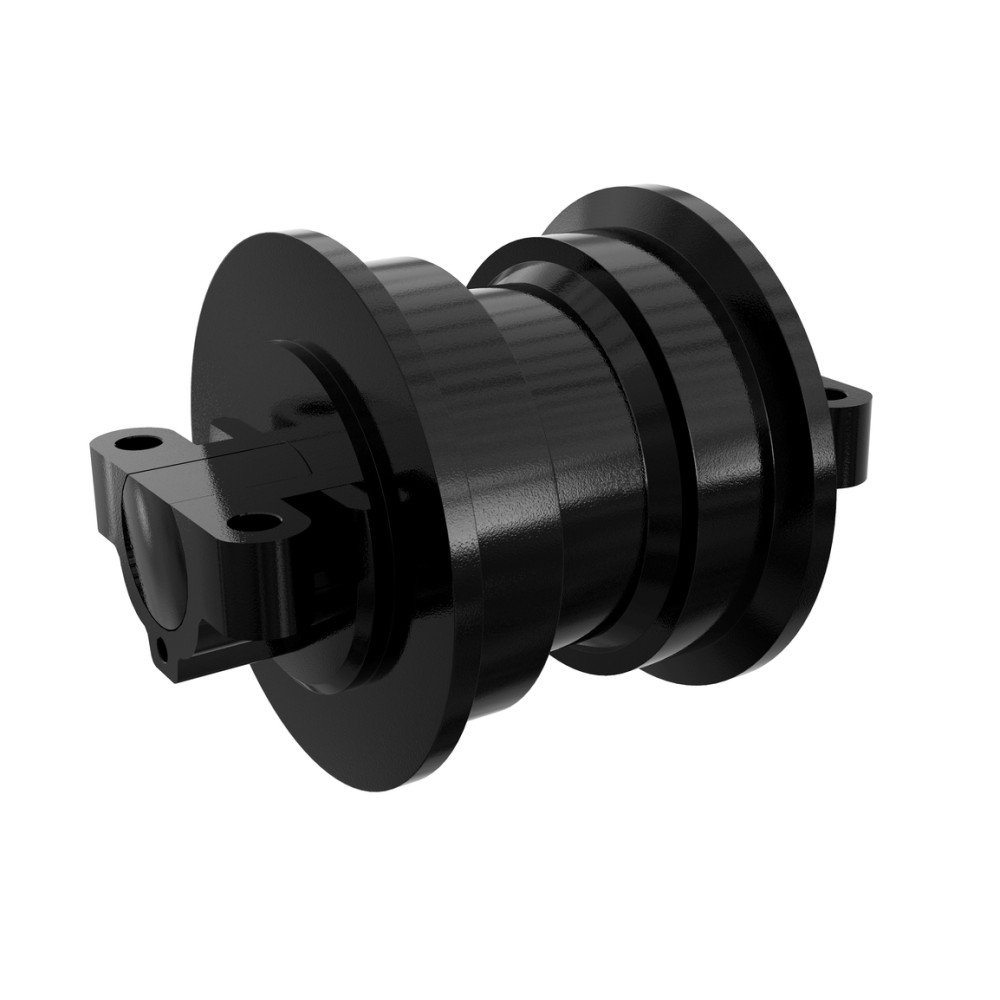

Laufrolle SCHAEFF HR25 einseitig

Einseitige Laufrollen (engl. single flange track rollers) sind zentrale Komponenten des Kettenfahrwerksystems, die häufig in Baumaschinen wie Kettenbaggern, Planierraupen sowie anderen schweren Maschinen eingesetzt werden, die sich im unwegsamen Gelände bewegen. Diese Rollen erfüllen eine wichtige Funktion, indem sie einen reibungslosen Lauf und eine gleichmäßige Gewichtsverteilung der Maschine auf die Ketten gewährleisten, wodurch der Verschleiß von Bauteilen sowie des Untergrunds, auf dem die Maschine fährt, minimiert wird.

EINSEITIGE LAUFROLLE - ABMESSUNGEN

Innenbreite zwischen den Flanschen der Rolle 125 mm

CATERPILLAR LAUFROLLE - FUNKTION UND KONSTRUKTION

Einseitige Laufrollen unterscheiden sich von ihren zweiseitigen Pendants dadurch, dass sie nur eine Auswölbung (Flansch) besitzen, die die Kette in der korrekten Laufrichtung führt. Dieser Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, um deren korrekte Position auf der Laufbahn zu sichern. Das Fehlen eines zweiten Flansches macht diese Komponente typischerweise geeignet für Maschinen mit geringerer Belastung oder spezielle Einsatzbedingungen, bei denen die Seitenkräfte geringer sind.

Wesentliche Bauteile der einseitigen Laufrolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Dient zur Übertragung des Maschinengewichts und der Arbeitskräfte.
• Flansch (Auswölbung) – Ein Flansch an einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die ein gleichmäßiges Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einseitige Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Baugröße eingesetzt, die nicht so hohen Seitenkräften wie beispielsweise Planierraupen auf steilen Gefällen ausgesetzt sind. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die in mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Widerstandsfähigkeit gegen seitliche Kräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Gewichtsverteilung auf das Fahrwerk geringer, wodurch einseitige Laufrollen ausreichend belastbar sind.
• Maschinen für den Schüttguttransport oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich häufig unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

EINSEITIGE LAUFROLLE - UF125E4E

Die Hülle der Rolle besteht aus tiefgehärtetem Stahl und ist so konstruiert, dass sie vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass sie Reibung und Verschleiß reduzieren und maximale Belastbarkeit gewährleisten. Schmierung über die gesamte Nutzungsdauer für minimalen Wartungsaufwand.

Moderne einseitige Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders bei intensiver Beanspruchung wichtig ist.
• Mehrschicht-Dichtungen – Moderne Dichtungssysteme schützen Lager wirksamer vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einseitige Laufrollen sind unverzichtbare Elemente vieler Kettenmaschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zur beliebten Wahl für Maschinen mit geringeren Seitenbelastungen. Die Auswahl der geeigneten Rollen sollte jedoch stets die spezifischen Einsatzbedingungen, Belastungen und Geländetypen berücksichtigen, um eine optimale Leistung und Langlebigkeit des Fahrwerks zu gewährleisten.
