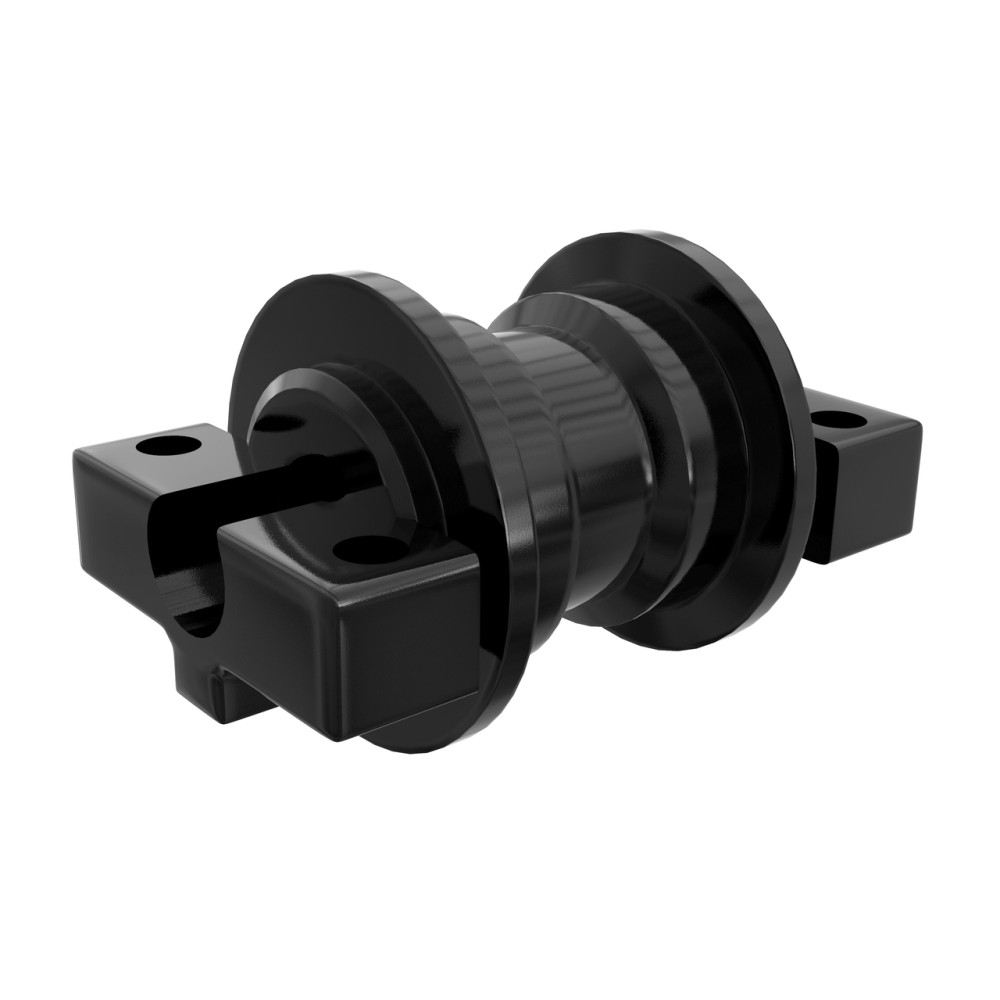

Laufrolle VOLVO ECR88 D einseitig abgedichtet

Einseitige Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, die in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen verwendet wird, die im schwierigem Gelände arbeiten. Diese Rollen gewährleisten eine gleichmäßige Bewegung und eine gleichmäßige Gewichtsverteilung der Maschine auf die Ketten, was dazu beiträgt, den Verschleiß der Teile zu minimieren und die Einwirkung auf den Untergrund, auf dem sich die Maschine bewegt, zu verringern.

EINSEITIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle:

CATERPILLAR EINSEITIGE LAUFROLLE - FUNKTION UND AUFBAU

Die einseitige Laufrolle unterscheidet sich von ihrer zweiseitigen Variante dadurch, dass sie nur einen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich an einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, um deren richtige Position zu gewährleisten. Das Fehlen eines zweiten Flansches bedeutet, dass die einseitige Laufrolle häufiger in Maschinen eingesetzt wird, die geringeren Belastungen ausgesetzt sind oder bei denen die seitlichen Kräfte begrenzt sind.

Wesentliche Bauteile der einseitigen Laufrolle:

• Rollenkörper – Hergestellt aus verschleißfestem Stahl mit hoher Festigkeit. Dient der Lastaufnahme der Maschinenmasse und der Arbeitskräfte.
• Flansch (Ansatz) – Ein Flansch auf einer Seite der Rolle, der die Kette auf dem richtigen Laufschienenweg hält. Schützt die Kette vor dem Abrutschen von der Rolle.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einseitige Laufrollen werden hauptsächlich in mittleren und kleineren Kettenmaschinen eingesetzt, bei denen nicht so hohe seitliche Kräfte auftreten wie beispielsweise bei Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als das Entgegenwirken seitlicher Kräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Lastverteilung auf das Fahrwerk geringer, wodurch einseitige Laufrollen ausreichend belastbar sind.
• Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, bei denen ein leichtes Fahrwerksystem und geringere Seitenbelastungen erforderlich sind.

EINSEITIGE LAUFROLLE - UF123Z0A

Rollenmantel aus tiefgehärtetem Stahl, konstruiert für Vibrationsbeständigkeit. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß minimiert werden und maximale Festigkeit garantiert ist. Während der gesamten Nutzungsdauer geschmiert für minimale Wartung.

Einseitige Laufrollen nutzen heute zunehmend moderne Materialien wie hochfeste Metalllegierungen sowie innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht signifikant die Verschleißfestigkeit und Belastbarkeit, besonders wichtig bei Einsätzen unter schwierigen Bedingungen.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Schmutz und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Einseitige Laufrollen sind eine Schlüsselkomponente vieler kettengetriebener Maschinen, insbesondere solcher, die unter moderaten Geländebedingungen eingesetzt werden. Aufgrund ihres vereinfachten Aufbaus und geringerer Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren seitlichen Belastungen. Es ist jedoch zu beachten, dass die Auswahl der passenden Laufrollen die spezifischen Arbeitsbedingungen, die Belastungsstufe und den Geländetyp berücksichtigen muss, um eine optimale Effizienz und Langlebigkeit des Fahrwerkssystems sicherzustellen.
