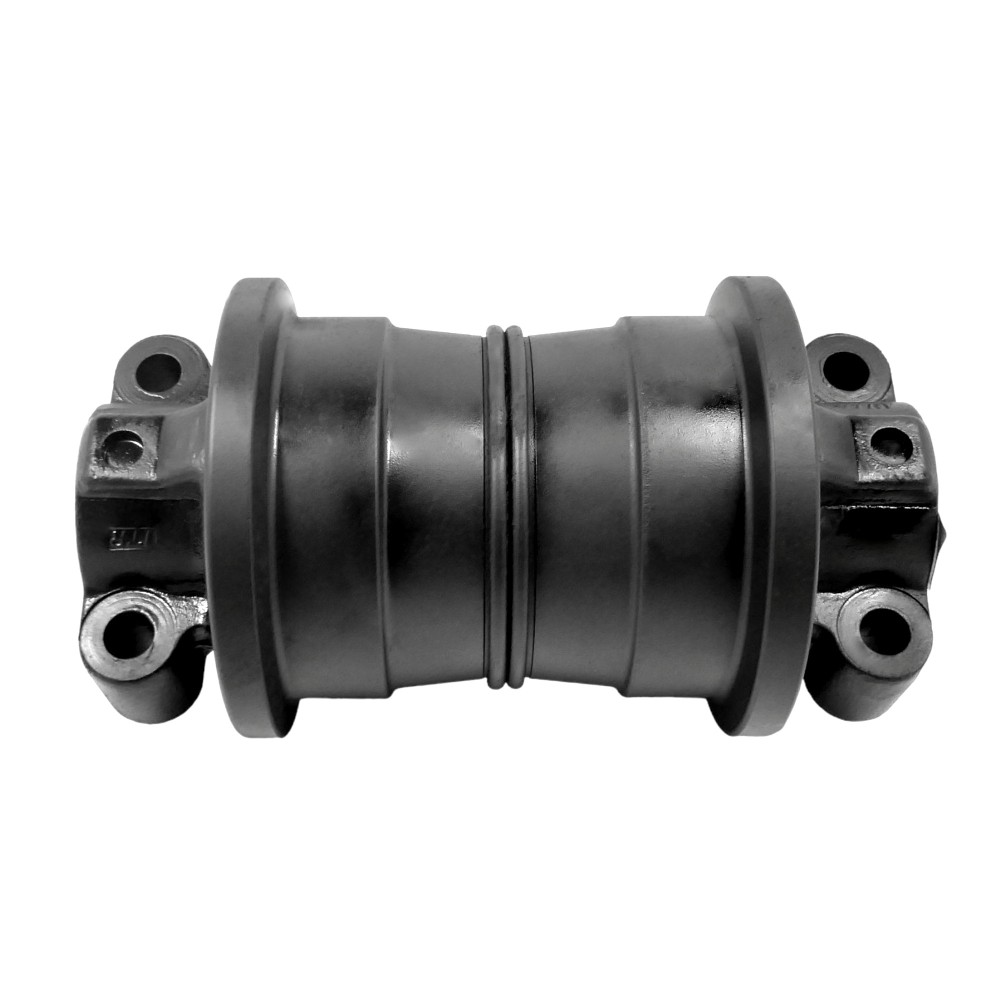

rolka_jezdna_volvo_ec380_d_jednokrawędziowa

Laufrolle VOLVO EC380 D einseitig geschlitzt

0 Review(s)
UF205B0E

A single flange track roller is a crucial component of the crawler undercarriage system, widely used in construction machinery such as crawler excavators, bulldozers, and other heavy vehicles operating in challenging terrain conditions. This roller plays a key role in ensuring the smooth movement of the machine and the even distribution of its weight on the tracks, which contributes to reducing component wear and minimizing the impact on the ground.

SINGLE FLANGE TRACK ROLLER - DIMENSIONS

Internal width between the roller flanges 205 mm

CATERPILLAR TRACK ROLLER - FUNCTION AND CONSTRUCTION

The single flange track roller, unlike the double flange version, has only one flange, which serves to guide the track along a designated path. The flange located on one side of the roller interacts with the inner side of the track links, keeping it on the correct track. The absence of a second flange means that the track roller is typically used in machines with lower loads or in working conditions where there are smaller lateral forces.

Key elements of the single flange roller construction:

  • Roller body – Made of high wear-resistant steel. Its purpose is to transfer the machine's mass and working forces.
  • Flange (projection) – One flange located on one side of the roller, which keeps the track on the correct path. It prevents the track from slipping off the roller.
  • Bearing – The interior of the roller contains bearings that allow for smooth rotation of the roller under load. The bearings are lubricated and often sealed, minimizing maintenance needs.
  • Seals – The rollers are equipped with special seals that prevent dirt, water, and contaminants from entering, which extends the component's lifespan.

  • Single flange rollers are mainly used in crawler machines of medium and smaller sizes, which do not experience as high lateral forces as, for example, bulldozers working on steep slopes. Examples of such applications include:
  • Crawler excavators – Especially those operating in moderate terrain conditions, where guiding the track is more important than counteracting lateral forces.
  • Mini excavators and smaller bulldozers – In smaller machines, the weight distributed on the undercarriage system is not as great, making single flange rollers sufficiently durable.
  • Machines for transporting aggregates or other crawler devices – These machines often operate in conditions where a lightweight undercarriage and lower lateral loads are required.

SINGLE FLANGE TRACK ROLLER - UF205B0E

The roller shell is made of deep-hardened steel and designed to be resistant to vibrations. Hardness 50 – 58 HRC. Shafts and bearings are designed to reduce friction and wear while ensuring maximum strength. Lubricated for the entire service life for minimal maintenance.

Modern single flange track rollers increasingly utilize advanced materials, such as high-strength alloys and modern protective coatings. Among the innovations, the following can be highlighted:

  • Surface hardening – This process increases strength and wear resistance, which is particularly important in conditions of intensive use.
  • Multi-layer seals – Modern sealing systems more effectively protect bearings from contaminants and moisture, resulting in longer component lifespan.

Single flange track rollers are a key element of many crawler machines, especially those operating in moderate terrain conditions. Due to their simpler construction and lower operating costs, they are often chosen for machines exposed to lower lateral loads. Nevertheless, the selection of appropriate rollers for a machine should consider specific working conditions, load levels, and terrain types to ensure maximum efficiency and durability of the undercarriage.

Rückruf anfordern
Senden Sie eine Anfrage oder kontaktieren Sie uns unter info@glimat.com.ua oder telefonisch unter: +38 073 095 75 14
Voeg t vergelijken
Zur hinzufügen
Garantie

Herstellergarantie

Lieferung

Schnelle Lieferung

Hilfe

Expertenunterstützung

Rücksendungen

Einfache Rücksendungen

Einfach abgeflachte Laufrolle (engl. single flange track roller) ist ein wesentlicher Bestandteil des Kettenfahrwerksystems und wird häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Fahrzeugen eingesetzt, die unter schwierigen Geländebedingungen arbeiten. Diese Rolle spielt eine Schlüsselrolle bei der Gewährleistung der gleichmäßigen Bewegung der Maschine sowie der gleichmäßigen Verteilung ihres Gewichts auf die Ketten, was zur Reduzierung des Verschleißes der Komponenten und zur Minimierung der Bodenauswirkungen beiträgt.

EINFACH ABGEFLACHTE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 205 mm

EINFACH ABGEFLACHTE LAUFROLLE CATERPILLAR - FUNKTION UND KONSTRUKTION

Die einfach abgeflachte Laufrolle besitzt im Gegensatz zur doppelt abgeflachten Version nur einen Flansch, dessen Aufgabe es ist, die Kette auf dem vorgesehenen Laufweg zu führen. Der Flansch, der auf einer Seite der Rolle angebracht ist, arbeitet mit der Innenseite der Kettenglieder zusammen und hält die Kette auf der richtigen Spur. Das Fehlen eines zweiten Flansches führt dazu, dass die Laufrolle üblicherweise in Maschinen mit geringerer Belastung oder unter Einsatzbedingungen verwendet wird, in denen geringere Seitenkräfte auftreten.

Hauptbestandteile der einfach abgeflachten Laufrolle:

  • Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er ist dazu bestimmt, das Gewicht der Maschine sowie die Arbeitskräfte zu übertragen.
  • Flansch – Ein einzelner Flansch auf einer Seite der Rolle, der die Kette auf der korrekten Spur hält. Schützt die Kette vor dem Abrutschen von der Rolle.
  • Lagerung – Das Innere der Rolle enthält Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und häufig abgedichtet, um den Wartungsaufwand zu minimieren.
  • Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

  • Einfach abgeflachte Laufrollen finden hauptsächlich Anwendung in mittleren und kleineren Kettenmaschinen, die nicht so hohen Seitenkräften ausgesetzt sind wie z.B. Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Einsätze sind:
  • Kettenbagger – Insbesondere solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als das Ausgleichen von Seitenkräften.
  • Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Gewichtsverteilung auf das Fahrwerkssystem nicht so groß, sodass einfach abgeflachte Rollen ausreichend robust sind.
  • Maschinen zum Transport von Schüttgütern oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft in Bedingungen, die ein leichtes Fahrwerkssystem und geringere Seitenbelastungen erfordern.

EINFACH ABGEFLACHTE LAUFROLLE - UF205B0E

Der Rollenmantel besteht aus tiefgehärtetem Stahl und ist so konstruiert, dass er vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass sie Reibung und Verschleiß verringern und maximale Festigkeit gewährleisten. Lebenslang geschmiert für minimalen Wartungsaufwand.

Moderne einfach abgeflachte Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

  • Oberflächenhärtung – Dieser Prozess erhöht Festigkeit und Verschleißbeständigkeit, was besonders unter intensiven Betriebsbedingungen von Bedeutung ist.
  • Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einfach abgeflachte Laufrollen sind ein wesentlicher Bestandteil vieler Kettenfahrzeuge, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Aufgrund der einfacheren Konstruktion und geringeren Betriebskosten werden sie häufig für Maschinen mit geringeren Seitenbelastungen gewählt. Dennoch sollte die Auswahl der passenden Rolle für die Maschine die spezifischen Arbeitsbedingungen, Belastungsgrade und Geländetypen berücksichtigen, um maximale Leistung und Langlebigkeit des Fahrwerks zu gewährleisten.

rolka_jezdna_volvo_ec380_d_jednokrawędziowa
rolka_jezdna_volvo_ec380_d_jednokrawędziowa
: UF205B0E
: 140 Artikel
Beeil dich! nur 140 Artikel noch auf Lager.

Informationen, die gemäß der Verordnung über die allgemeine Produktsicherheit (GPSR) erforderlich sind

Hersteller: USCO SpA

Marke: ITR

Adresse: Via delle Nazioni, 65, 41122 Modena, Italien

Kontakt:
info@usco.it
+39 059 9780111

Bewertungen

No customer reviews for the moment.

schreibe deine Rezension

Laufrolle VOLVO EC380 D einseitig geschlitzt

A single flange track roller is a crucial component of the crawler undercarriage system, widely used in construction machinery such as crawler excavators, bulldozers, and other heavy vehicles operating in challenging terrain conditions. This roller plays a key role in ensuring the smooth movement of the machine and the even distribution of its weight on the tracks, which contributes to reducing component wear and minimizing the impact on the ground.

SINGLE FLANGE TRACK ROLLER - DIMENSIONS

Internal width between the roller flanges 205 mm

CATERPILLAR TRACK ROLLER - FUNCTION AND CONSTRUCTION

The single flange track roller, unlike the double flange version, has only one flange, which serves to guide the track along a designated path. The flange located on one side of the roller interacts with the inner side of the track links, keeping it on the correct track. The absence of a second flange means that the track roller is typically used in machines with lower loads or in working conditions where there are smaller lateral forces.

Key elements of the single flange roller construction:

  • Roller body – Made of high wear-resistant steel. Its purpose is to transfer the machine's mass and working forces.
  • Flange (projection) – One flange located on one side of the roller, which keeps the track on the correct path. It prevents the track from slipping off the roller.
  • Bearing – The interior of the roller contains bearings that allow for smooth rotation of the roller under load. The bearings are lubricated and often sealed, minimizing maintenance needs.
  • Seals – The rollers are equipped with special seals that prevent dirt, water, and contaminants from entering, which extends the component's lifespan.

  • Single flange rollers are mainly used in crawler machines of medium and smaller sizes, which do not experience as high lateral forces as, for example, bulldozers working on steep slopes. Examples of such applications include:
  • Crawler excavators – Especially those operating in moderate terrain conditions, where guiding the track is more important than counteracting lateral forces.
  • Mini excavators and smaller bulldozers – In smaller machines, the weight distributed on the undercarriage system is not as great, making single flange rollers sufficiently durable.
  • Machines for transporting aggregates or other crawler devices – These machines often operate in conditions where a lightweight undercarriage and lower lateral loads are required.

SINGLE FLANGE TRACK ROLLER - UF205B0E

The roller shell is made of deep-hardened steel and designed to be resistant to vibrations. Hardness 50 – 58 HRC. Shafts and bearings are designed to reduce friction and wear while ensuring maximum strength. Lubricated for the entire service life for minimal maintenance.

Modern single flange track rollers increasingly utilize advanced materials, such as high-strength alloys and modern protective coatings. Among the innovations, the following can be highlighted:

  • Surface hardening – This process increases strength and wear resistance, which is particularly important in conditions of intensive use.
  • Multi-layer seals – Modern sealing systems more effectively protect bearings from contaminants and moisture, resulting in longer component lifespan.

Single flange track rollers are a key element of many crawler machines, especially those operating in moderate terrain conditions. Due to their simpler construction and lower operating costs, they are often chosen for machines exposed to lower lateral loads. Nevertheless, the selection of appropriate rollers for a machine should consider specific working conditions, load levels, and terrain types to ensure maximum efficiency and durability of the undercarriage.
