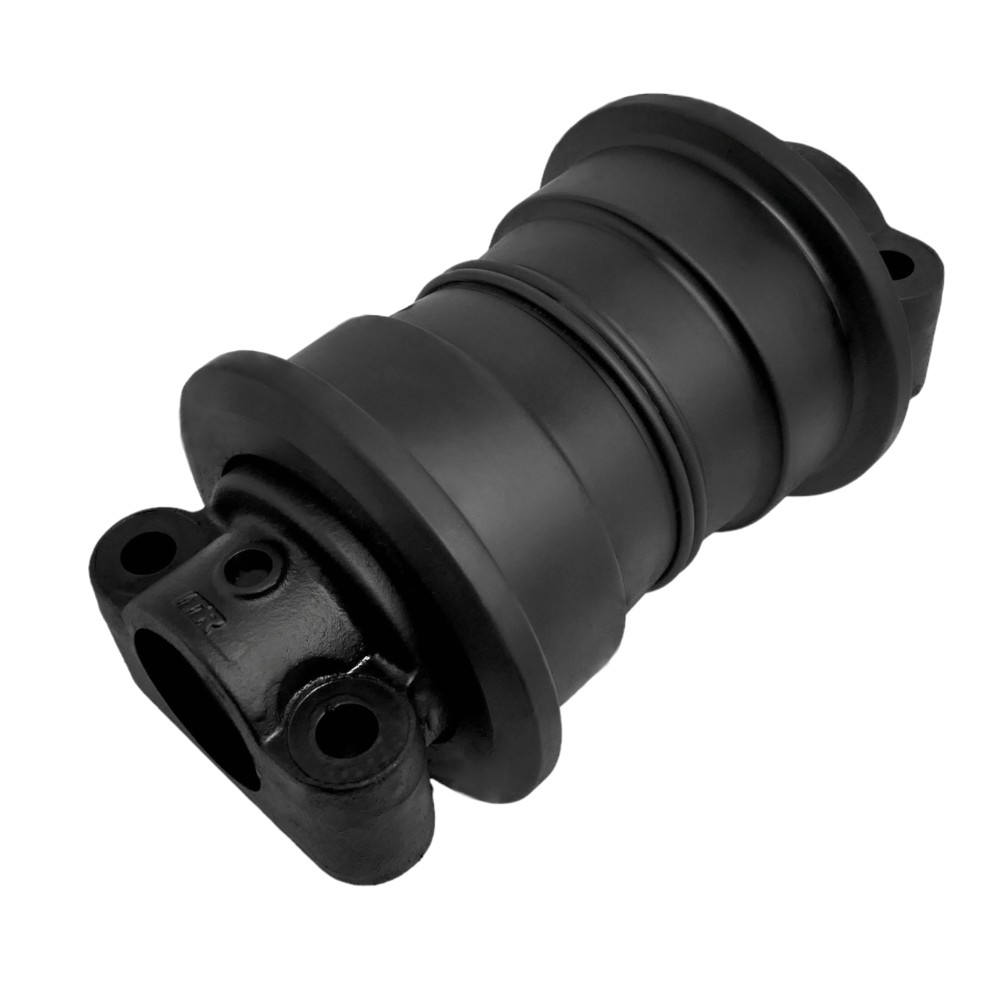

Laufrolle VOLVO EC300 D einseitigläufig

Einfache Laufrollen mit einer Flanschlippe (engl. single flange track rollers) sind entscheidende Komponenten des Kettenfahrwerksystems, die häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen im Gelände eingesetzt werden. Diese Rollen erfüllen eine wichtige Funktion, indem sie eine reibungslose Bewegung und eine gleichmäßige Lastverteilung der Maschine auf den Ketten gewährleisten, was den Verschleiß der Komponenten sowie des Untergrunds, auf dem sich die Maschine bewegt, minimiert.

EINFACHE LAUFWALZE - ABMESSUNGEN

Innenbreite zwischen den Flanschen der Rolle 202 mm

CATERPILLAR LAUFWALZE - FUNKTION UND AUFBAU

Einfache Laufrollen unterscheiden sich von ihren doppelseitigen Pendants dadurch, dass sie nur eine Flanschlippe besitzen, die die Kette in der richtigen Bewegungsbahn führt. Dieser Flansch auf einer Seite der Rolle arbeitet mit der Innenfläche der Kettenlaschen zusammen und hält die Kette in der korrekten Position auf der Laufbahn. Das Fehlen eines zweiten Flansches macht diese Komponente häufig geeignet für Maschinen mit geringerer Belastung oder spezielle Einsatzbedingungen, bei denen die seitliche Belastung geringer ist.

Schlüsselelemente des Aufbaus der einfachen Laufrolle:

• Rollenkörper – Hergestellt aus verschleißfestem Stahl mit hoher Festigkeit. Er trägt das Gewicht der Maschine sowie die arbeitenden Kräfte.
• Flansch (Lipprand) – Ein Flansch an einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die eine reibungsarme Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, um den Wartungsaufwand zu minimieren.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer der Komponente verlängern.

• Einfache Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht den hohen Seitenkräften ausgesetzt sind, wie etwa Planierraupen an steilen Hängen. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die in mittleren Geländeprofilen arbeiten, bei denen die Führung der Kette wichtiger als die Abwehr seitlicher Kräfte ist.
• Minibagger und kleinere Planierraupen – In kleineren Maschinen ist die Lastverteilung auf das Fahrwerk geringer, sodass einfache Laufrollen ausreichend belastbar sind.
• Fördermaschinen für Schüttgut oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft in Einsatzbedingungen, die ein leichtes Fahrwerk und geringere Seitenlasten erfordern.

EINFACHE LAUFWALZE - UF202W0E

Die Hüllrolle besteht aus tief vergütetem Stahl und ist so konstruiert, dass sie vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass sie Reibung und Verschleiß reduzieren und maximale Festigkeit sicherstellen. Die Rollen sind für die Lebensdauer geschmiert, um den Wartungsaufwand zu minimieren.

Moderne einfache Laufrollen nutzen zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen gehören:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders in intensiven Einsatzbedingungen bedeutend ist.
• Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager besser vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einfache Laufrollen sind ein unverzichtbares Element vieler Kettenmaschinen, insbesondere jener, die in mäßigen Geländeprofilen arbeiten. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit niedrigeren seitlichen Belastungen. Die Auswahl der richtigen Rollen für die Maschine sollte jedoch stets die spezifischen Einsatzbedingungen, Belastungen und den Geländetyp berücksichtigen, um optimale Leistung und Langlebigkeit des Fahrwerks zu gewährleisten.
