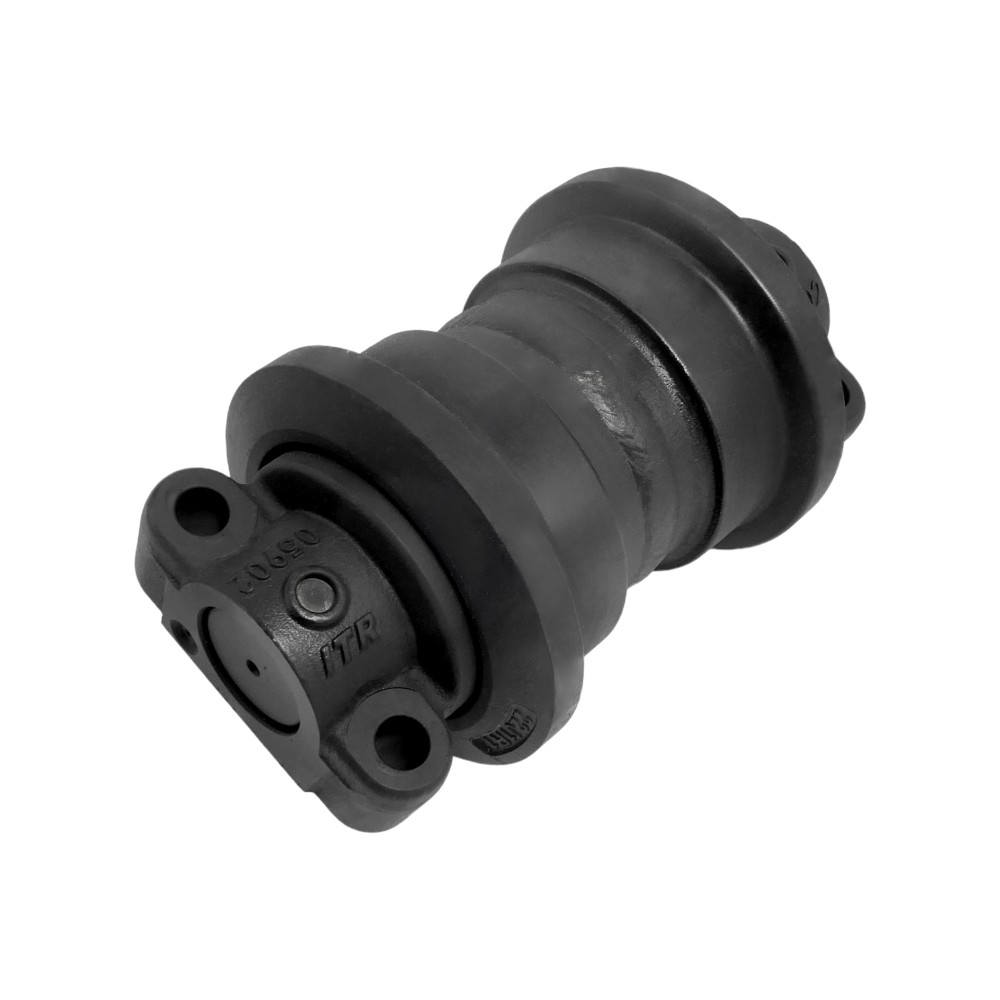

Laufrolle SANY SY135 C einseitig laufend

Einflanschige Laufrollen (engl. single flange track rollers) sind zentrale Komponenten des Kettenfahrwerks und werden häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen eingesetzt, die sich im schwierigen Gelände bewegen. Diese Rollen erfüllen eine wesentliche Funktion, indem sie eine gleichmäßige Bewegung sowie eine gleichmäßige Lastverteilung der Maschine auf die Kette gewährleisten, was den Verschleiß der Komponenten und des Untergrunds minimiert, auf dem die Maschine fährt.

EINFLANSCHIGE LAUFROLLE – ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 123 mm

EINFLANSCHIGE LAUFROLLE CATERPILLAR – FUNKTION UND KONSTRUKTION

Einflanschige Laufrollen verfügen im Gegensatz zu ihren zweiflanschigen Pendants nur über eine Flansche, die die Kette in der korrekten Bewegungsbahn führt. Diese Flansche, die sich auf einer Seite der Rolle befinden, arbeiten mit der inneren Oberfläche der Kettenbolzen zusammen und halten diese in der richtigen Position auf der Fahrbahn. Das Fehlen einer zweiten Flansche macht diese Komponente meist bei Maschinen mit geringerer Belastung oder unter speziellen Einsatzbedingungen sinnvoll, bei denen die seitlichen Belastungen geringer sind.

Schlüsselelemente der Konstruktion der einflanschigen Rolle:

• Rollenkörper – Aus hochverschleißbeständigem Stahl gefertigt. Er hat die Aufgabe, das Maschinengewicht und die Einsatzkräfte zu übertragen.
• Flansche (Höcker) – Eine einzelne Flansche auf der einen Seite der Rolle, die die Kette auf der richtigen Spur hält. Schützt die Kette vor dem Abrutschen von der Rolle.
• Lagerung – Das Innere der Rolle enthält Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer der Komponente verlängern.

• Einflanschige Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Baugröße eingesetzt, bei denen die seitlichen Kräfte nicht so hoch sind wie beispielsweise bei Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die in mittleren Geländebedingungen arbeiten, wo die Führung der Kette wichtiger ist als die Widerstandsfähigkeit gegen seitliche Kräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Gewichtsverteilung auf das Fahrwerk geringer, weshalb einflanschige Rollen ausreichend belastbar sind.
• Maschinen zum Transport von Schüttgut oder andere kettengetriebene Geräte – Diese Maschinen bewegen sich oft in Einsatzbereichen, in denen Leichtbau und geringere Seitenlasten erforderlich sind.

EINFLANSCHIGE LAUFROLLE – UF123K0E

Rollenhülse aus tiefgehärtetem Stahl, konstruiert, um vibrationsbeständig zu sein. Härtegrad 50 – 58 HRC. Wellen und Lager sind so gestaltet, dass Reibung und Verschleiß reduziert und maximale Belastbarkeit gewährleistet werden. Lebensdauergeschmiert für minimalen Wartungsaufwand.

Moderne einflanschige Laufrollen verwenden zunehmend fortschrittliche Materialien, wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen gehören:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders bei intensiver Nutzung entscheidend ist.
• Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effizienter vor Verschmutzungen und Feuchtigkeit, was eine längere Lebensdauer der Komponenten bedeutet.

Einflanschige Laufrollen sind ein unverzichtbarer Bestandteil vieler Kettenmaschinen, insbesondere solcher, die in moderaten Geländegegebenheiten eingesetzt werden. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit geringeren seitlichen Belastungen. Die Auswahl der geeigneten Rollen für die Maschine sollte jedoch stets die spezifischen Einsatzbedingungen, Belastungen und Geländetypen berücksichtigen, um optimale Leistung und Langlebigkeit des Fahrwerks zu gewährleisten.
