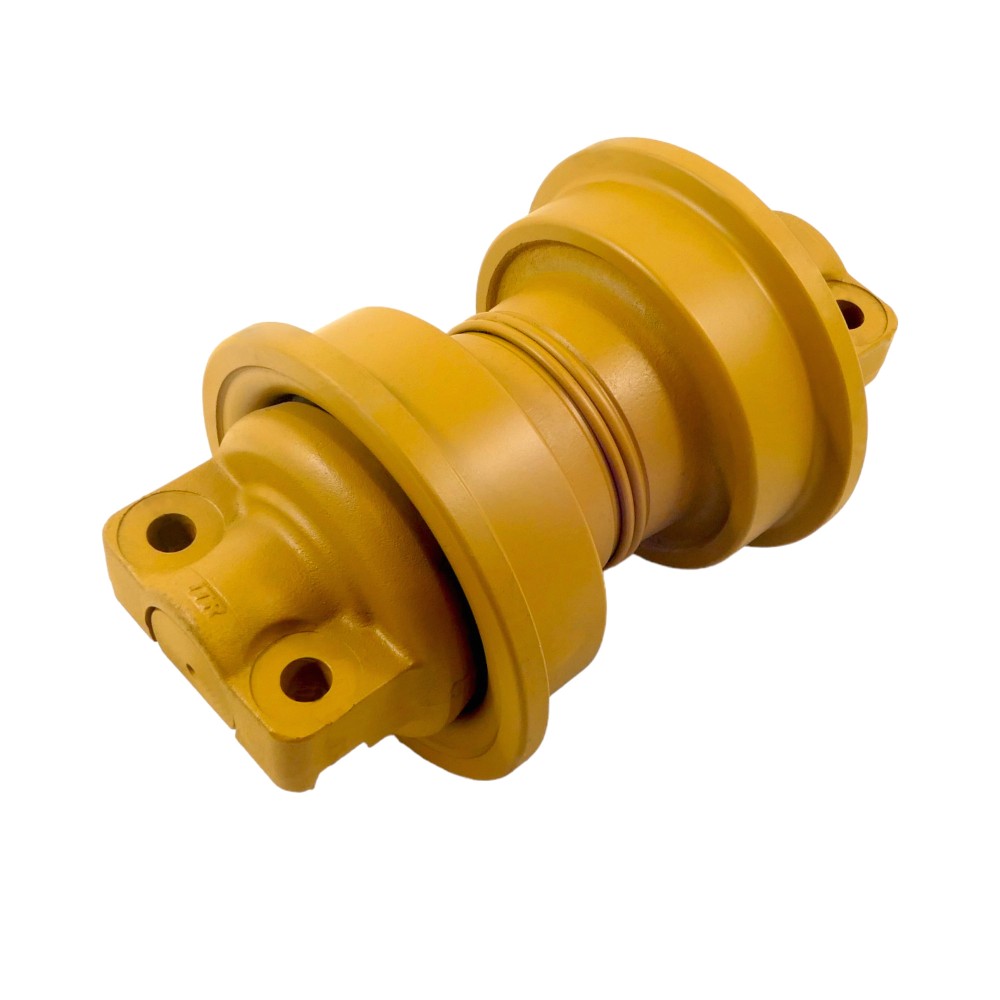

Laufrolle KOMATSU D85 MS einseitig (einrandig)

Einflanschige Laufrollen (engl. single flange track rollers) sind Schlüsselkomponenten des Kettenfahrwerksystems und werden häufig in Baumaschinen wie Kettenbaggern, Planierraupen sowie anderen schweren Maschinen eingesetzt, die sich in schwierigem Gelände bewegen. Diese Rollen erfüllen eine wesentliche Funktion, indem sie eine reibungslose Bewegung und eine gleichmäßige Gewichtsverteilung der Maschine auf die Ketten gewährleisten, was sowohl den Verschleiß der Bauteile als auch des Untergrunds, auf dem die Maschine fährt, minimiert.

EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN

Innenbreite zwischen den Flanschen der Rolle 210 mm

CATERPILLAR LAUFROLLE - FUNKTION UND KONSTRUKTION

Einflanschige Laufrollen besitzen im Gegensatz zu ihren doppelflanschigen Pendants nur eine Wulst (Flansch), die die Kette in der vorgesehenen Laufrichtung führt. Dieser Flansch, der sich auf einer Seite der Rolle befindet, arbeitet mit der Innenfläche der Kettenglieder zusammen und hält sie in der korrekten Position auf der Fahrbahn. Das Fehlen eines zweiten Flansches macht diese Komponente typischerweise für Maschinen mit geringerer Belastung oder spezifischen Einsatzbedingungen geeignet, bei denen die Seitenbelastung geringer ist.

Wesentliche Bauelemente der einflanschigen Laufrolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Verantwortlich für das Tragen des Maschinengewichts sowie der Einsatzkräfte.
• Flansch (Wulst) – Ein Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
• Lagerung – Das Innere der Rolle enthält Lager, welche eine reibungslose Rotation der Rolle unter Belastung ermöglichen. Die Lager sind geschmiert und häufig abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer der Komponente verlängern.

• Einflanschige Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Baugröße eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Einsatzgebiete sind:
• Kettenbagger – Insbesondere solche, die in mittelschweren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Seitenkraftaufnahme.
• Mini-Bagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Gewichtsverteilung auf das Fahrwerk weniger stark, sodass einflanschige Laufrollen ausreichend robust sind.
• Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft in Bedingungen, bei denen ein leichtes Fahrwerkssystem und geringe Seitenbelastungen erforderlich sind.

EINFLANSCHIGE LAUFROLLE - UF210K1T

Der Rollmantel besteht aus tiefgehärtetem Stahl und wurde so konstruiert, dass er vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und gleichzeitig maximale Lebensdauer erreicht wird. Die Lager sind für den gesamten Betriebszeitraum geschmiert, was den Wartungsaufwand minimiert.

Moderne einflanschige Laufrollen nutzen zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders bei intensiver Nutzung von Bedeutung ist.
• Mehrschichtige Dichtsysteme – Moderne Dichtungssysteme schützen die Lager effektiver vor Verunreinigungen und Feuchtigkeit, was zu einer längeren Lebensdauer der Bauteile führt.

Einflanschige Laufrollen sind unverzichtbare Elemente vieler Kettenmaschinen, besonders solcher, die in mäßigen Geländebedingungen eingesetzt werden. Ihre einfache Konstruktion und geringeren Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit geringeren Seitenbelastungen. Die Auswahl der passenden Laufrollen sollte jedoch stets die spezifischen Einsatzbedingungen, Lasten und Geländetypen berücksichtigen, um eine optimale Leistung und eine lange Lebensdauer des Fahrwerkssystems zu gewährleisten.
