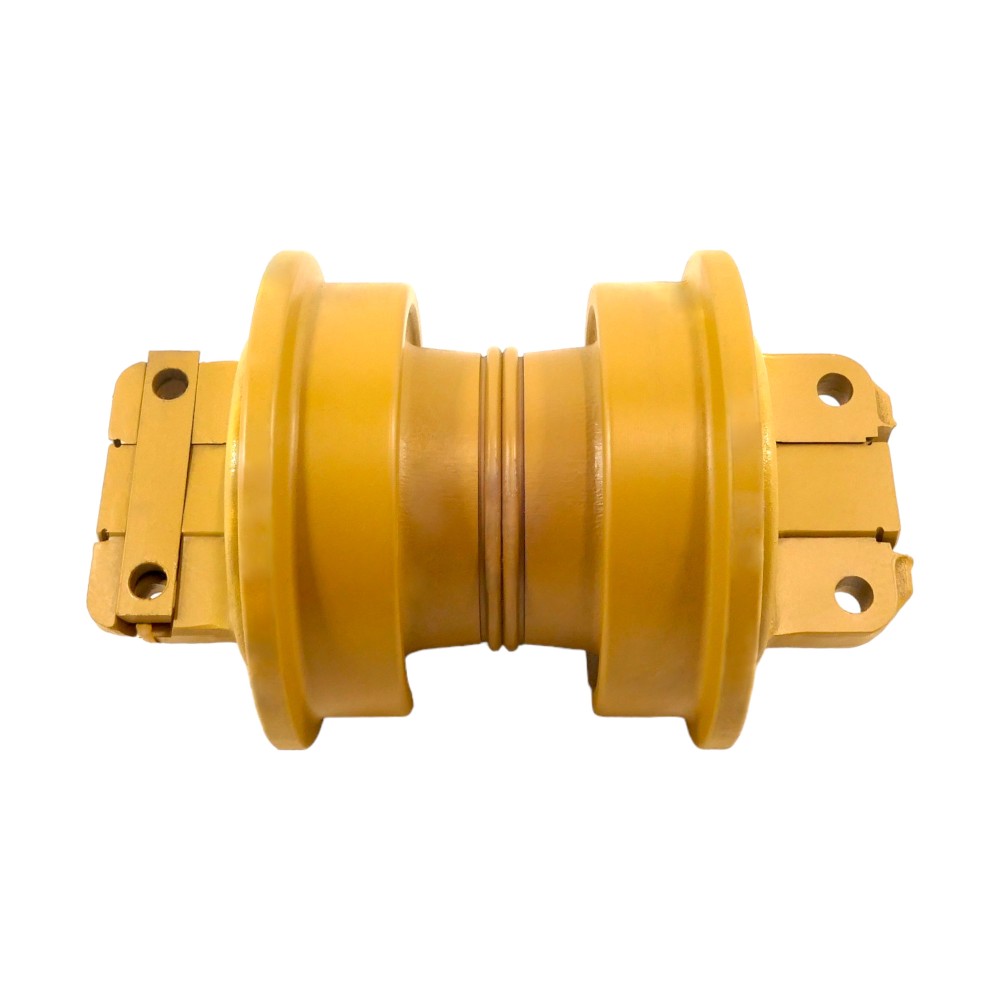

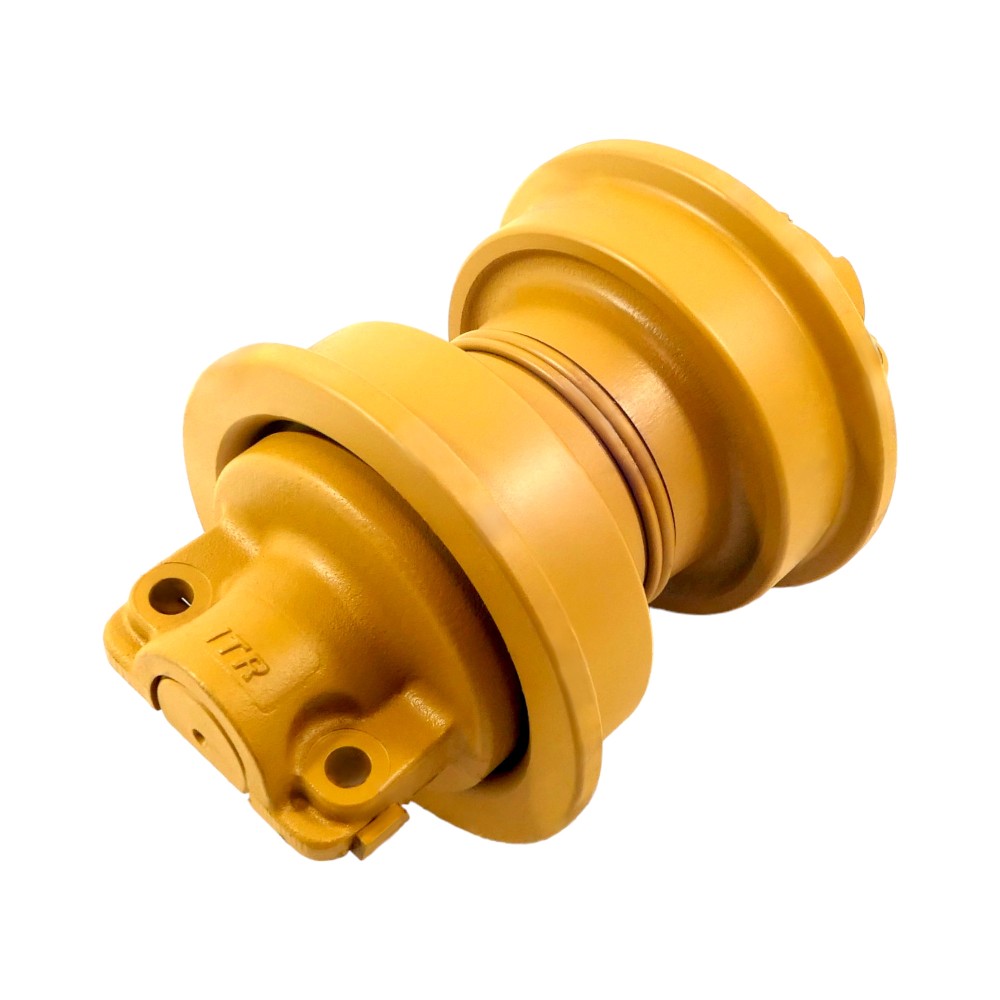

Laufrolle JOHN DEERE 750 einseitig

Einflanschige Laufrollen (engl. single flange track rollers) sind wesentliche Komponenten des Kettenfahrwerks, die häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen, die sich im schwierigem Gelände bewegen, eingesetzt werden. Diese Rollen erfüllen eine wichtige Funktion bei der Gewährleistung eines gleichmäßigen Laufes sowie einer gleichmäßigen Gewichtsverteilung der Maschine auf die Ketten, wodurch der Verschleiß der Bauteile und des Bodens, auf dem die Maschine fährt, minimiert wird.

EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN

Innenmaß zwischen den Flanschen der Rolle 171 mm

CATERPILLAR LAUFROLLE - FUNKTION UND AUFBAU

Einflanschige Laufrollen unterscheiden sich von ihren zweiflanschigen Pendants dadurch, dass sie nur einen Flansch (Wulst) besitzen, der die Kette in der vorgesehenen Laufrichtung führt. Dieser Flansch, der sich auf einer Seite der Rolle befindet, arbeitet mit der inneren Fläche der Kettenglieder zusammen und hält diese in korrekter Position auf der Arbeitsbahn. Das Fehlen eines zweiten Flansches macht dieses Bauteil typischerweise für Maschinen mit geringerer Belastung oder speziellen Einsatzbedingungen geeignet, bei denen die Seitenbelastung geringer ist.

Wesentliche Bauteile der einflanschigen Rolle:

• Rollenkörper – Hergestellt aus verschleißfester Stahlqualität mit hoher Festigkeit. Überträgt das Maschinengewicht sowie die Arbeitskräfte.
• Flansch (Wulst) – Ein Flansch an einer Seite der Rolle, der die Kette auf der vorgesehenen Spur hält und ein Abrutschen von der Rolle verhindert.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die eine reibungsarme Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und häufig abgedichtet, um den Wartungsaufwand zu minimieren.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer des Bauteils verlängern.

• Einflanschige Laufrollen werden vorwiegend in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind, wie z. B. Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Einsätze sind:
• Kettenbagger – Besonders solche, die unter mittleren Bodenbedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Widerstandsfähigkeit gegen Seitenbelastungen.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Gewichtsverteilung auf das Fahrwerk geringer, sodass einflanschige Laufrollen ausreichend belastbar sind.
• Transportmaschinen für Schüttgut oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, in denen ein leichtes Fahrwerk und geringere Seitenbelastungen erforderlich sind.

EINFLANSCHIGE LAUFROLLE - UF171C1T

Die Rollenhülle besteht aus tief vergütetem Stahl und ist so konstruiert, dass sie vibrationsbeständig ist. Vergütungshärte 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert werden und gleichzeitig maximale Widerstandsfähigkeit gewährleistet ist. Die Schmierung erfolgt wartungsfrei über die gesamte Lebensdauer.

Moderne einflanschige Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenvergütung – Dieser Prozess erhöht die Härte und Verschleißbeständigkeit, was besonders bei intensivem Einsatz wichtig ist.
• Mehrlagige Dichtungssysteme – Moderne Dichtsysteme schützen die Lager effektiver vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einflanschige Laufrollen sind unverzichtbare Komponenten vieler Kettenmaschinen, insbesondere jener, die unter moderaten Bodenbedingungen arbeiten. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit geringeren Seitenbelastungen. Die Auswahl der passenden Laufrollen sollte jedoch stets die spezifischen Einsatzbedingungen, die Belastung und den Bodentyp berücksichtigen, um optimale Leistung und Langlebigkeit des Fahrwerks zu gewährleisten.
