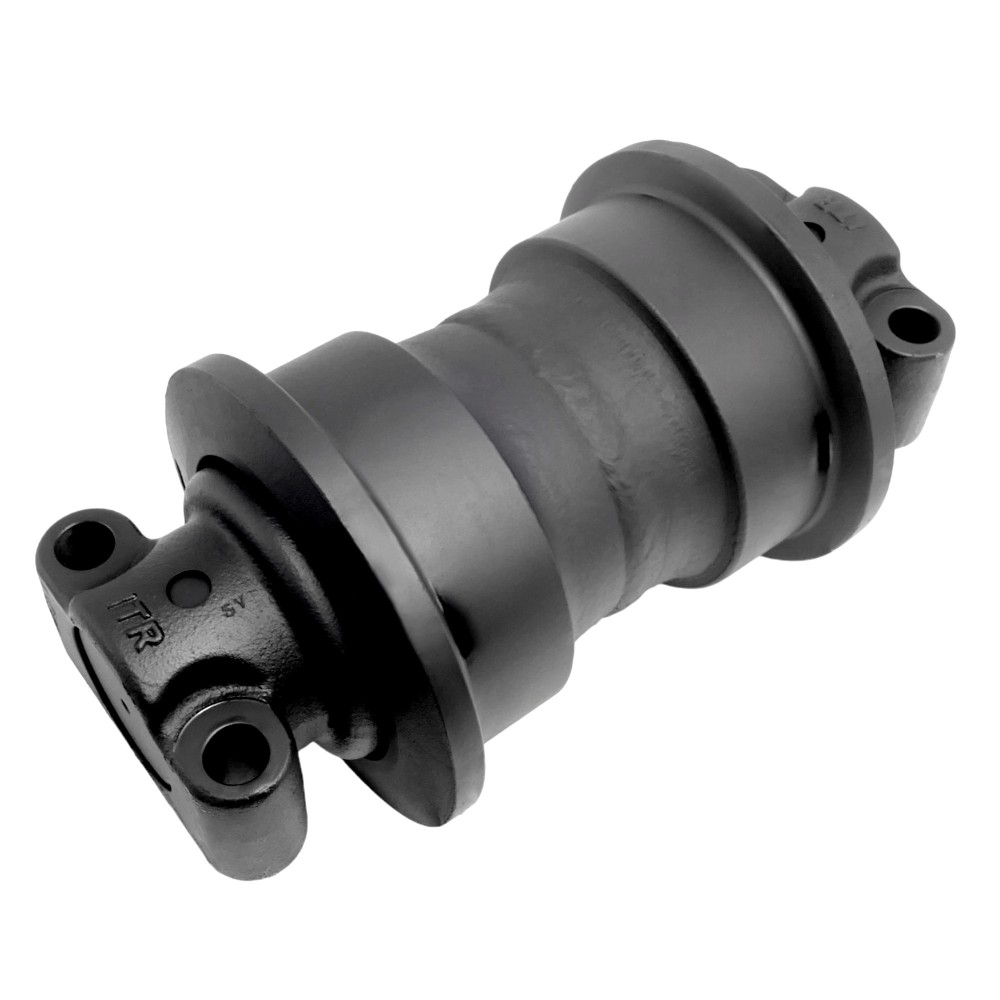

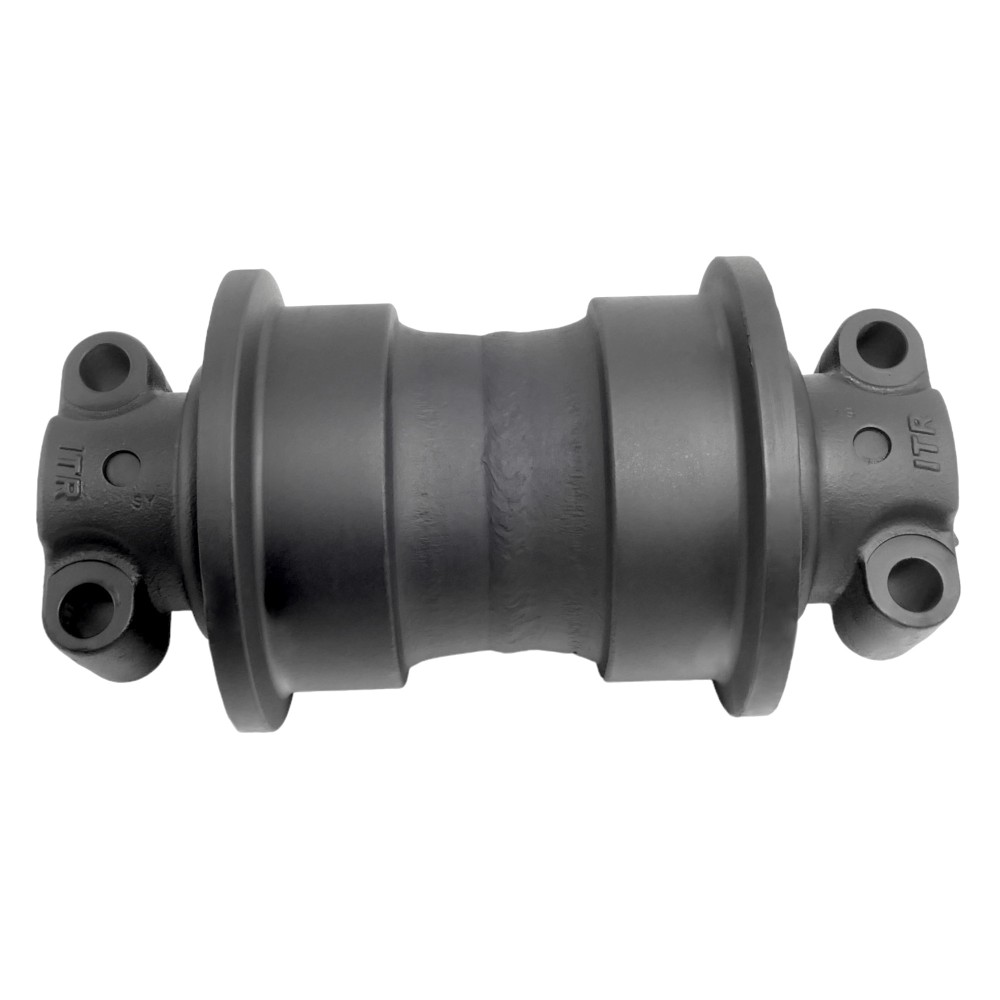

Tragrolle HITACHI ZX330 einseitig

Einseitige Laufrolle (engl. single flange track roller) ist ein wesentliches Element des Kettenfahrwerksystems, das bei Baumaschinen wie Raupenbaggern, Planierraupen und anderen schweren Fahrzeugen, die unter schwierigen Geländebedingungen eingesetzt werden, weit verbreitet ist. Diese Rolle spielt eine Schlüsselrolle bei der Gewährleistung eines reibungslosen Bewegungsablaufs der Maschine sowie einer gleichmäßigen Lastverteilung auf die Ketten, was zum Verschleißschutz der Komponenten beiträgt und den Einfluss auf den Untergrund reduziert.

EINSEITIGE LAUFROLLE - ABMESSUNGEN

Innenbreite zwischen den Flanschen der Rolle 200 mm

EINSEITIGE LAUFROLLE CATERPILLAR - FUNKTION UND KONSTRUKTION

Die einseitige Laufrolle verfügt im Gegensatz zur zweiseitigen Version nur über einen Flansch, dessen Aufgabe es ist, die Kette auf der vorgegebenen Spur zu führen. Der an einer Seite der Rolle angebrachte Flansch arbeitet mit der Innenseite der Kettenlaschen zusammen und hält die Kette auf der richtigen Bahn. Das Fehlen des zweiten Flansches bedeutet, dass die Laufrolle gewöhnlich in Maschinen mit geringerer Belastung oder unter Arbeitsbedingungen eingesetzt wird, bei denen geringere Querkräfte auftreten.

Schlüsselelemente der einseitigen Laufrollen-Konstruktion:

• Rollenkörper – Hergestellt aus verschleißfestem Hochleistungsstahl. Übernimmt die Last der Maschine und die Arbeitskräfte.
• Flansch – Ein auf einer Seite der Rolle angebrachter Flansch, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, um den Wartungsaufwand zu minimieren.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer der Komponente verlängern.

• Einseitige Laufrollen finden vor allem bei Kettenmaschinen mittlerer und kleinerer Baugröße Verwendung, die nicht so hohen Querkräften ausgesetzt sind wie z.B. Planierraupen beim Einsatz an steilen Hanglagen. Beispiele für solche Anwendungen sind:
• Raupenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als der Widerstand gegen Querkräfte.
• Minibagger und kleinere Planierraupen – In kleineren Maschinen ist die Lastverteilung auf das Fahrwerk geringer, sodass einseitige Laufrollen ausreichend robust sind.
• Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich häufig in Einsatzgebieten, in denen ein leichtes Fahrwerk und geringere Querbelastungen erforderlich sind.

EINSEITIGE LAUFROLLE - UF200H0E

Die Rollenwelle besteht aus tiefgehärtetem Stahl und ist so konstruiert, dass sie vibrationsbeständig ist. Härte 50 – 58 HRC. Wellen und Lager sind für reduzierte Reibung und Verschleiß sowie maximale Belastbarkeit ausgelegt. Lebensdauergeschmiert für minimalen Wartungsaufwand.

Moderne einseitige Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders bei intensiven Einsätzen von Bedeutung ist.
• Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Bauteile verlängert.

Einseitige Laufrollen sind ein zentrales Element vieler Kettenmaschinen, insbesondere solcher, die in mittelschweren Geländebedingungen eingesetzt werden. Aufgrund ihrer einfacheren Konstruktion und geringeren Betriebskosten werden sie häufig für Maschinen gewählt, die geringeren Querbelastungen ausgesetzt sind. Dennoch sollte die Auswahl der geeigneten Laufrollen unter Berücksichtigung der spezifischen Einsatzbedingungen, Belastungsniveaus und Geländetypen erfolgen, um maximale Leistungsfähigkeit und Langlebigkeit des Fahrwerks zu gewährleisten.
