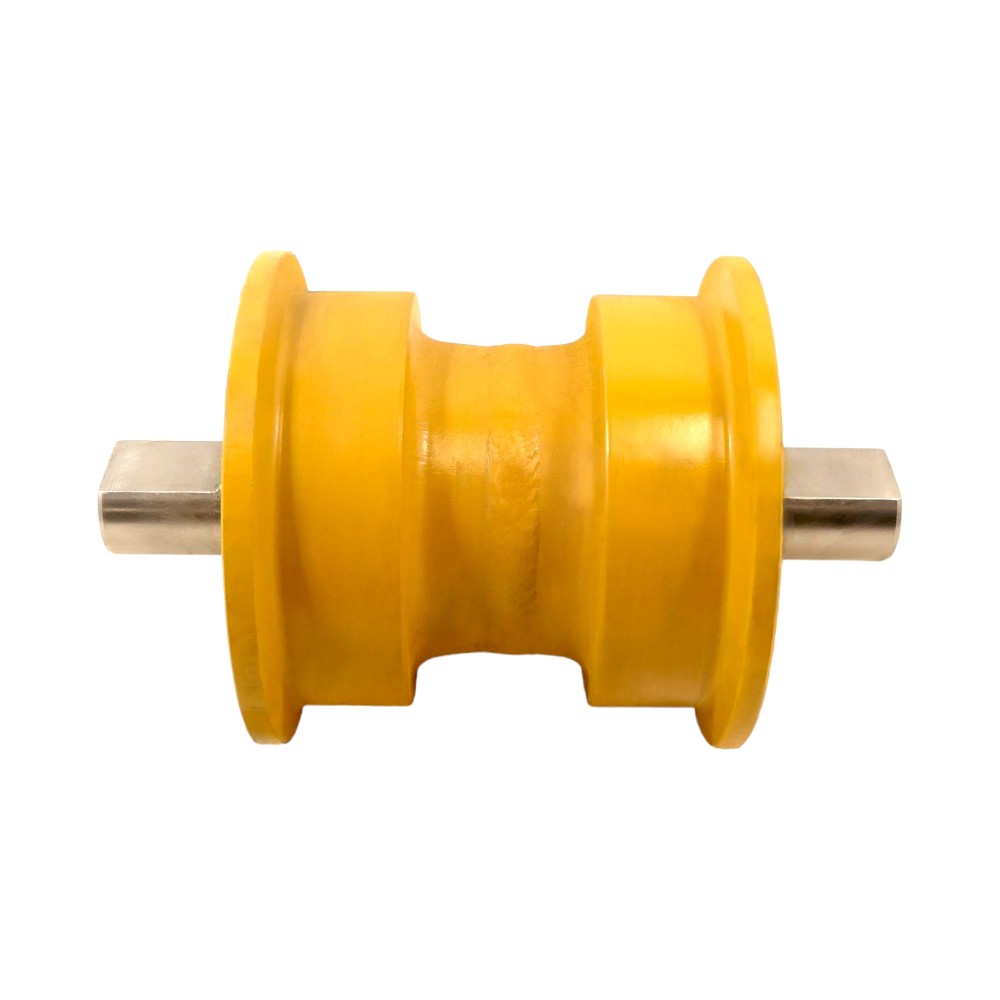

Laufrolle CATERPILLAR D6 K einseitig

Das einseitig geführte Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, die in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen verwendet wird, die im schwierigen Gelände arbeiten. Diese Rollen gewährleisten eine gleichmäßige Bewegung und gleichmäßige Lastverteilung der Maschine auf die Ketten, was dazu beiträgt, den Verschleiß der Teile zu minimieren und die Belastung des Untergrunds, auf dem sich die Maschine bewegt, zu reduzieren.

EINSEITIG GEFÜHRTE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle:

CATERPILLAR LAUFROLLE - FUNKTION UND AUFBAU

Die einseitig geführte Laufrolle unterscheidet sich von ihrer beidseitig geführten Variante dadurch, dass sie nur einen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der Innenfläche der Kettenglieder zusammen, was die richtige Positionierung gewährleistet. Das Fehlen des zweiten Flansches bedeutet, dass die Laufrolle häufiger in Maschinen eingesetzt wird, die unter geringerer Belastung arbeiten oder bei begrenzten Seitenkräften eingesetzt werden.

Wesentliche Bauteile der einseitig geführten Rolle:

• Rollenkörper – Hergestellt aus verschleißfestem Stahl mit hoher Festigkeit. Er trägt die Masse der Maschine sowie die Arbeitskräfte.
• Flansch (Auswölbung) – Ein Flansch, der auf einer Seite der Rolle angebracht ist und die Kette auf dem richtigen Laufweg hält. Er schützt die Kette vor dem Abrutschen von der Rolle.
• Lagerung – Das Innere der Rolle enthält Lager, die eine reibungslose Drehung der Rolle unter Belastung ermöglichen. Die Lager sind geschmiert und häufig abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen versehen, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer der Komponente verlängern.

• Einseitig geführte Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie z. B. Planierraupen, die an steilen Hanglagen arbeiten. Beispiele für solche Einsatzzwecke sind:
• Kettenbagger – Besonders diejenigen, die in mittleren Geländebedingungen eingesetzt werden, bei denen die Führung der Kette wichtiger ist als die Gegenwirkung seitlicher Kräfte.
• Minibagger und kleinere Planierraupen – In kleineren Maschinen ist die Lastverteilung auf das Fahrwerk nicht so hoch, wodurch einseitig geführte Rollen ausreichend widerstandsfähig sind.
• Transportmaschinen für Schüttgüter oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich häufig unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

EINSEITIG GEFÜHRTE LAUFROLLE - UF170C0H

Die Hülle der Rolle besteht aus tief gehärtetem Stahl und ist so konstruiert, dass sie vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Lebensdauergeschmiert für minimalen Wartungsaufwand.

Einseitig geführte Laufrollen verwenden heutzutage zunehmend moderne Materialien wie hochfeste Metalllegierungen sowie innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen zählen:

• Oberflächenhärtung – Diese Technologie erhöht die Verschleißfestigkeit und Härte erheblich, was besonders bei anspruchsvollen Einsatzbedingungen wichtig ist.
• Mehrlagige Dichtsysteme – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Einseitig geführte Laufrollen sind eine Schlüsselkomponente vieler Kettenmaschinen, insbesondere solcher, die unter gemäßigten Geländebedingungen arbeiten. Aufgrund ihres einfachen Aufbaus und der geringeren Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren Seitenbelastungen. Dabei muss jedoch berücksichtigt werden, dass die Auswahl der passenden Rollen die spezifischen Arbeitsbedingungen, die Belastung und den Geländeart berücksichtigt, um optimale Effizienz und Langlebigkeit des Fahrwerkssystems zu gewährleisten.
