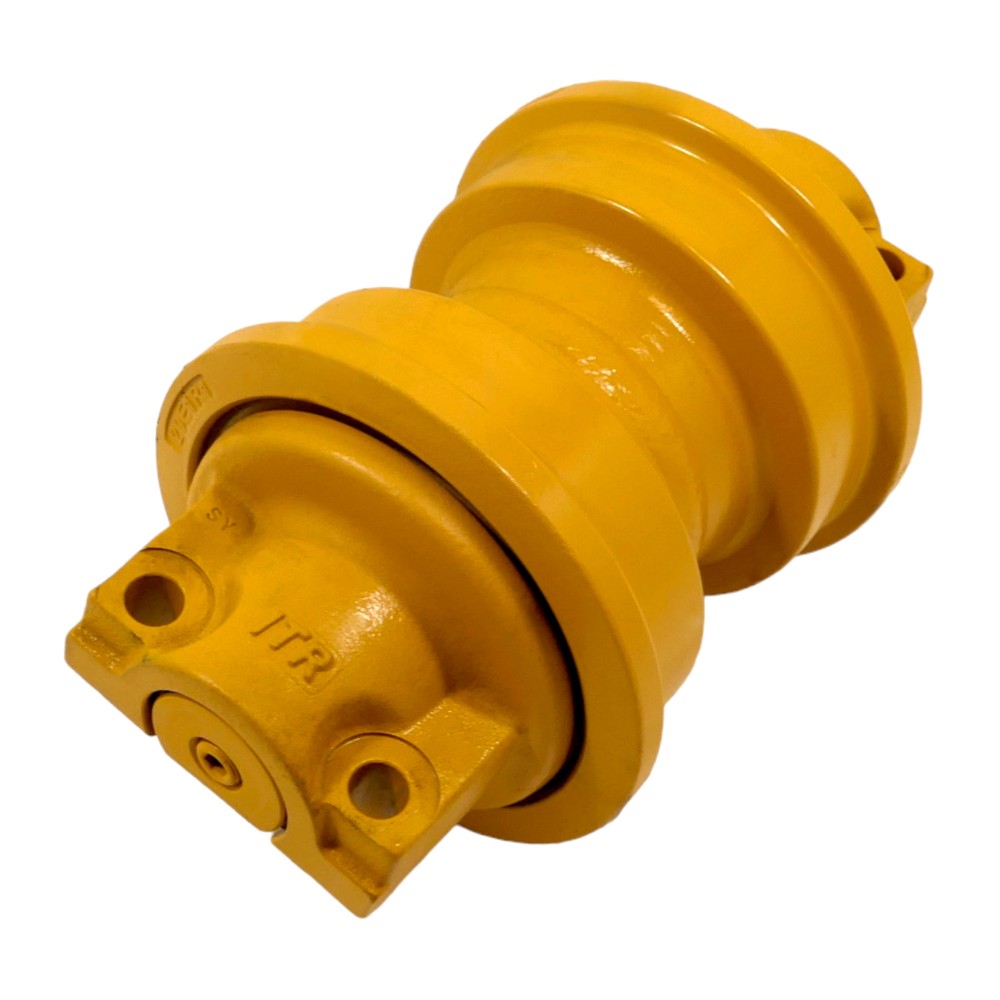

Laufrolle CATERPILLAR 939 einteilig

Einflanschige Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baugeräten wie Kettenbaggern, Planierraupen und anderen schweren Maschinen verwendet wird, die im schwierigem Gelände operieren. Diese Rollen gewährleisten eine reibungslose Bewegung und eine gleichmäßige Gewichtsverteilung der Maschine auf den Ketten, was hilft, den Verschleiß der Teile zu minimieren und die Auswirkung auf den Untergrund, auf dem sich die Maschine bewegt, zu reduzieren.

EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 143 mm

EINFLANSCHIGE LAUFROLLE CATERPILLAR - FUNKTION UND AUFBAU

Die einflanschige Laufrolle unterscheidet sich von ihrem doppelflanschigen Pendant dadurch, dass sie nur einen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, was die richtige Positionierung gewährleistet. Das Fehlen des zweiten Flansches bedeutet, dass die Laufrolle häufiger in Maschinen mit geringerer Belastung oder unter Bedingungen eingesetzt wird, bei denen seitliche Kräfte begrenzt sind.

Wesentliche Bauteile der einflanschigen Rolle:

• Rollenkörper – Aus verschleißfestem Stahl gefertigt. Dient zur Aufnahme des Maschinengewichts sowie der Arbeitskräfte.
• Flansch (Auswölbung) – Ein Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Bahn hält. Schützt die Ketten davor, von der Rolle abzugleiten.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die das reibungslose Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einflanschige Laufrollen werden hauptsächlich in mittleren und kleineren Kettenmaschinen verwendet, die nicht so hohen Seitenbelastungen ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders jene, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Widerstandsfähigkeit gegen seitliche Kräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die auf das Fahrwerk verteilte Last nicht so hoch, sodass einflanschige Laufrollen ausreichend belastbar sind.
• Transportmaschinen für Schüttgut oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

EINFLANSCHIGE LAUFROLLE - UF143C0T

Die Rollenhülse besteht aus tief vergütetem Stahl und ist so konzipiert, dass sie vibrationsbeständig ist. Vergütungshärte 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Die Rollen sind wartungsfrei geschmiert für den gesamten Einsatzzeitraum.

Einflanschige Laufrollen nutzen heute zunehmend moderne Werkstoffe wie hochfeste Metalllegierungen und innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht deutlich die Verschleißfestigkeit und Belastbarkeit, was besonders bei Einsatz unter schwierigen Bedingungen von Bedeutung ist.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Einflanschige Laufrollen sind eine Schlüsselkomponente vieler kettenbetriebener Maschinen, insbesondere derjenigen, die unter moderaten Geländebedingungen arbeiten. Aufgrund ihres vereinfachten Aufbaus und geringerer Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren Seitenbelastungen. Es ist jedoch zu beachten, dass die Auswahl der geeigneten Rollen die konkreten Arbeitsbedingungen, die Belastungsstufe und den Geländetyp berücksichtigen muss, um optimale Effizienz und Langlebigkeit des Fahrwerkssystems zu gewährleisten.
