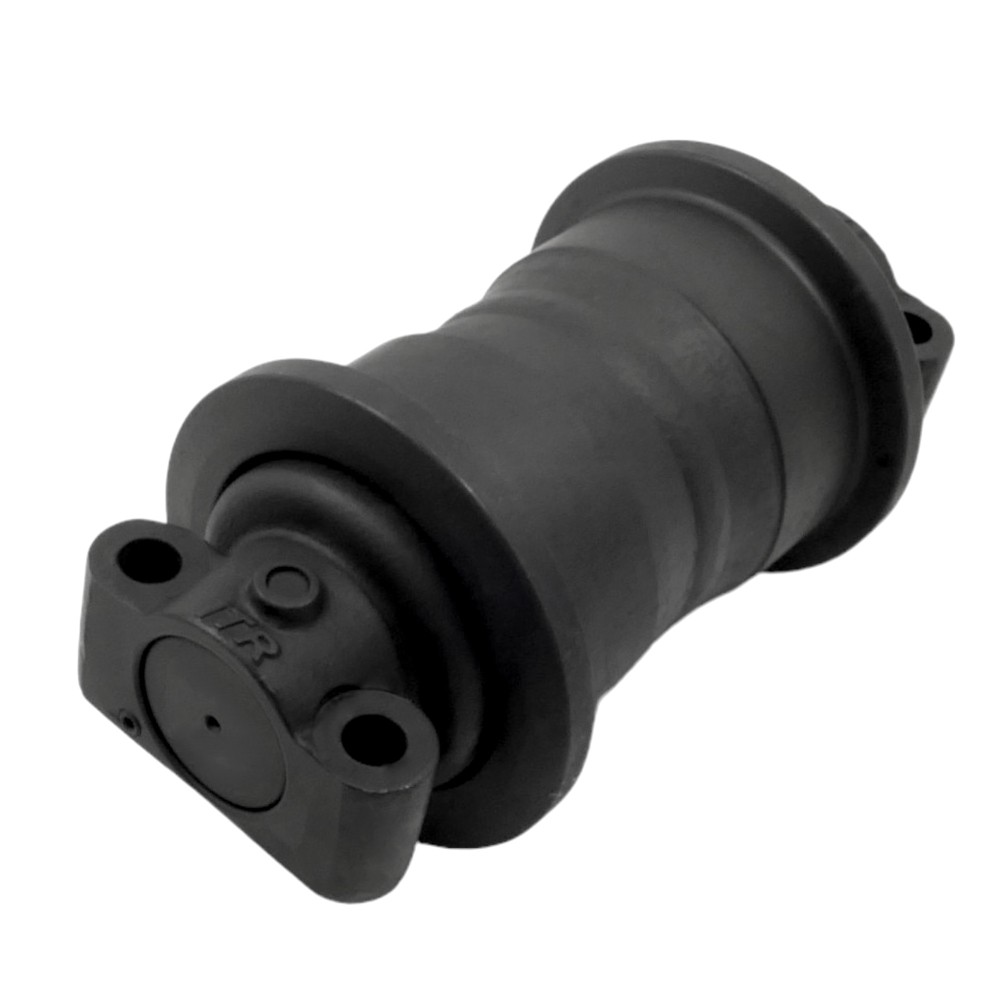

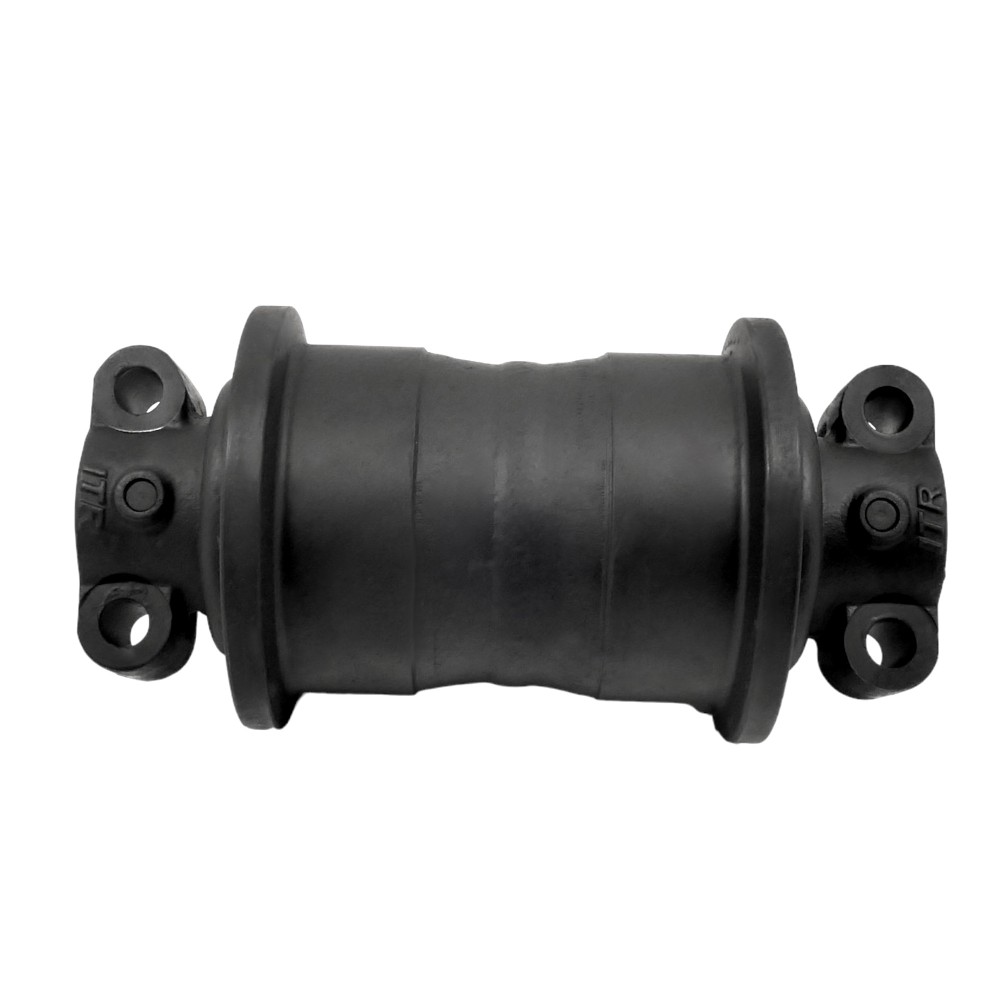

Laufrolle CATERPILLAR 322 C einseitig

Einflanschige Laufrollen (engl. single flange track rollers) sind zentrale Komponenten des Kettenfahrwerks und werden häufig in Baumaschinen wie Kettenbaggern, Planierraupen sowie anderen schweren Maschinen eingesetzt, die sich in schwierigem Gelände bewegen. Diese Rollen erfüllen eine wichtige Funktion, indem sie einen reibungslosen Lauf und eine gleichmäßige Lastverteilung der Maschine auf die Kette gewährleisten, was den Verschleiß der Bauteile und des Untergrunds, auf dem sich die Maschine bewegt, minimiert.

EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 194 mm

CATERPILLAR LAUFROLLE - FUNKTION UND AUFBAU

Einflanschige Laufrollen haben im Gegensatz zu ihren zweiflanschigen Pendants nur einen Flansch, der die Kette in der korrekten Laufbahn führt. Dieser Flansch, der sich auf einer Seite der Rolle befindet, arbeitet mit der inneren Oberfläche der Kettenglieder zusammen und hält diese in der richtigen Position auf dem Arbeitsweg. Das Fehlen des zweiten Flansches macht diese Komponente meist für Maschinen mit geringerer Belastung oder spezielle Einsatzbedingungen geeignet, bei denen die Seitenlast geringer ist.

Wesentliche Bauteile der einflanschigen Laufrolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt das Gewicht der Maschine sowie die auf die Rolle wirkenden Arbeitskräfte.
• Flansch (Auswölbung) – Ein Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und häufig abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einflanschige Laufrollen werden hauptsächlich in mittleren und kleineren Kettenmaschinen eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für den Einsatz sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als der Widerstand gegen Seitenkräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Lastverteilung auf das Fahrwerk geringer, wodurch einflanschige Rollen ausreichend stabil sind.
• Materialtransportmaschinen oder andere Kettenfahrzeuge – Solche Maschinen bewegen sich häufig in Anwendungsbereichen, die ein leichteres Fahrwerk und geringere Seitenbelastungen erfordern.

EINFLANSCHIGE LAUFROLLE - UF194C0E

Der Rollenteller besteht aus tiefgehärtetem Stahl und ist so konstruiert, dass er vibrationsresistent ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Die Rollen sind wartungsfrei geschmiert, was eine minimale Instandhaltung ermöglicht.

Moderne einflanschige Laufrollen verwenden zunehmend fortschrittliche Materialien, wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen gehören:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders bei intensiver Nutzung von Bedeutung ist.
• Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einflanschige Laufrollen sind ein unverzichtbares Element vieler Kettenfahrzeuge, insbesondere jener, die unter moderaten Geländebedingungen arbeiten. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zur beliebten Wahl für Maschinen mit geringeren Seitenlasten. Die Auswahl der passenden Laufrollen sollte jedoch stets die spezifischen Einsatzbedingungen, Belastungen und Geländetypen berücksichtigen, um optimale Leistung und Langlebigkeit des Fahrwerks sicherzustellen.
