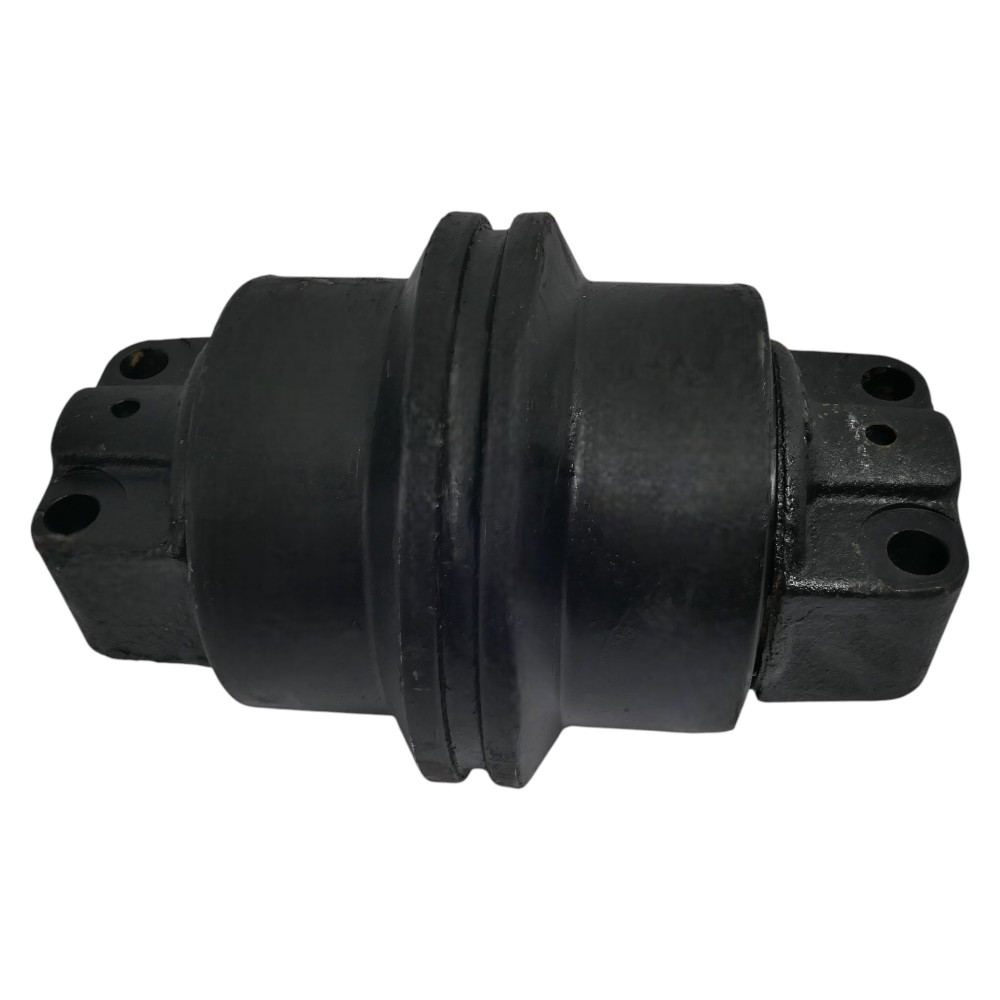

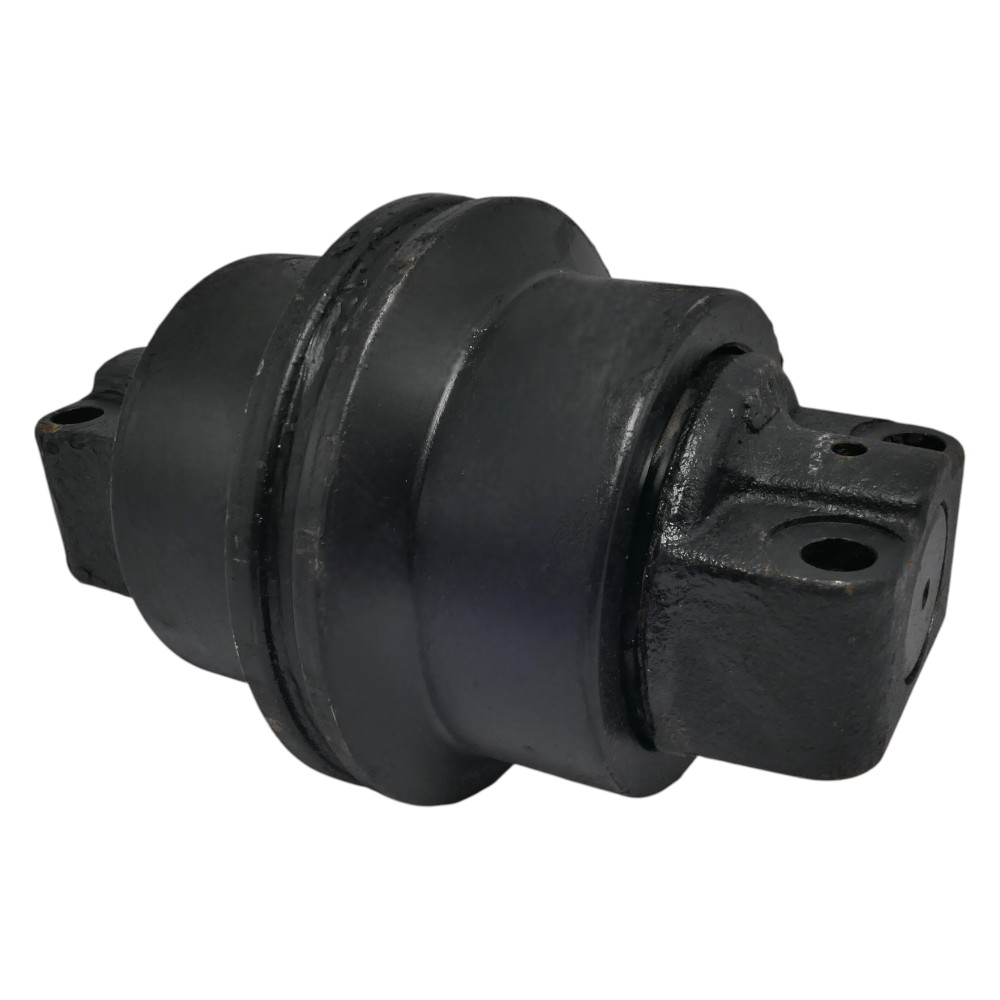

Laufrolle CATERPILLAR 307 einseitig

Einflanschige Laufrollen (engl. single flange track rollers) sind Schlüsselkomponenten des Kettenfahrwerks, die häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen eingesetzt werden, die sich in schwierigem Gelände bewegen. Diese Rollen erfüllen eine wesentliche Funktion bei der Gewährleistung eines gleichmäßigen Laufs und der gleichmäßigen Lastverteilung der Maschine auf die Ketten, was den Verschleiß der Bauteile sowie des Untergrunds, auf dem sich die Maschine bewegt, minimiert.

EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle:

CATERPILLAR LAUFROLLE - FUNKTION UND AUFBAU

Einflanschige Laufrollen haben im Gegensatz zu ihren zweiflanschigen Pendants nur einen Flansch, der die Kette in der korrekten Lauflinie führt. Dieser Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, um diese während des Betriebs in der richtigen Position zu halten. Das Fehlen eines zweiten Flansches macht diese Komponente in der Regel für Maschinen mit geringerer Last oder für spezielle Einsatzbedingungen geeignet, bei denen die Seitenkräfte niedriger sind.

Wesentliche Bauteile der einflanschigen Rolle:

• Rollengehäuse – gefertigt aus verschleißfestem Stahl mit hoher Festigkeit. Es trägt das Gewicht der Maschine sowie die Arbeitskräfte.
• Flansch – Ein einziger Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Spur hält. Schützt die Kette davor, von der Rolle abzugleiten.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen versehen, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einflanschige Laufrollen werden hauptsächlich in mittelgroßen und kleineren Kettenmaschinen eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für Anwendungen sind:
• Kettenbagger – Besonders solche, die in mittleren Gelände­bedingungen eingesetzt werden, bei denen die Kettenführung wichtiger ist als das Abfangen von Seitenkräften.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die auf das Fahrwerk verteilte Last geringer, wodurch einflanschige Rollen ausreichend strapazierfähig sind.
• Maschinen zum Transport von Schüttgut oder andere kettenbetriebene Geräte – Diese Fahrzeuge bewegen sich oft in Bedingungen, wo ein leichtes Fahrwerk und geringere Seitenbelastungen benötigt werden.

EINFLANSCHIGE LAUFROLLE - UF043C0C

Die Rollenhülse ist aus tiefgehärtetem Stahl gefertigt und so konstruiert, dass sie vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind darauf ausgelegt, Reibung und Verschleiß zu reduzieren und gleichzeitig maximale Festigkeit zu gewährleisten. Sie sind zeitlebens geschmiert, was die Wartung minimiert.

Moderne einflanschige Laufrollen verwenden zunehmend hochwertige Materialien wie hochfeste Legierungen sowie moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und die Verschleißfestigkeit, was besonders bei intensiver Nutzung von großer Bedeutung ist.
• Mehrschichtige Dichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Schmutz und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einflanschige Laufrollen sind unverzichtbare Bauteile vieler Kettenmaschinen, insbesondere solcher, die in moderaten Geländebedingungen arbeiten. Ihre einfachere Konstruktion und geringere Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit geringeren Seitenlasten. Die Auswahl der passenden Rollen für die Maschine sollte jedoch stets die spezifischen Einsatzbedingungen, Belastungen und Geländetypen berücksichtigen, um eine optimale Leistung und lange Lebensdauer des Fahrwerks sicherzustellen.
