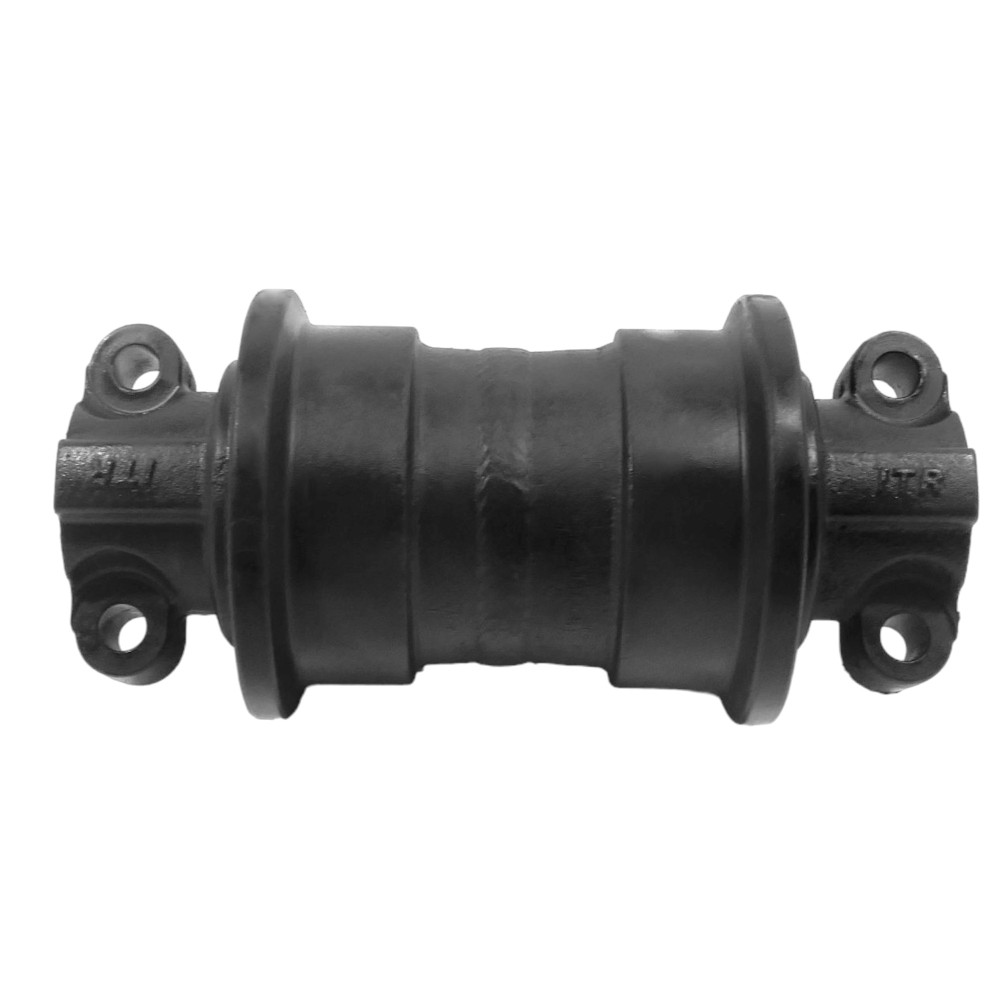

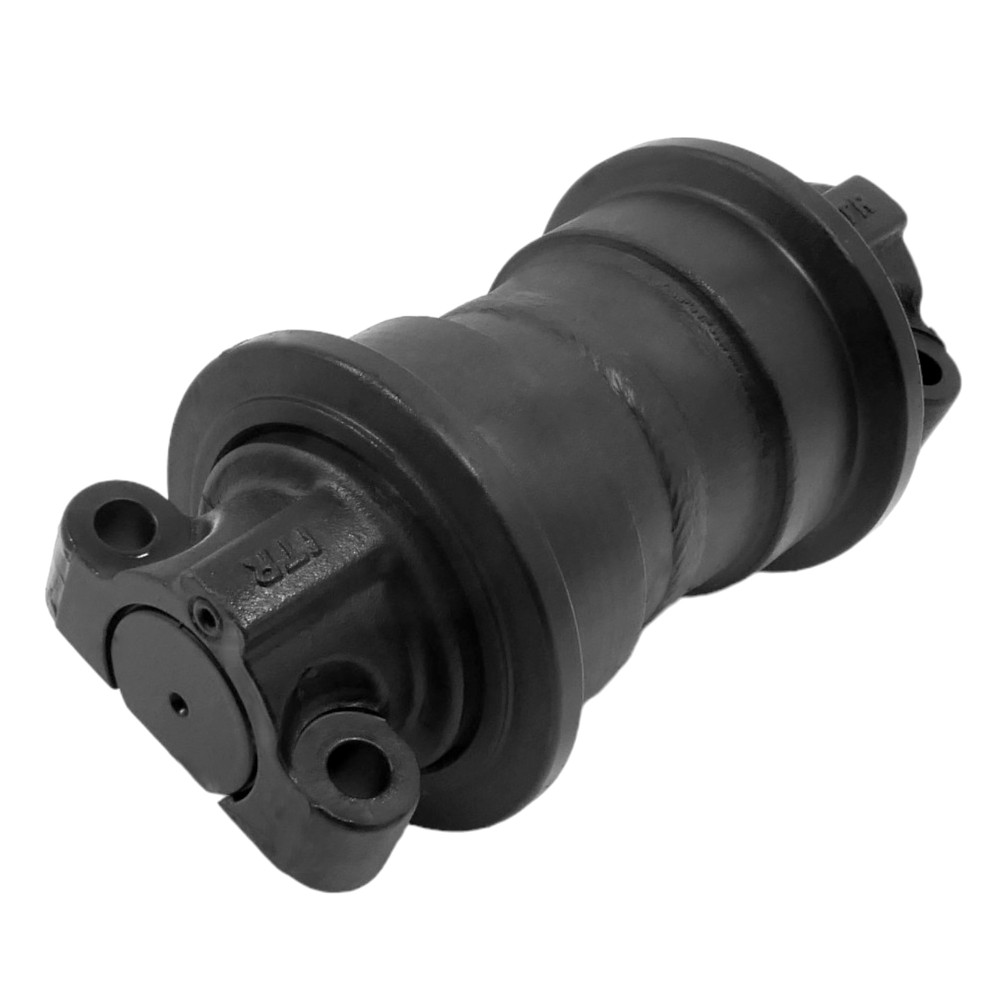

Laufrolle CASE CX210 BLR einseitig (einwandig)

Einseitiges Laufwerkrolle (engl. single flange track roller) ist ein wichtiges Element des Kettenfahrwerksystems und wird häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Fahrzeugen eingesetzt, die unter schwierigen Geländebedingungen arbeiten. Diese Rolle spielt eine Schlüsselrolle bei der Gewährleistung eines gleichmäßigen Bewegungsablaufs der Maschine sowie bei der gleichmäßigen Verteilung ihres Gewichts auf die Ketten, was zur Verringerung des Verschleißes der Komponenten und zur Minimierung der Bodenbelastung beiträgt.

EINSEITIGE LAUFROLLEN - ABMESSUNGEN

Innenbreite zwischen den Flanschen der Rolle 173 mm

EINSEITIGE LAUFROLLE CATERPILLAR - FUNKTION UND AUFBAU

Die einseitige Laufrolle unterscheidet sich von der beidseitigen Variante dadurch, dass sie nur einen Flansch besitzt, dessen Aufgabe es ist, die Kette auf der vorgegebenen Bahn zu führen. Der Flansch an einer Seite der Rolle arbeitet mit der Innenseite der Kettenglieder zusammen und hält die Kette auf dem richtigen Kurs. Das Fehlen des zweiten Flansches führt dazu, dass die Laufrolle üblicherweise in Maschinen mit geringerer Belastung oder in Einsatzbedingungen eingesetzt wird, in denen geringere Seitenkräfte auftreten.

Schlüsselelemente des Aufbaus einer einseitigen Laufrolle:

• Rollenkörper – Hergestellt aus hochverschleißfester Stahllegierung. Seine Aufgabe ist es, das Gewicht der Maschine sowie die Arbeitskräfte zu übertragen.
• Flansch (Auswölbung) – Ein Flansch, der an einer Seite der Rolle angebracht ist und die Kette auf der richtigen Bahn hält. Schützt die Kette davor, von der Rolle abzurutschen.
• Lagerung – Das Innere der Rolle enthält Lager, die eine gleichmäßige Rotation der Rolle unter Last ermöglichen. Die Lager sind geschmiert und häufig abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einseitige Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie zum Beispiel Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als der Widerstand gegen Seitenkräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die auf das Fahrwerk verteilte Last nicht so hoch, wodurch einseitige Laufrollen ausreichend robust sind.
• Fördermaschinen für Zuschlagstoffe oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

EINSEITIGE LAUFRROLLE - UF173R1E

Die Rollenmantel besteht aus tief vergütetem Stahl und ist so konstruiert, dass er vibrationsbeständig ist. Härtegrad 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert werden und maximale Festigkeit gewährleistet ist. Ganzzeitgeschmiert für minimalen Wartungsaufwand.

Moderne einseitige Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Abriebfestigkeit, was besonders bei intensivem Einsatz wichtig ist.
• Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verschmutzungen und Feuchtigkeit, was zu einer längeren Lebensdauer der Komponenten führt.

Einseitige Laufrollen sind ein entscheidendes Element vieler Kettenmaschinen, insbesondere solcher, die in moderaten Geländebedingungen eingesetzt werden. Aufgrund ihrer einfacheren Konstruktion und geringeren Betriebskosten werden sie häufig für Maschinen gewählt, die geringeren Seitenbelastungen ausgesetzt sind. Dennoch sollte die Auswahl der geeigneten Rollen für die Maschine die spezifischen Arbeitsbedingungen, das Belastungsniveau und die Geländebeschaffenheit berücksichtigen, um maximale Leistung und Langlebigkeit des Fahrwerks zu gewährleisten.
