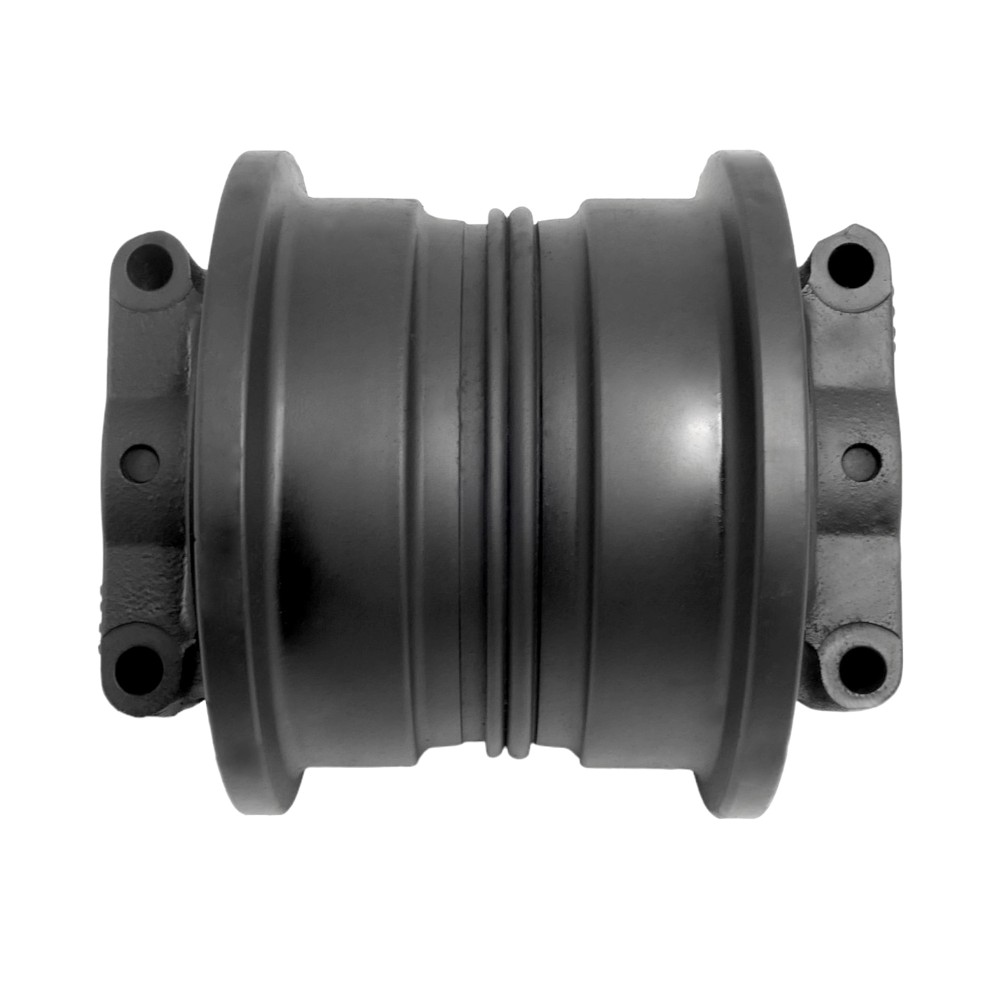

Laufrolle ABG TITAN 9820 einseitig (einreihig)

Einflanschige Laufrollen (engl. single flange track rollers) sind zentrale Komponenten des Kettenfahrwerksystems, die häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen eingesetzt werden, die sich im Gelände bewegen. Diese Rollen übernehmen eine wichtige Funktion bei der Gewährleistung einer reibungslosen Bewegung sowie der gleichmäßigen Verteilung des Maschinengewichts auf die Ketten, was den Verschleiß der Bauteile und des Untergrunds, auf dem die Maschine fährt, minimiert.

EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN

Innenbreite zwischen den Flanschen der Rolle 125 mm

EINFLANSCHIGE LAUFROLLE CATERPILLAR - FUNKTION UND KONSTRUKTION

Einflanschige Laufrollen besitzen im Gegensatz zu ihren doppelflanschigen Pendants nur eine Auswölbung (Flansch), die die Kette in der richtigen Laufrichtung führt. Dieser Flansch befindet sich an einer Seite der Rolle und arbeitet mit der Innenfläche der Kettenglieder zusammen, um diese auf dem Arbeitsweg in der korrekten Position zu halten. Das Fehlen eines zweiten Flansches bedeutet, dass diese Komponente üblicherweise in Maschinen mit geringerer Belastung oder unter spezifischen Betriebsbedingungen verwendet wird, bei denen seitliche Belastungen geringer sind.

Wesentliche Bauteile der einflanschigen Rolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt das Gewicht der Maschine sowie die Arbeitskräfte.
• Flansch (Auswölbung) – Ein Flansch, der an einer Seite der Rolle angebracht ist und die Kette auf der richtigen Spur hält. Er schützt die Ketten vor dem Abrutschen von der Rolle.
• Lagerung – Das Innenleben der Rolle enthält Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer der Komponente verlängern.

• Einflanschige Rollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie z.B. Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders jene, die in mittleren Geländebedingungen eingesetzt werden, wo die Führung der Kette wichtiger ist als die Abwehr seitlicher Kräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Last auf das Fahrwerkssystem geringer, wodurch einflanschige Rollen ausreichend widerstandsfähig sind.
• Maschinen zum Transport von Schüttgut oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

EINFLANSCHIGE LAUFROLLE - UF125E1E

Der Rollenschaft besteht aus tief vergütetem Stahl und ist so konstruiert, dass er vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so konzipiert, dass Reibung und Verschleiß verringert werden und gleichzeitig maximale Belastbarkeit gewährleistet ist. Laufbahnen sind für die gesamte Einsatzdauer geschmiert, was den Wartungsaufwand minimiert.

Moderne einflanschige Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders unter intensiven Einsatzbedingungen wichtig ist.
• Mehrschichtige Dichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einflanschige Laufrollen sind unverzichtbare Elemente zahlreicher Kettenmaschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit geringeren seitlichen Belastungen. Die Auswahl der geeigneten Rollen für eine Maschine sollte jedoch stets die spezifischen Arbeitsbedingungen, Belastungen und den Geländetyp berücksichtigen, um optimale Leistung und Langlebigkeit des Fahrwerksystems zu gewährleisten.
