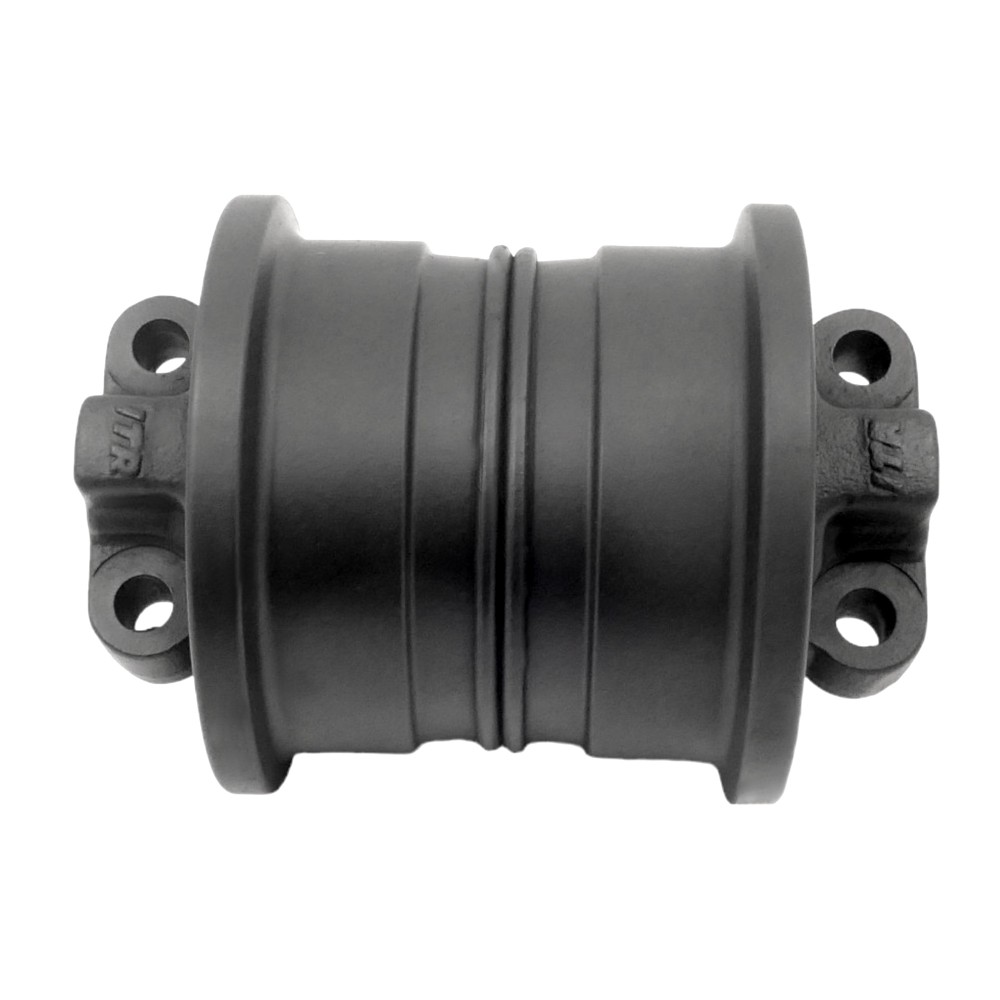

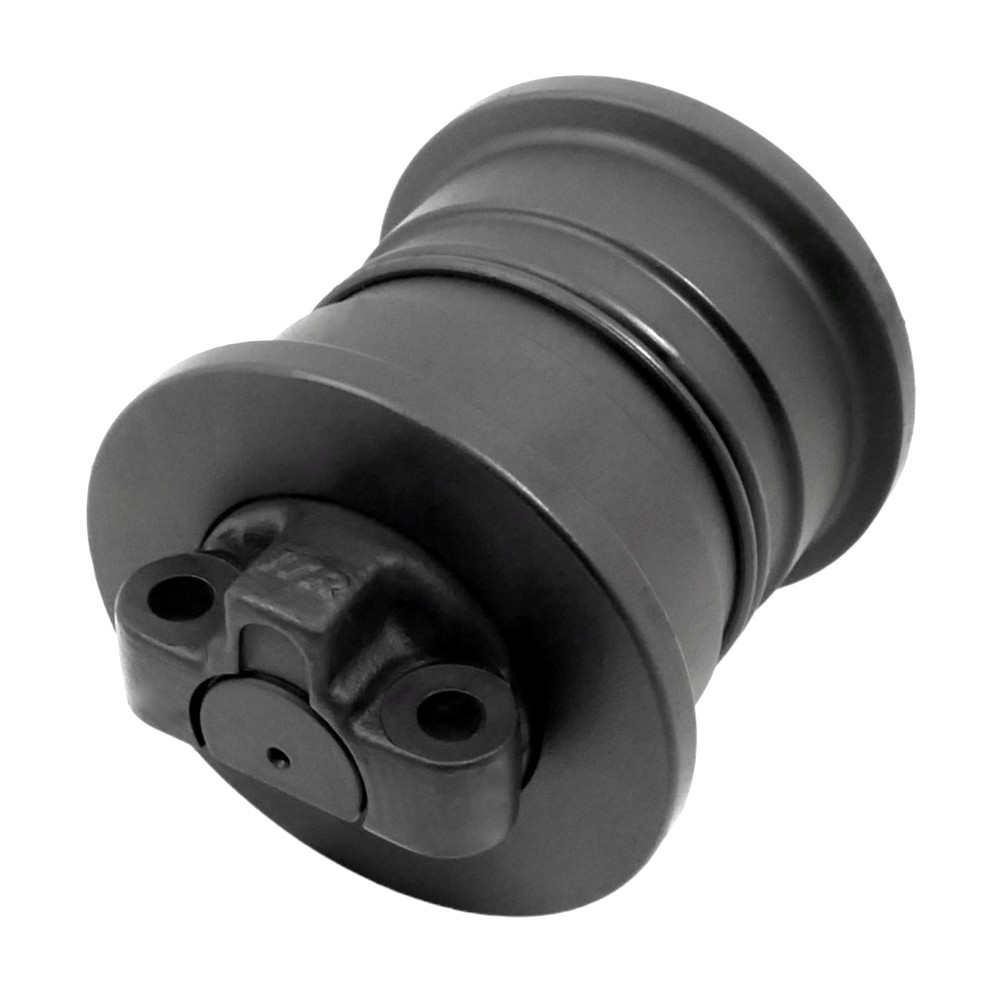

Laufrolle ABG TITAN 326 einseitig

Einbaufalzein-Rollrolle (engl. single flange track roller) ist ein wesentliches Element des Kettenfahrwerksystems, das in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Fahrzeugen, die unter schwierigen Geländebedingungen eingesetzt werden, häufig verwendet wird. Diese Rolle spielt eine entscheidende Rolle bei der Gewährleistung eines reibungslosen Maschinenlaufs sowie einer gleichmäßigen Lastverteilung der Maschine auf die Ketten, was zur Verringerung des Verschleißes der Komponenten und zur Minimierung der Bodenbelastung beiträgt.

EINBAUFALZEIN-ROLLROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 125 mm

CATERPILLAR EINBAUFALZEIN-ROLLROLLE - FUNKTION UND AUFBAU

Die Einbaufalzein-Rollrolle besitzt im Gegensatz zur zweiseitigen Ausführung nur einen Flansch, dessen Aufgabe es ist, die Kette auf dem vorgegebenen Führungspfad zu halten. Der Flansch, der sich auf einer Seite der Rolle befindet, wirkt mit der Innenseite der Kettenglieder zusammen und hält diese auf dem richtigen Kurs. Das Fehlen eines zweiten Flansches führt dazu, dass die Einbaufalzein-Rollrolle üblicherweise in Maschinen mit geringerer Belastung oder unter Arbeitsbedingungen eingesetzt wird, bei denen geringere Seitenkräfte auftreten.

Wesentliche Bauteile der Einbaufalzein-Rollrolle:

• Rollenkörper – Gefertigt aus verschleißfestem Stahl mit hoher Festigkeit. Die Aufgabe besteht darin, das Maschinengewicht sowie die Arbeitskräfte zu übertragen.
• Flansch (Auswölbung) – Ein einziger Flansch an einer Seite der Rolle, der die Kette auf dem richtigen Weg hält. Schützt die Kette davor, von der Rolle abzurutschen.
• Lagerung – Das Innere der Rolle enthält Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern, was die Lebensdauer der Bauteile verlängert.

• Einbaufalzein-Rollen finden vor allem Anwendung in Kettenfahrzeugen mittlerer und kleinerer Größe, die nicht den hohen Seitenkräften ausgesetzt sind, wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Insbesondere solche, die in mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Abwehr von Seitenkräften.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die auf das Fahrwerk verteilte Last nicht so hoch, was die Einbaufalzein-Rollen ausreichend belastbar macht.
• Schüttguttransporter oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, bei denen ein leichtes Fahrwerksystem und geringere Seitenlasten erforderlich sind.

EINBAUFALZEIN-ROLLROLLE - UF125E2E

Rollenhülle aus tief vergütetem Stahl, konstruiert für Vibrationsbeständigkeit. Härte 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert werden und maximale Belastbarkeit gewährleistet ist. Lebensdauergeschmiert für minimalen Wartungsaufwand.

Moderne Einbaufalzein-Rollrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieses Verfahren erhöht die Festigkeit und Verschleißbeständigkeit, was besonders bei intensiver Nutzung entscheidend ist.
• Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Bauteile verlängert.

Einbaufalzein-Rollrollen sind ein Schlüsselelement vieler Kettenfahrzeuge, insbesondere solcher, die in moderaten Geländebedingungen eingesetzt werden. Aufgrund ihrer einfacheren Konstruktion und geringeren Betriebskosten werden sie häufig für Maschinen gewählt, die geringeren Seitenbelastungen ausgesetzt sind. Dennoch sollte die Auswahl der passenden Rollen für eine Maschine die spezifischen Arbeitsbedingungen, Belastungsgrad und Geländetyp berücksichtigen, um maximale Leistung und Haltbarkeit des Fahrwerks zu gewährleisten.
