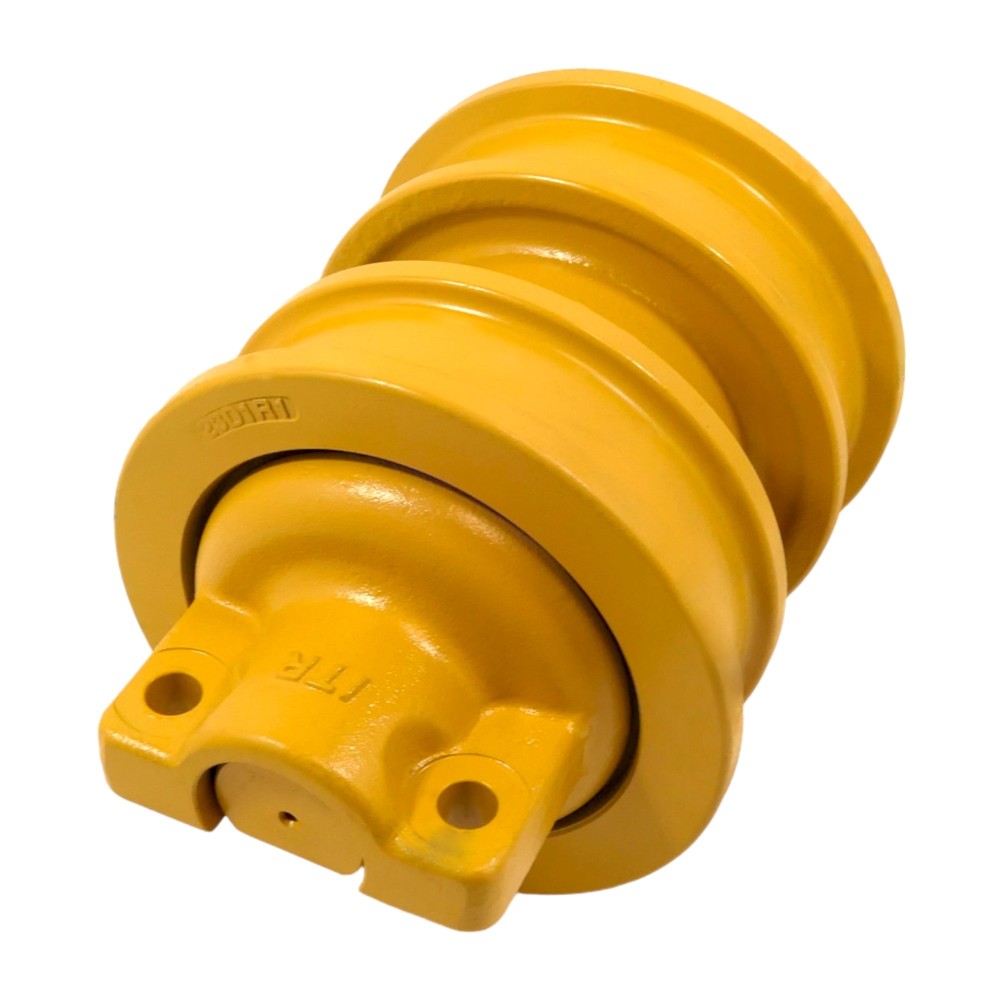

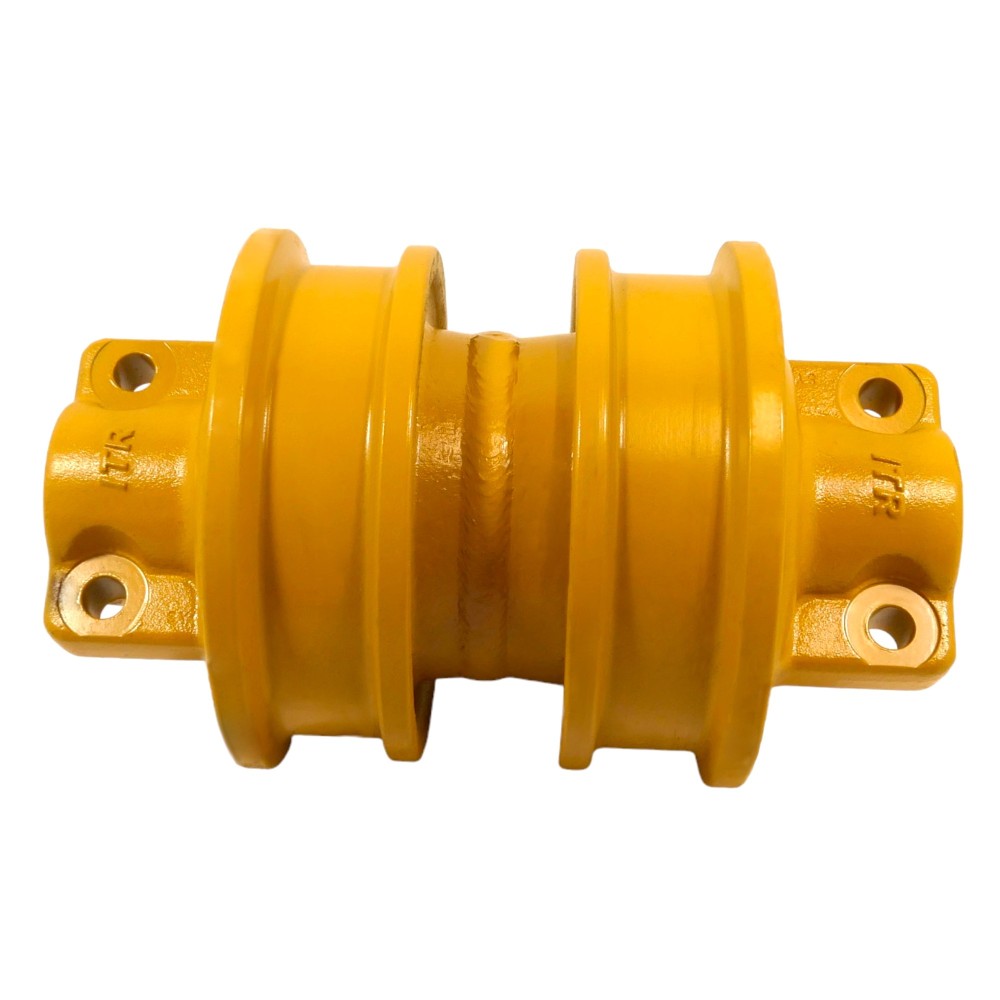

Unterwagenrolle LIEBHERR PR722 PR731 PR714 LR621 zweiflanschig

Die doppelseitige untere Laufrolle Liebherr PR722 PR731 PR714 LR621 ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Kettenplanierraupen, Kettenladern von Liebherr sowie anderen schweren Maschinen eingesetzt wird, die in schwierigem Gelände operieren. Diese Rolle gewährleistet eine gleichmäßige Bewegung und eine gleichmäßige Gewichtsverteilung der Maschine auf die Ketten, was dazu beiträgt, den Verschleiß der Teile zu minimieren und die Belastung des Untergrunds, auf dem die Maschine fährt, zu reduzieren.

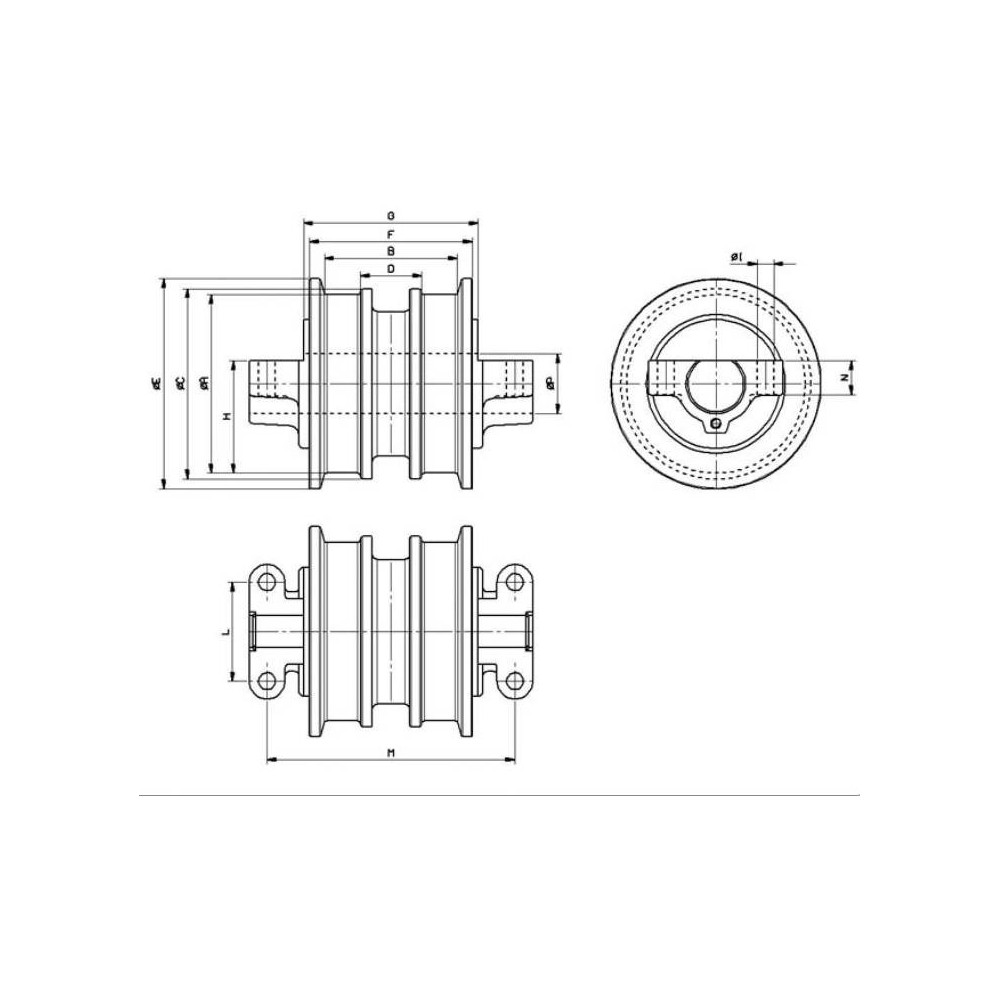

UNTERE LAUFROLLE LIEBHERR PR722 PR731 PR714 LR621 DOPPELFLANSCH - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle:

UNTERE LAUFROLLE LIEBHERR - FUNKTION UND KONSTRUKTION

Die doppelseitige untere Laufrolle unterscheidet sich von der einseitigen Variante dadurch, dass sie zwei Flansche besitzt, die für die korrekte Führung der Kette verantwortlich sind. Die Flansche befinden sich auf beiden Seiten der Rolle und arbeiten mit der inneren Oberfläche der Kettenglieder zusammen, wodurch diese in der richtigen Position gehalten werden. Die Anwesenheit von zwei Flanschen macht die Laufrolle besonders geeignet für Maschinen, die unter höherer Belastung arbeiten oder bei denen erhebliche Seitenkräfte auftreten.

Schlüsselelemente der Konstruktion der doppelseitigen Rolle:

• Rollenkörper – Hergestellt aus verschleißfestem Stahl mit hoher Festigkeit. Dient zur Übertragung des Maschinengewichts sowie der Arbeitskräfte.
• Flansche – Zwei Flansche an beiden Seiten der Rolle, die die Kette auf der richtigen Spur halten. Schützen die Kette vor dem Abrutschen von der Rolle.
• Lagerung – Das Innere der Rolle enthält Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Doppelflanschrollen finden hauptsächlich Anwendung in Kettenmaschinen, bei denen eine stabile Kettenführung und eine hohe Belastbarkeit des Fahrwerksystems unter intensiver Nutzung entscheidend sind. Beispiele für solche Anwendungen sind:
• Kettenplanierraupen und Kettenlader von Liebherr – Besonders die Modelle Liebherr PR722, Liebherr PR731, Liebherr PR714 sowie Liebherr LR621, bei denen die untere Rolle für eine stabile Unterstützung der Kette und eine gleichmäßige Gewichtsverteilung der Maschine verantwortlich ist.
• Maschinen, die unter anspruchsvollen Geländebedingungen arbeiten – Die doppelseitige untere Rolle unterstützt die korrekte Funktion des Fahrwerks bei Arbeiten auf steinigem, schlammigem oder unebenem Untergrund.
• Kettenfahrzeuge, die im Erdbewegungsbereich eingesetzt werden – Die Rolle trägt zur Stabilität der Maschine bei, reduziert den Kettenverschleiß und verbessert die Effizienz des Fahrwerks.

UNTERE LAUFROLLE LIEBHERR PR722 PR731 PR714 LR621 DOPPELFLANSCH

Rollenhülle aus tiefgehärtetem Stahl, konstruiert für Vibrationsbeständigkeit. Härtegrad 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß minimiert und maximale Festigkeit gewährleistet werden. Für die gesamte Lebensdauer geschmiert, um den Wartungsaufwand gering zu halten.

Doppelseitige untere Laufrollen für Liebherr-Maschinen verwenden zunehmend moderne Materialien wie hochfeste Metalllegierungen und innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht deutlich die Verschleißfestigkeit und Belastbarkeit, was besonders bei Einsätzen unter schwierigen Bedingungen wichtig ist.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Die doppelseitige untere Laufrolle Liebherr PR722 PR731 PR714 LR621 ist eine Schlüsselkomponente von Kettenmaschinen, insbesondere von Kettenplanierraupen und Kettenladern, die unter anspruchsvollen Geländebedingungen arbeiten. Dank robuster Konstruktion, Verschleißfestigkeit und stabiler Kettenführung ist sie eine beliebte Wahl bei Reparaturen und Wartungen des Fahrwerks. Dabei ist jedoch zu beachten, dass die Auswahl der passenden Rolle das spezifische Maschinenmodell, die Einsatzbedingungen, die Belastungsintensität und den Geländetyp berücksichtigen muss, um optimale Effizienz und Langlebigkeit des Fahrwerksystems zu gewährleisten.
