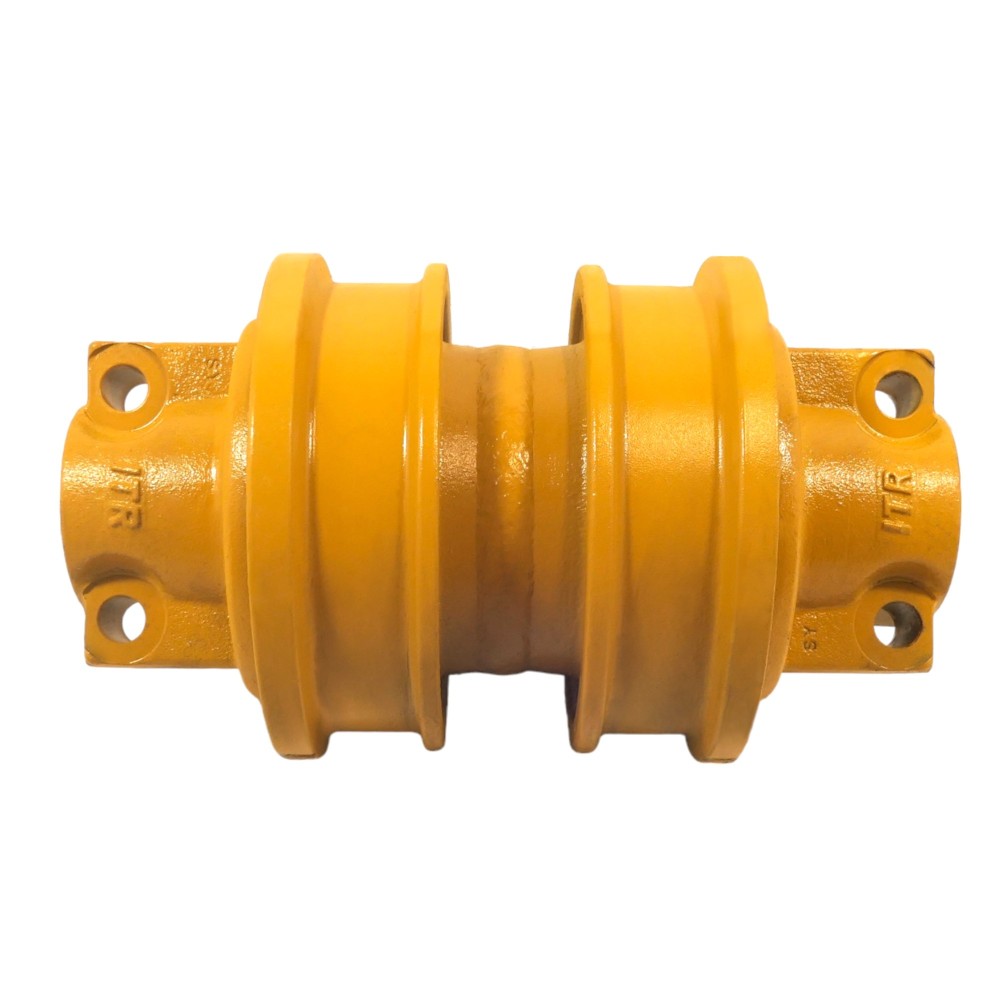

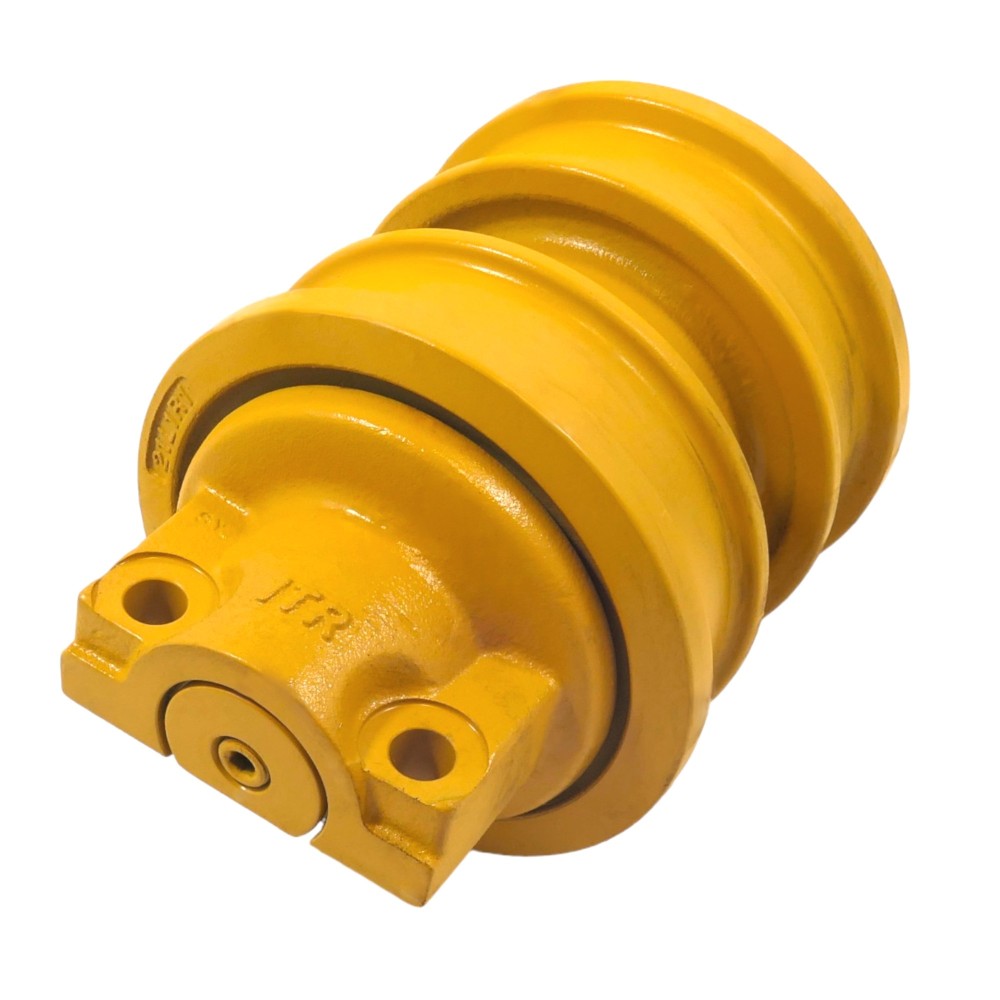

Untere Laufrolle KOMATSU D41P D41E D39PX EX zweiflanschig

Die doppelseitige untere Laufrolle Komatsu D41P D41E D39PX EX ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Komatsu Kettenplanierraupen und anderen schweren Maschinen eingesetzt wird, die in schwierigem Gelände arbeiten. Diese Rolle gewährleistet eine gleichmäßige Bewegung und eine gleichmäßige Gewichtsverteilung der Maschine auf den Ketten, was den Verschleiß der Teile minimiert und die Belastung des Untergrunds, auf dem die Maschine fährt, reduziert.

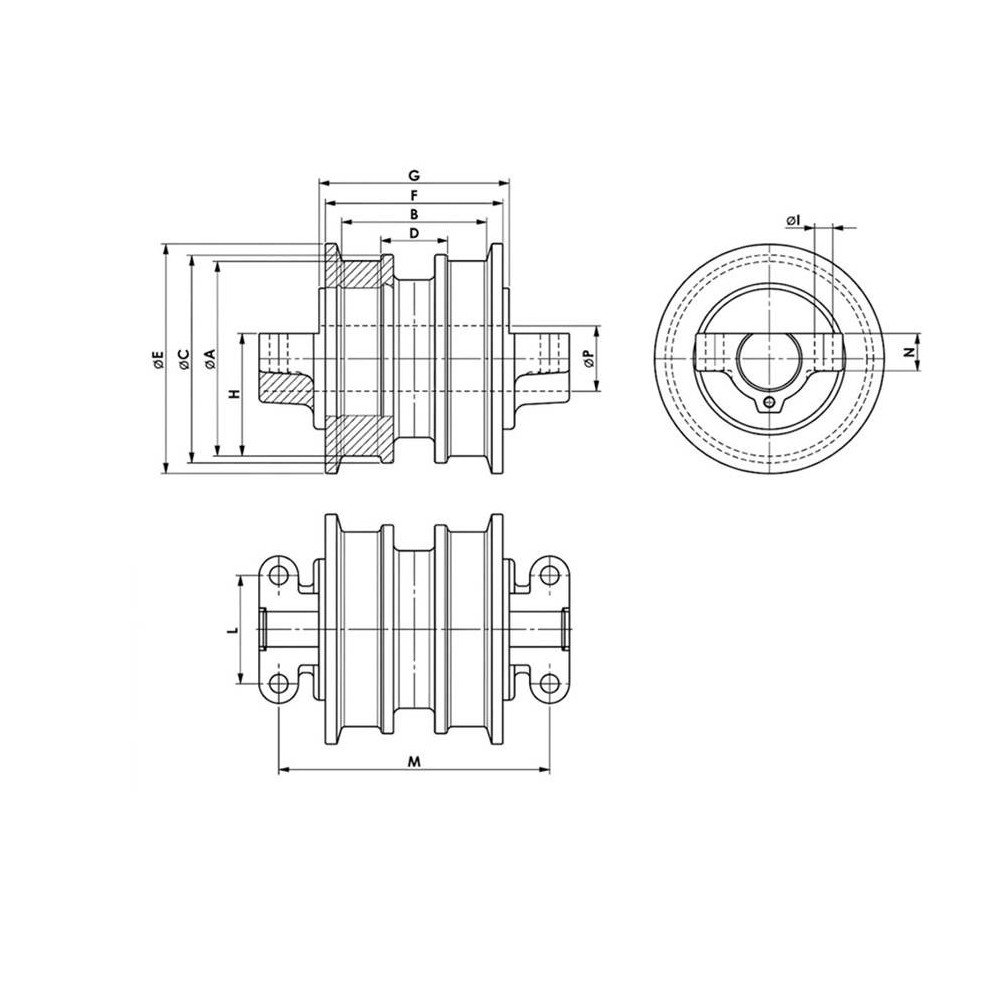

UNTERE LAUFROLLE KOMATSU D41P D41E D39PX EX DOPPELFLANSCH - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle:

UNTERE LAUFROLLE KOMATSU - FUNKTION UND KONSTRUKTION

Die doppelseitige untere Laufrolle unterscheidet sich von der einseitigen Variante dadurch, dass sie zwei Flansche besitzt, die für die korrekte Führung der Kette verantwortlich sind. Die Flansche befinden sich auf beiden Seiten der Rolle und arbeiten mit der inneren Oberfläche der Kettenglieder zusammen, um deren korrekte Positionierung zu gewährleisten. Die Anwesenheit von zwei Flanschen macht die Laufrolle besonders geeignet für Maschinen, die unter höherer Belastung oder unter Bedingungen mit erheblichen Seitenkräften arbeiten.

Schlüsselelemente der Konstruktion der doppelseitigen Rolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Dient zur Übertragung des Maschinengewichts und der Arbeitskräfte.
• Flansche (Auswölbungen) – Zwei Flansche auf beiden Seiten der Rolle, die die Kette auf der richtigen Spur halten. Schützen die Kette vor dem Abrutschen von der Rolle.
• Lagerung – Das Innere der Rolle enthält Lager, die eine reibungslose Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Doppelseitige Laufrollen werden hauptsächlich in Kettenmaschinen eingesetzt, bei denen eine stabile Kettenführung und eine hohe Belastbarkeit des Fahrwerksystems bei intensiver Nutzung entscheidend sind. Beispiele für solche Anwendungen sind:
• Komatsu Kettenplanierraupen – Besonders die Modelle Komatsu D41P, Komatsu D41E, Komatsu D39PX und EX, bei denen die untere Rolle für eine stabile Unterstützung der Kette und eine gleichmäßige Gewichtsverteilung der Maschine sorgt.
• Maschinen, die unter anspruchsvollen Geländebedingungen arbeiten – Die doppelseitige untere Rolle unterstützt die korrekte Funktion des Fahrwerks bei Arbeiten auf steinigem, schlammigem oder unebenem Untergrund.
• Kettenfahrzeuge, die im Erdbewegungsbereich eingesetzt werden – Die Rolle hilft, die Stabilität der Maschine zu erhalten, den Kettenverschleiß zu reduzieren und die Effizienz des Fahrwerks zu verbessern.

UNTERE LAUFROLLE KOMATSU D41P D41E D39PX EX DOPPELFLANSCH

Der Rollmantel besteht aus tiefgehärtetem Stahl und ist so konstruiert, dass er vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Für die gesamte Nutzungsdauer geschmiert, um den Wartungsaufwand zu minimieren.

Doppelseitige untere Laufrollen für Komatsu-Maschinen verwenden zunehmend moderne Materialien wie hochfeste Metalllegierungen und innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht die Verschleißfestigkeit und Belastbarkeit erheblich, was besonders bei Arbeiten unter schwierigen Bedingungen wichtig ist.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Die doppelseitige untere Laufrolle Komatsu D41P D41E D39PX EX ist eine Schlüsselkomponente von Kettenmaschinen, insbesondere von Kettenplanierraupen, die unter anspruchsvollen Geländebedingungen arbeiten. Dank ihrer robusten Konstruktion, Verschleißfestigkeit und stabilen Kettenführung ist sie eine beliebte Wahl bei Reparaturen und Wartungen des Fahrwerks. Dabei ist jedoch zu beachten, dass die Auswahl der passenden Rolle das spezifische Maschinenmodell, die Arbeitsbedingungen, die Belastungsintensität und den Geländetyp berücksichtigen muss, um optimale Effizienz und Langlebigkeit des Fahrwerksystems zu gewährleisten.
