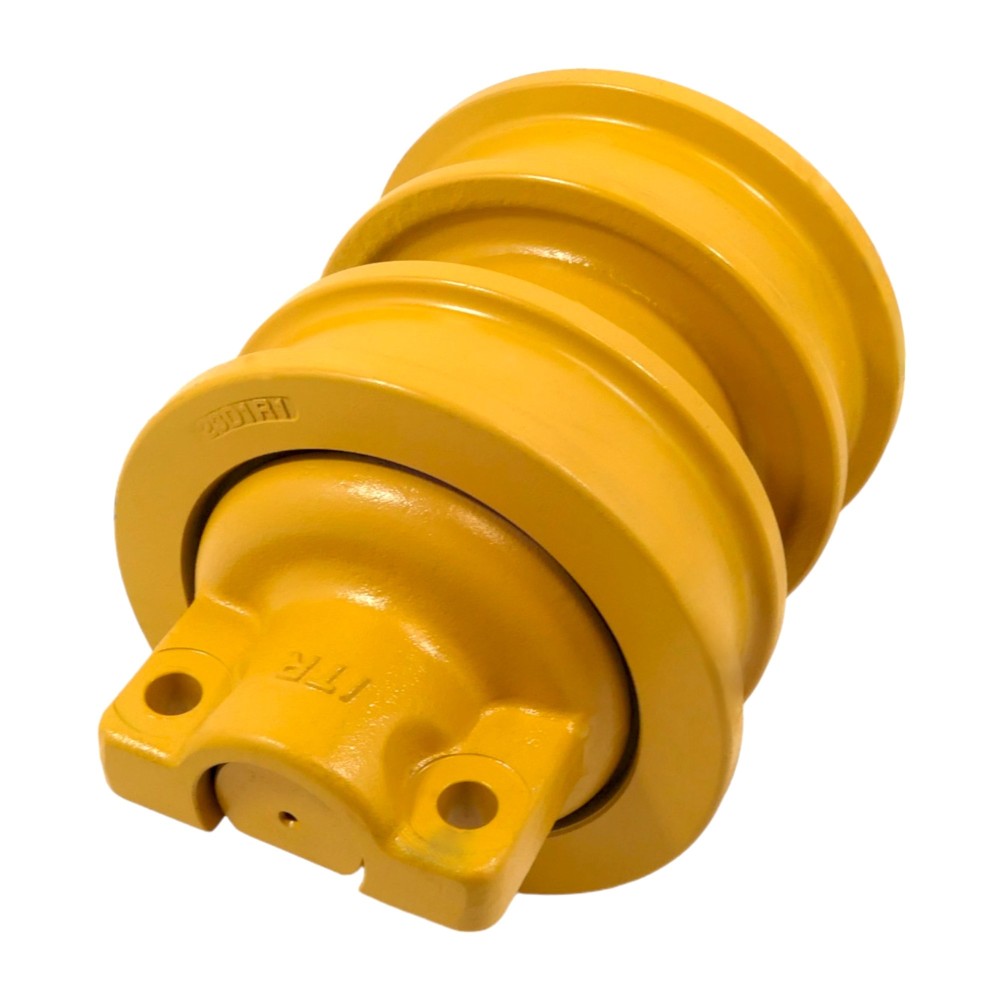

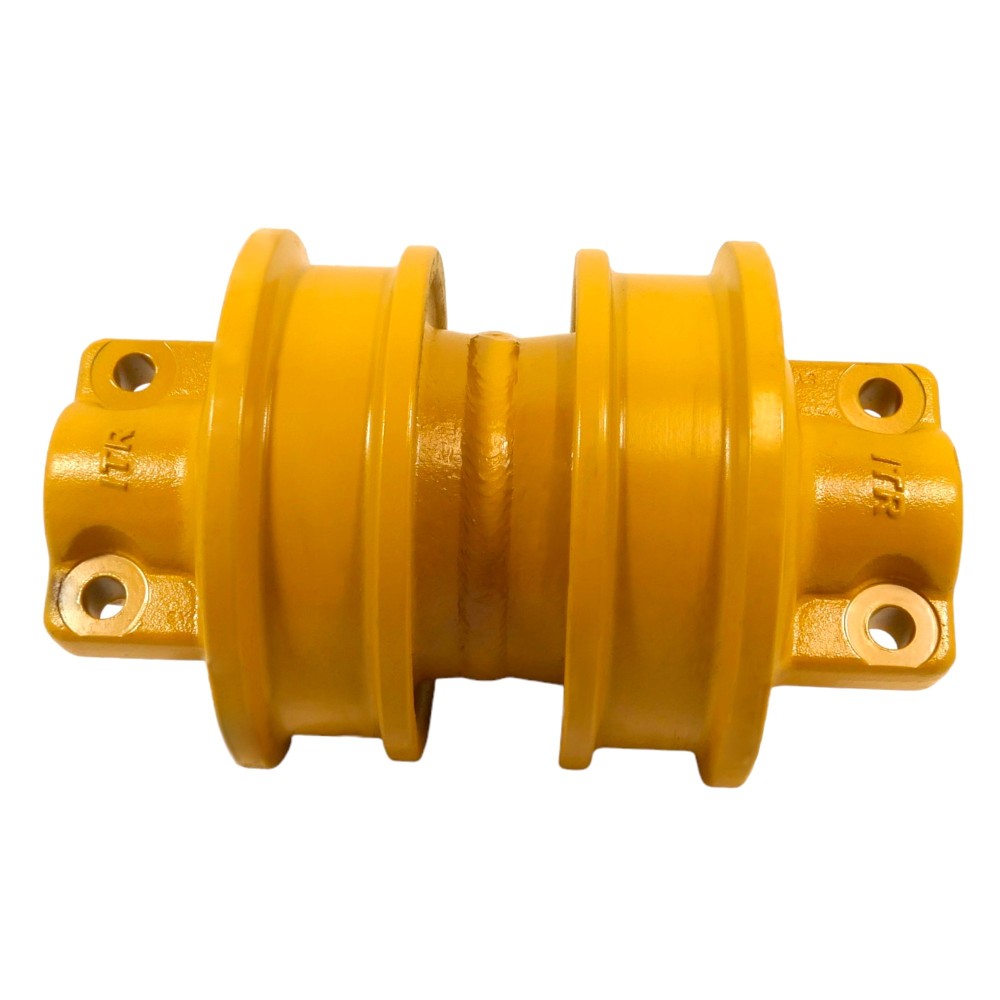

Unterwagenrolle CAT D6N D6M D5H zweiflanschig

Die doppelseitige untere Laufrolle CAT D6N D6M D5H ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Kettenplanierraupen von Caterpillar und anderen schweren Maschinen eingesetzt wird, die in schwierigem Gelände arbeiten. Diese Rolle sorgt für eine gleichmäßige Bewegung und eine gleichmäßige Gewichtsverteilung der Maschine auf die Ketten, was dazu beiträgt, den Verschleiß der Teile zu minimieren und die Belastung des Untergrunds, auf dem die Maschine fährt, zu reduzieren.

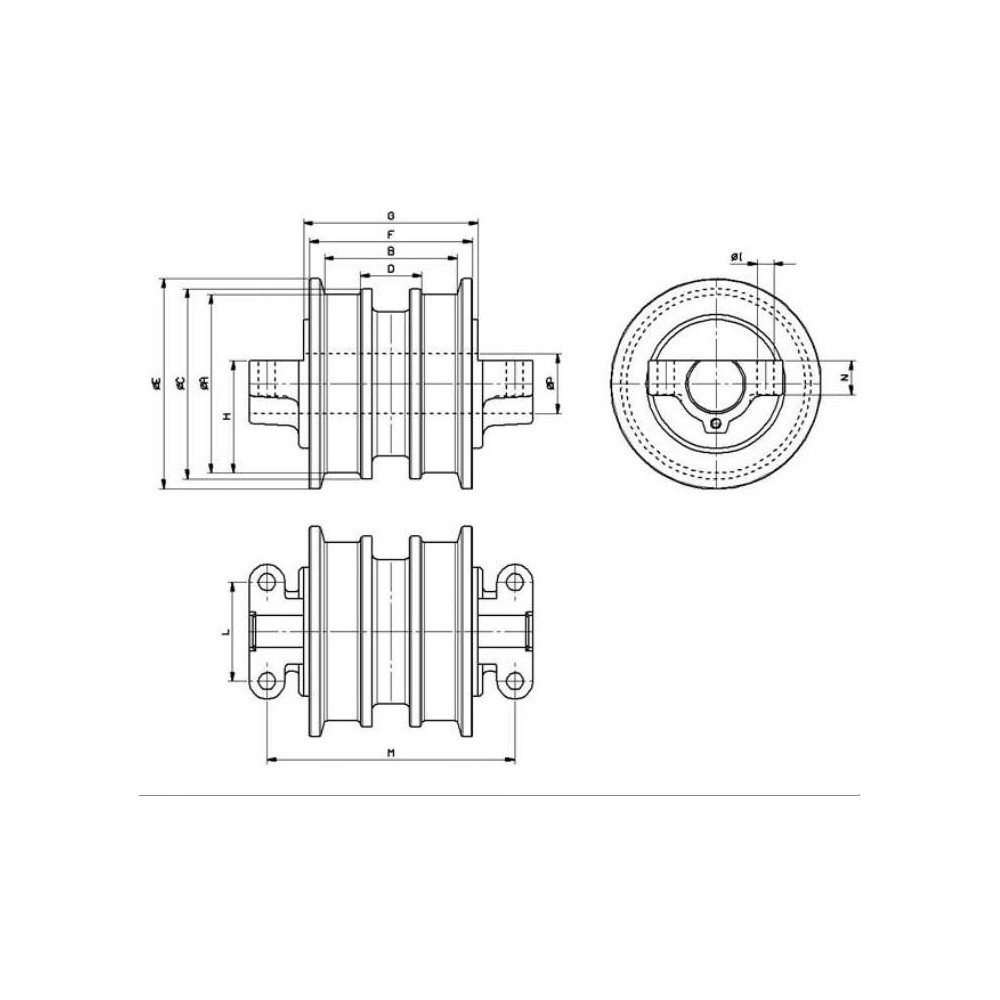

UNTERE LAUFROLLE DOPPELFLANSCH CAT D6N D6M D5H - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle:

UNTERE LAUFROLLE CAT - FUNKTION UND KONSTRUKTION

Die doppelseitige untere Laufrolle unterscheidet sich von ihrer einseitigen Variante dadurch, dass sie zwei Flansche besitzt, die für die korrekte Führung der Kette verantwortlich sind. Die Flansche befinden sich auf beiden Seiten der Rolle und arbeiten mit der inneren Oberfläche der Kettenglieder zusammen, um deren korrekte Positionierung zu gewährleisten. Das Vorhandensein von zwei Flanschen macht die Laufrolle besonders geeignet für Maschinen, die unter höherer Belastung arbeiten oder bei denen erhebliche Seitenkräfte auftreten.

Schlüsselelemente der Konstruktion der doppelseitigen Rolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt das Gewicht der Maschine sowie die Arbeitskräfte.
• Flansche – Zwei Flansche, die auf beiden Seiten der Rolle angebracht sind und die Kette auf der richtigen Spur halten. Sie schützen die Kette davor, von der Rolle abzufallen.
• Lagerung – Das Innere der Rolle enthält Lager, die eine reibungslose Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Doppelseitige Laufrollen werden hauptsächlich in Kettenmaschinen eingesetzt, bei denen eine stabile Kettenführung und eine hohe Belastbarkeit des Fahrwerksystems wichtig sind. Beispiele für solche Anwendungen sind:
• Kettenplanierraupen von Caterpillar – Besonders die Modelle CAT D6N, CAT D6M und CAT D5H, bei denen die untere Rolle für die stabile Unterstützung der Kette und die gleichmäßige Gewichtsverteilung der Maschine verantwortlich ist.
• Maschinen, die unter anspruchsvollen Geländebedingungen arbeiten – Die doppelseitige untere Rolle unterstützt die ordnungsgemäße Funktion des Fahrwerks bei Arbeiten auf steinigem, schlammigem oder unebenem Untergrund.
• Kettenfahrzeuge, die im Erdbewegungsbereich eingesetzt werden – Die Rolle hilft, die Stabilität der Maschine zu erhalten, den Kettenverschleiß zu reduzieren und die Effizienz des Fahrwerks zu verbessern.

DOPPELFLANSCH UNTERE LAUFROLLE CAT D6N D6M D5H

Der Rollmantel besteht aus tiefgehärtetem Stahl und ist so konstruiert, dass er vibrationsbeständig ist. Härtegrad 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Die Rollen sind wartungsfrei geschmiert für die gesamte Lebensdauer.

Doppelseitige untere Laufrollen für Caterpillar-Maschinen verwenden zunehmend moderne Materialien wie hochfeste Metalllegierungen und innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht die Verschleißfestigkeit und Belastbarkeit erheblich, was besonders bei Einsätzen unter schwierigen Bedingungen wichtig ist.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Die doppelseitige untere Laufrolle CAT D6N D6M D5H ist eine Schlüsselkomponente von Kettenfahrzeugen, insbesondere von Kettenplanierraupen, die unter anspruchsvollen Geländebedingungen arbeiten. Dank robuster Konstruktion, Verschleißfestigkeit und stabiler Kettenführung ist sie eine beliebte Wahl bei Reparaturen und Wartungen des Fahrwerks. Dabei ist jedoch zu beachten, dass die Auswahl der passenden Rolle das spezifische Maschinenmodell, die Einsatzbedingungen, die Belastungsintensität und den Geländetyp berücksichtigen muss, um optimale Effizienz und Langlebigkeit des Fahrwerksystems zu gewährleisten.
