Obere Stützrolle ohne Befestigungsbügel (Kappe), mit äußeren Führungsrändern Außere Breite zwischen den inneren Flanschen oder Breite des inneren Flansch der Rolle: 76mmm
Stützrollen für Minibagger von ITR sind speziell für die härtesten Einsätze und Umgebungen entwickelt.
Es steht eine vollständige Palette von Größen und Typen für alle gängigen Marken und Modelle zur Verfügung. ITR-Rollen sind geschmiedete Produkte, gefertigt aus ausgewählten Materialien wie Borkarbidstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Tiefgehende Wärmebehandlung und präzise Bearbeitung gewährleisten Gleichmäßigkeit und Konsistenz der Produktion. Genaue Montage, Schmierung für die gesamte Nutzungsdauer sowie Qualitätskontrollen während und nach der Fertigung sichern die Leistung und Zuverlässigkeit des Produkts.
Die Produktpalette der Lauf- und Stützrollen von ITR reicht von Minibaggern bis hin zu Bergbaumaschinen.
von KOMATSU® PC05 (Arbeitsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Arbeitsgewicht der Maschine 248 Tonnen)
Die Unterwagenkomponenten von ITR werden von den Konstruktions- und Entwicklungsabteilungen von USCO unter Einsatz moderner CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten entwickelt, konstruiert und gebaut. Die Produktlinie der ITR-Unterwagen wird vollständig intern verwaltet. Von der Rohstoffbeschaffung über die Bauteilauslegung, mechanische Bearbeitung, Wärmebehandlung bis hin zur kompletten Montage und Endprüfung. Zahlreiche Qualitätskontrollen werden bereits ab dem Rohstoffkauf durchgeführt. Die Kontrollen basieren auf Wissen und Erfahrung im Bereich metallurgischer Prozesse und Materialtechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer des Rollengummis wird auf die Lebensdauer der Kettenglieder abgestimmt. Die Stützrollen besitzen induktiv gehärtete Schalen zur Erhöhung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsfestigkeit bei Erhalt der Kernmaterialeigenschaften. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass sie Reibung und Verschleiß reduzieren und maximale Festigkeit gewährleisten. Dauergeschmiert für minimalen Wartungsaufwand.
Bronzebeschichtetes Gleitlager. Die Konstruktion bietet eine große Auflagefläche zur besseren Lastverteilung. Die weiche Bronzescheibe im Lager schützt vor feinen Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone Dichtung besteht aus zwei metallischen Dichtungsringen und zwei Gummiringen. Die Gummiringe sorgen für den richtigen Druck auf beiden Seiten der metallischen Dichtungsringe. Beständig gegen dauerhafte Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone Dichtungen sind so ausgelegt, dass sie mehrere Laufzeiten der Lauffläche überdauern, abhängig von den individuellen Einsatzbedingungen.
Die Produktlinie der ITR-Unterwagen bietet das vollständigste Sortiment auf dem Markt, das Standardanwendungen für Bagger und Planierraupen sowie eine vollständige Palette von Unterwagenelementen für Asphaltfertiger, Bohrgeräte und Holzerntegeräte umfasst. Produktionsflexibilität und Erfahrung im Design positionieren die ITR-Unterwagenlinie außerdem gut, um kundenspezifische Produkte für Sonderanwendungen zu liefern. Traktoren, Planierraupen, Kettenminibagger, kompakte Kettenschlepper, Forstmaschinen, Hydraulikbagger, Holzfällmaschinen, Kräne, Rohrverleger, Mähdrescher, Asphaltfertiger, mobile Brecher...

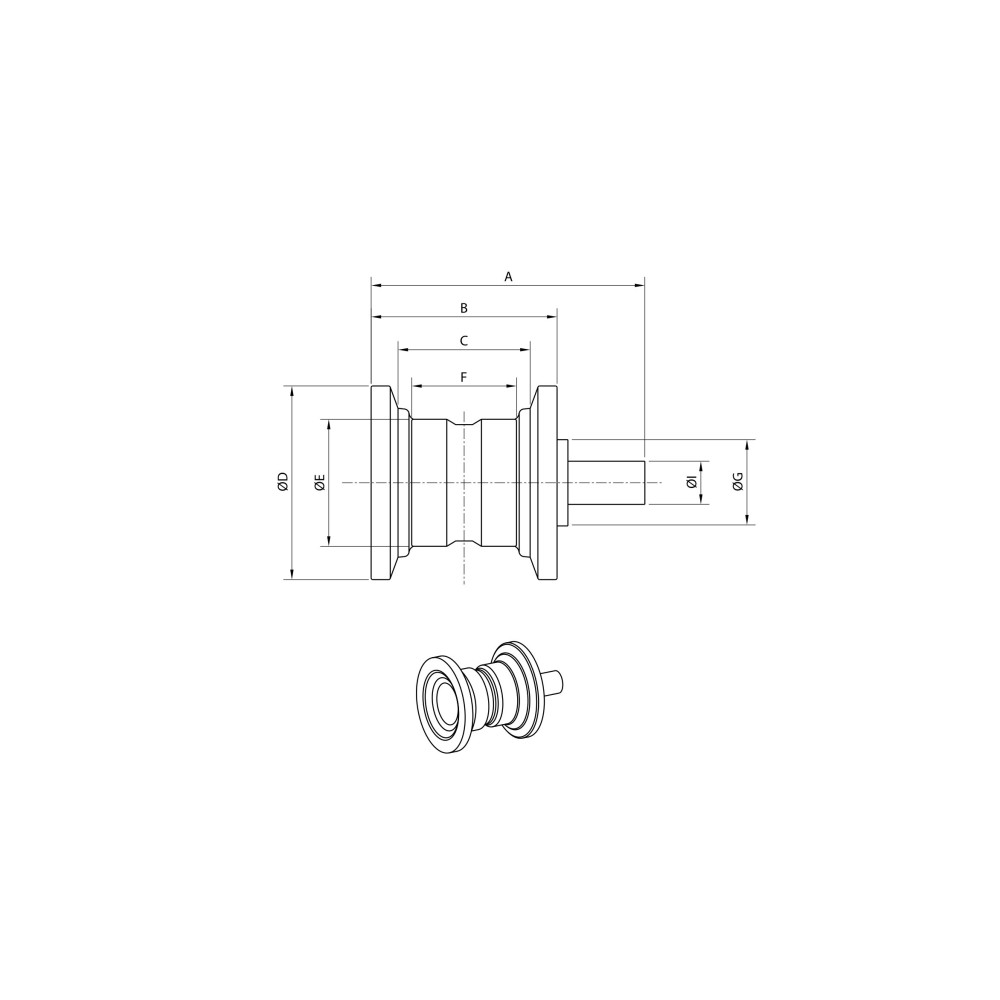

Abmessungen: |
|---|
| A | 181,50 mm |
| B | 126,00 mm |
| D | 130,00 mm |
| E | 72,00 mm |
| F | 76,00 mm |
| G | 36,00 mm |
| I | 30,00 mm |
passend unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| KOMATSU | PC10 | - | - |
| KOMATSU | PC15 | - | - |
| KOMATSU | PC20 | - | - |
| KOMATSU | PC28 | - | UD |
| KOMATSU | PC28 | - | UU |
Alternative Indizes / Cross |
|---|
| 20N.35.71200 | 3F1028051 | C1430100N00 | UH076Z0C |
