Obere Stützrolle ohne Befestigungsbügel (Kappe), ohne Führungsränder Außere Breite zwischen den inneren Flanschen oder Breite des inneren Rollenflansches: 102mm
Stützrollen für Minibagger von ITR sind speziell für die härtesten Einsätze und Umgebungen konzipiert.
Es ist eine vollständige Palette von Größen und Typen für alle gängigen Marken und Modelle verfügbar. ITR Rollen sind geschmiedete Produkte, gefertigt aus ausgewählten Materialien wie Borrstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Eine tiefe Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz in der Produktion. Präzise Montage, Schmierung für die gesamte Nutzungsdauer sowie Qualitätskontrolle während und nach der Produktion gewährleisten Leistung und Zuverlässigkeit des Produkts.

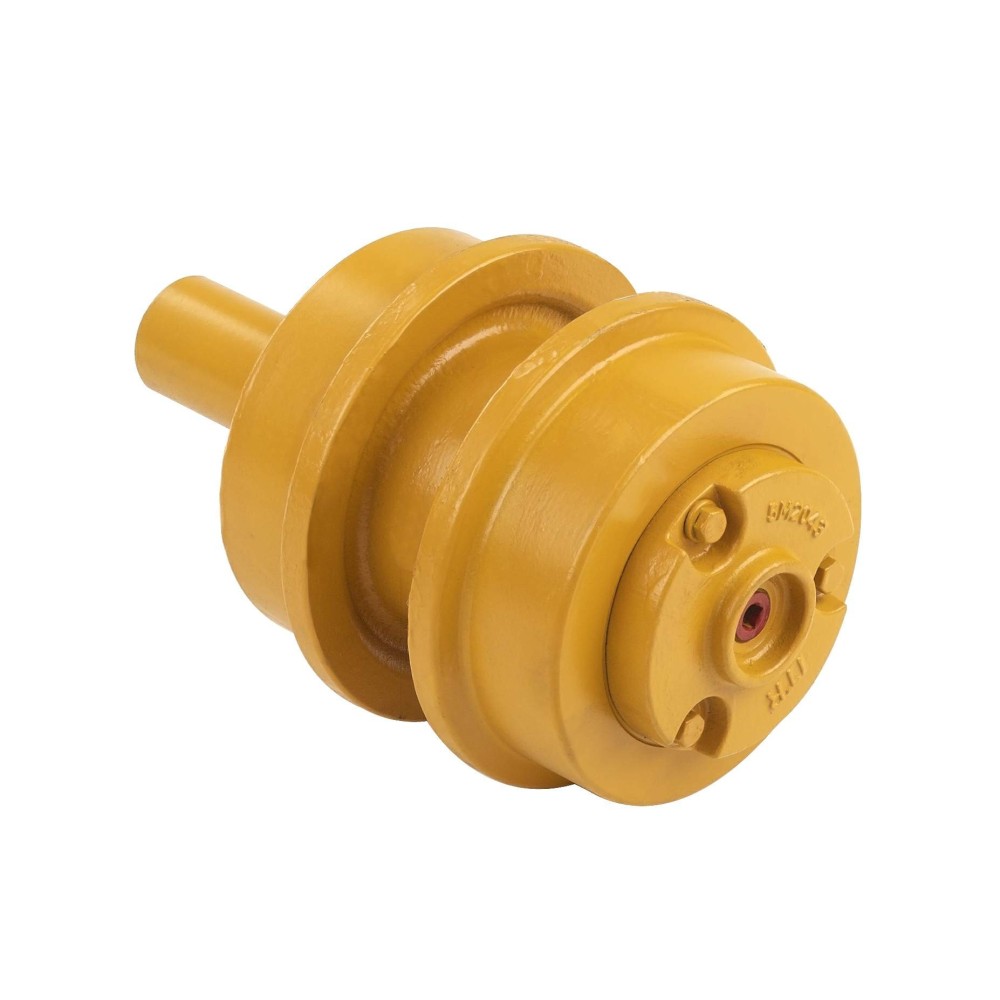

Das Sortiment der Lauf- und Stützrollen von ITR umfasst Geräte vom Minibagger bis hin zu Bergbau-Maschinen.
von KOMATSU® PC05 (Betriebsgewicht 1,4 Tonnen) bis HITACHI® EX25OO (Betriebsgewicht 248 Tonnen)
Die ITR Fahrwerkskomponenten werden von den Ingenieur- und F&E-Abteilungen von USCO entwickelt, konstruiert und gefertigt, unter Nutzung modernster CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten. Die ITR Fahrwerksproduktlinie wird vollständig intern verwaltet. Beginnend beim Rohstoffeinkauf, über das Design der Komponenten, mechanische Bearbeitung, Wärmebehandlung, die gesamte Montage bis hin zur Endkontrolle. Zahlreiche Qualitätsprüfungen werden bereits beim Rohstoffeinkauf durchgeführt. Die Kontrollen basieren auf Fachwissen und Erfahrung in Metallurgieprozessen und Werkstofftechnik.
Funktion der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Rollenlaufbahn ist auf die Lebensdauer der Kettenglieder abgestimmt. Die Stützrollen sind induktiv gehärtete Gehäuse für erhöhte Oberflächenhärte, Verschleißfestigkeit und Ermüdungsfestigkeit bei Erhalt der Kerneigenschaften. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß minimiert und maximale Festigkeit gewährleistet werden. Für die gesamte Lebensdauer geschmiert, für minimalen Wartungsaufwand.
Bronzebuchsenlager. Die Konstruktion bietet eine große Oberfläche für eine bessere Lastverteilung. Die weiche Bronzebeschichtung im Lager schützt vor feinen Verschmutzungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone Dichtung besteht aus zwei Metall-Dichtungsringen und zwei Gummiringen. Die Gummiringe gewährleisten den erforderlichen Druck auf beiden Seiten der Metallringe. Beständig gegen bleibende Verformungen und Temperaturwechsel von -40 °C bis 110 °C. Duo-Cone Dichtungen sind so ausgelegt, mehrere Lebensdauern der Laufbahn zu überstehen, abhängig von den individuellen Einsatzbedingungen.
Die ITR Fahrwerksproduktlinie bietet das umfassendste Sortiment auf dem Markt, das Standardanwendungen für Bagger und Planierraupen sowie die vollständige Palette an Fahrwerkskomponenten für Asphaltmaschinen, Bohrmaschinen und Holzgewinnungsmaschinen umfasst. Die Flexibilität in der Produktion und Projekterfahrung positionieren die ITR Fahrwerkslinie ebenfalls hervorragend, um kundenspezifische Produkte für Spezialanwendungen bereitzustellen. Traktoren, Kettenplanierraupen, Minibagger, kompakte Kettenschaufellader, Forstmaschinen, Hydraulikbagger, Rodungsmaschinen, Kräne, Rohrverleger, Mähdrescher, Asphaltverteiler, mobile Brecher...

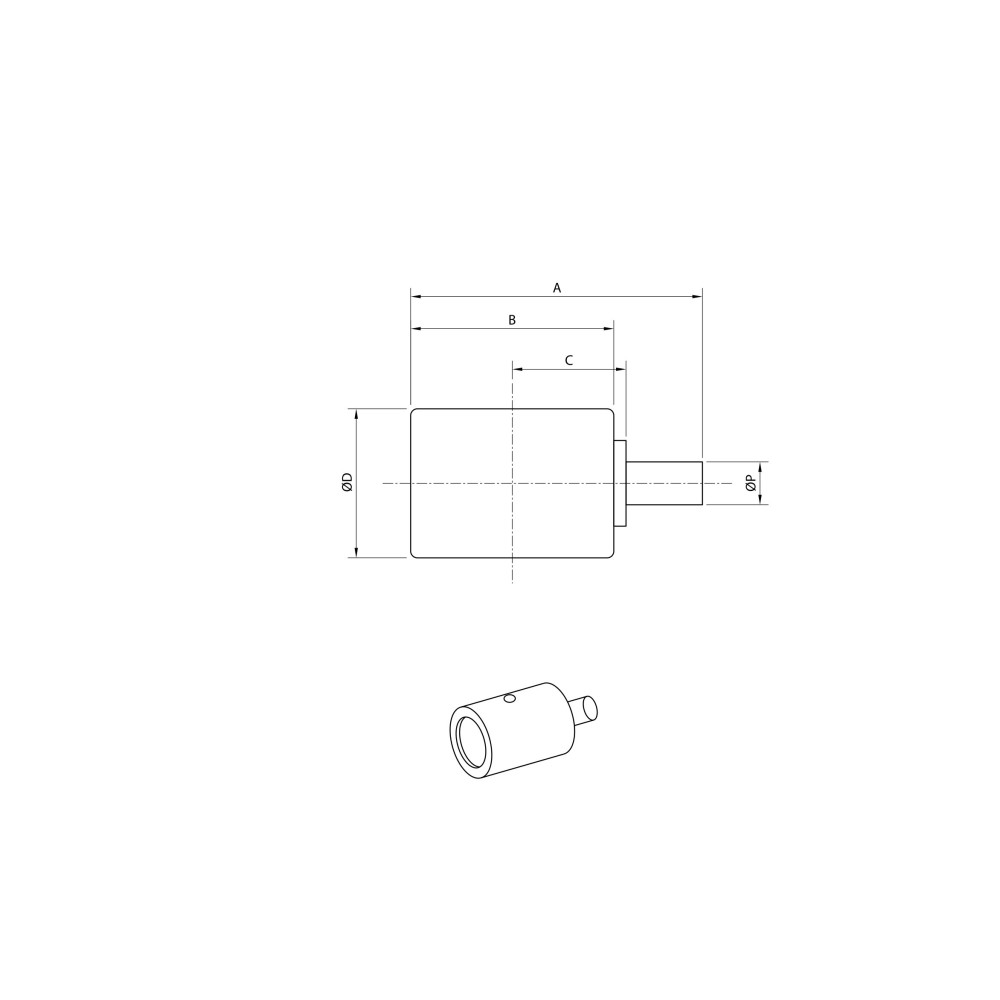

Abmessungen: |
|---|
| A | 159,00 mm |
| B | 102,00 mm |
| C | 72,00 mm |
| D | 82,00 mm |
| P | 34,00 mm |
passend unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| CASE | 50 | - | - |
| CASE | CX40 | - | B |
| CASE | CX50 | - | - |
| CASE | CX50 | - | B |
| CASE | CX55 | - | B |
| CNH | E40 | - | SR |
| CNH | E45 | - | B-SR |
| CNH | E45 | - | SR |
| CNH | E50 | - | - |
| CNH | E50 | - | SR |
| CNH | E55 | - | B |
| KOBELCO | 50 | - | SR |
| KOBELCO | SK045 | - | - |
| KOBELCO | SK050 | - | - |
| KOBELCO | SK40 | - | SR |
| KOBELCO | SK45 | - | SR |
| KOBELCO | SK50 | - | SR |
| KOBELCO | SK50 | - | UR |
| KOBELCO | SK60 | - | MARK III |
| KOBELCO | SK60 | - | MARK IV |
| KOBELCO | SK60 | - | MARK V |
| KOBELCO | SK60 | - | SR |
| KOBELCO | SK60 | - | STEEL |
| O&K | RH1.45 | - | SR |
| CASE | CX40 | B | - |
| CASE | CX50 | B | - |
| CASE | CX55 | B | - |
| CNH | E40 | SR | - |
| CNH | E45 | B-SR | - |
| CNH | E45 | SR | - |
| CNH | E50 | SR | - |
| CNH | E55 | B | - |
| KOBELCO | 50 | SR | - |
| KOBELCO | 50 | SR | 3 |
| KOBELCO | 50 | SR | 3 - NA |
| KOBELCO | 50 | SR | ACERA- NA |
| KOBELCO | SK045 | - | 2 |
| KOBELCO | SK40 | SR | - |
| KOBELCO | SK40 | SR | NA |
| KOBELCO | SK45 | SR | - |
| KOBELCO | SK45 | SR | 2 |
| KOBELCO | SK45 | SR | 2 - GLOBAL |
| KOBELCO | SK45 | SR | 2 - NA |
| KOBELCO | SK50 | SR | - |
| KOBELCO | SK50 | SR | 3 |
| KOBELCO | SK50 | UR | - |
| KOBELCO | SK50 | UR | 2 |
| KOBELCO | SK50 | UR | 3 |
| KOBELCO | SK60 | MARK III | - |
| KOBELCO | SK60 | MARK IV | - |
| KOBELCO | SK60 | MARK V | - |
| KOBELCO | SK60 | SR | - |
| KOBELCO | SK60 | STEEL | - |
| O&K | RH1.45 | SR | - |
Alternative Indexnummern / Cross |
|---|
| 24100N6291F1 | 24100N6291F2 | 24100N6291F3 | 72951948 |
| 77278940 | LE64D01006F1 | MU5198 | UH102B0D |
