Obere Laufrolle ohne Befestigungsbügel (Kappe), ohne Führungskante Außenbreite zwischen den inneren Flanschen oder Breite des inneren Flansches der Rolle: 120mmm
Die Laufrollen für Minibagger von ITR sind speziell für die anspruchsvollsten Einsätze und Umgebungen konzipiert.
Es ist eine vollständige Palette von Größen und Typen für alle gängigen Marken und Modelle erhältlich. ITR-Laufrollen sind geschmiedete Produkte, hergestellt aus sorgfältig ausgewählten Materialien wie Borstahl, hochfesten Gussstücken und erstklassigen Komponenten.
Tiefe Wärmebehandlung und präzise Bearbeitung garantieren Gleichmäßigkeit und Konsistenz bei der Produktion. Präzise Montage, Schmierung für die gesamte Lebensdauer und Qualitätskontrollen während und nach der Produktion gewährleisten Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der Lauf- und Stützrollen von ITR reicht von Minibaggern bis zu Bergbaumaschinen.
von KOMATSU® PC05 (Betriebsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Betriebsgewicht der Maschine 248 Tonnen)
Die Fahrwerkskomponenten von ITR werden von den Ingenieur- und Forschungsabteilungen der USCO unter Einsatz modernster CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten entwickelt, konstruiert und gefertigt. Die Produktlinie des ITR-Fahrwerks wird vollständig intern verwaltet. Von der Rohmaterialbeschaffung über die Konstruktion der Teile, die mechanische Bearbeitung, die Wärmebehandlung, den gesamten Montageprozess bis hin zur Endkontrolle. Zahlreiche Qualitätskontrollen werden bereits bei der Rohstoffbeschaffung durchgeführt. Die Kontrollen basieren auf Wissen und Erfahrung in metallurgischen Prozessen und Materialtechnik.
Funktionen der oberen Laufrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Laufrollenlauffläche ist auf die Lebensdauer der Kettenglieder abgestimmt. Die Laufrollengehäuse sind induktiv gehärtet, um die Oberflächenhärte, Verschleißfestigkeit und Ermüdungsfestigkeit bei Erhalt der Kernmaterialeigenschaften zu erhöhen. Werte zwischen 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass sie Reibung und Verschleiß minimieren und maximale Festigkeit gewährleisten. Für die gesamte Lebensdauer geschmiert, um minimale Wartung zu gewährleisten.
Bronzebuchse mit Gleitlager. Das Design bietet eine große Auflagefläche für eine bessere Lastverteilung. Die weiche Bronzeschildlage im Lager schützt vor feinen Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei metallischen Dichtungsringen und zwei Gummiringen. Die Gummiringe üben den richtigen Druck auf beide Seiten der metallischen Dichtungsringe aus. Beständig gegen bleibende Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone-Dichtungen sind so ausgelegt, dass sie je nach individuellen Bedingungen mehrere Lebensdauern der Lauffläche überstehen.
Die ITR-Fahrwerksproduktlinie bietet das umfassendste am Markt verfügbare Sortiment, das den Standardeinsatz von Baggern und Planierraupen sowie eine vollständige Palette von Fahrwerkselementen für Asphaltmaschinen, Bohr- und Holzgewinnungsmaschinen umfasst. Produktionsflexibilität und Designkompetenz positionieren die ITR-Fahrwerkslinie auch gut, um „maßgeschneiderte“ Produkte für spezielle Anwendungen zu liefern. Traktoren, Kettenplanierraupen, Minibagger, kompakte Kettenschaufellader, Forstmaschinen, Hydraulikbagger, Holzeinschlagmaschinen, Kräne, Rohrverleger, Mähdrescher, Asphaltfertiger, mobile Brecher usw.

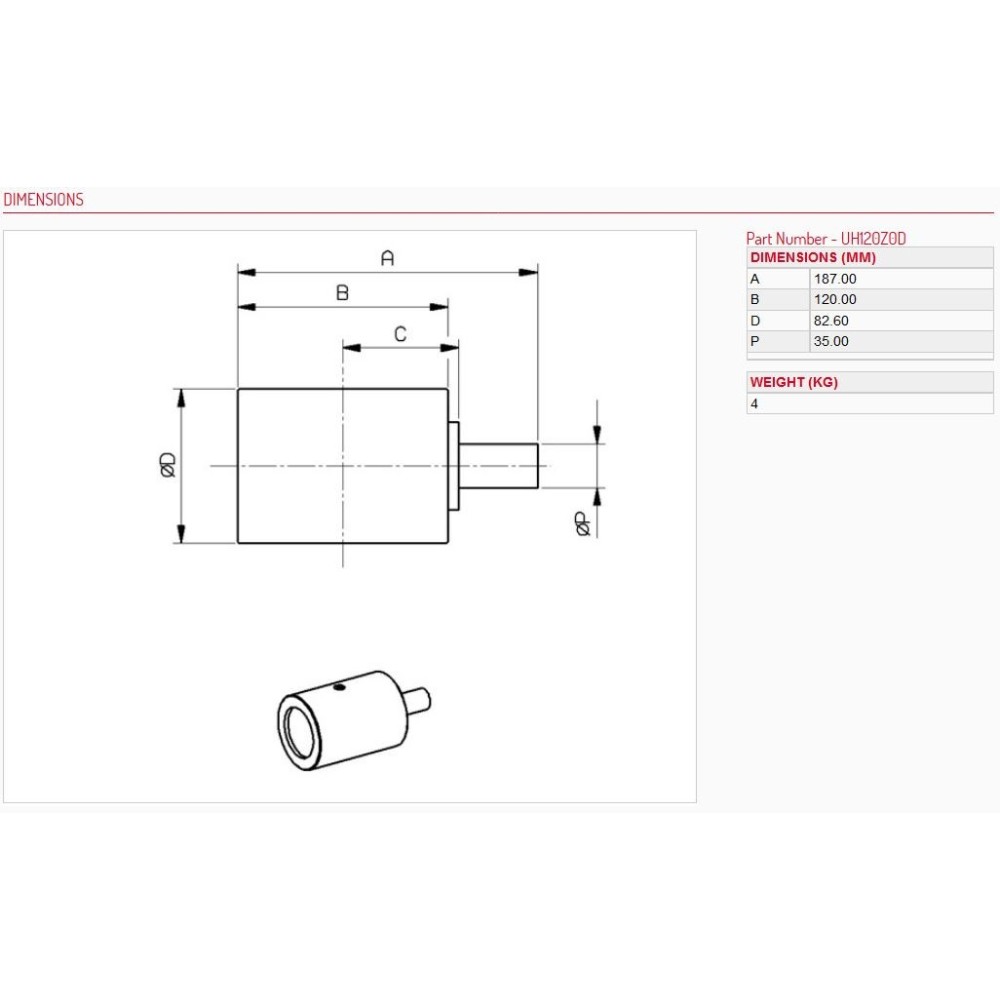

Abmessungen: |
|---|
| A | 187,00 mm |
| B | 120,00 mm |
| D | 82,60 mm |
| P | 35,00 mm |
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| IHI | 25 | - | NX |
| IHI | 25 | - | VX |
| IHI | 28 | - | N |
| IHI | 30 | - | J |
| IHI | 30 | - | NX |
| IHI | 30 | - | UJ |
| IHI | 30 | - | VX |
| IHI | 35 | - | NX |
| IHI | 35 | - | VX |
| IHI | 40 | - | JX |
| IHI | 40 | - | NX |
| IHI | 45 | - | JX |
| IHI | 45 | - | NX |
| IHI | 55 | - | J |
| IHI | 55 | - | N |
| IHI | 55 | - | UJ |
| IHI | 65 | - | NX |
| IHI | 65 | - | VX |
| IHI | 80 | - | NX |
| IHI | IS40 | - | G |
Alternative Indizes / Cross |
|---|
| 530060800 | F30000500 |
