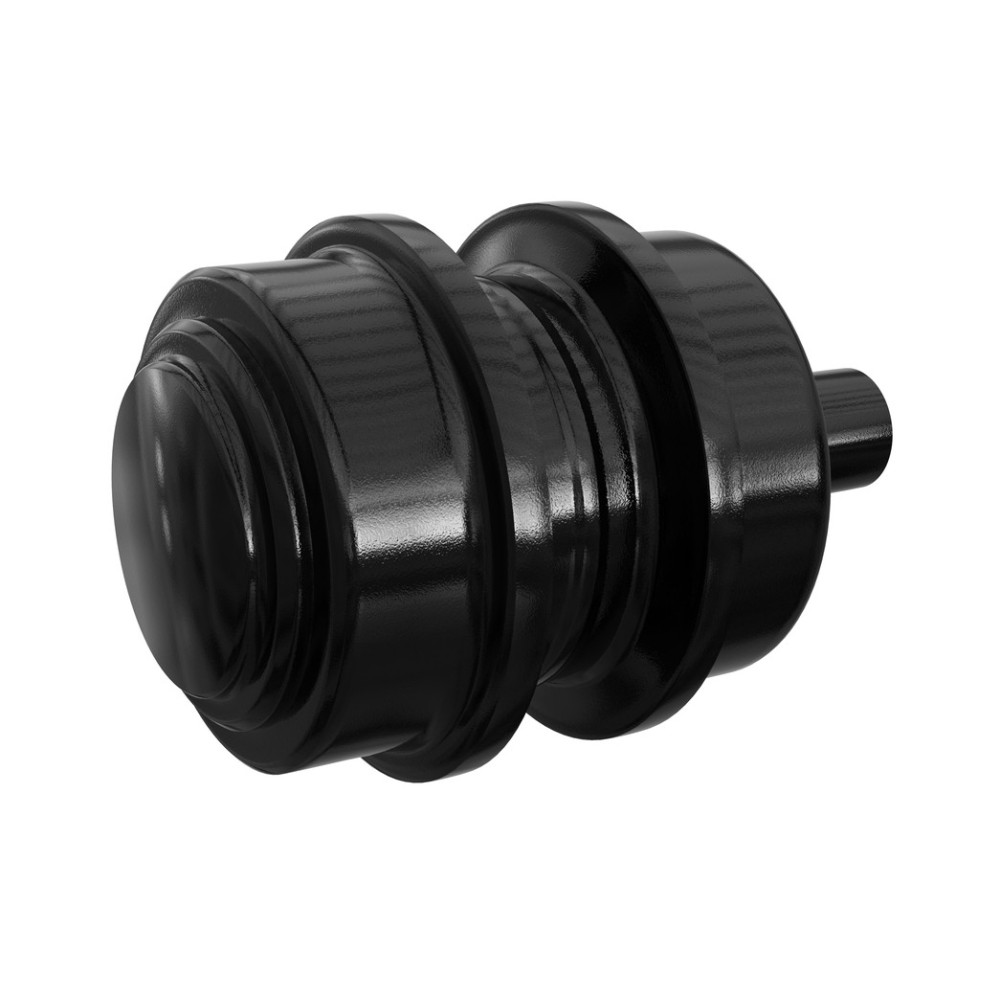

Obere Stützrolle ohne Befestigungsbügel (Kappe), mit inneren Führungsrändern. Außenbreite zwischen den inneren Flanschen oder Breite des inneren Rollenflansches: 40 mm
Die Stützrollen für Minibagger von ITR sind speziell für anspruchsvollste Einsätze und Umgebungen entwickelt.
Eine vollständige Palette von Größen und Typen ist für alle gängigen Marken und Modelle verfügbar. ITR Rollen sind geschmiedete Produkte, gefertigt aus ausgewählten Materialien wie Borstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Tiefgehende Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz in der Fertigung. Präzise Montage, wartungsfreie Schmierung für die gesamte Nutzungsdauer sowie Qualitätskontrollen während und nach der Produktion sichern Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der Lauf- und Stützrollen von ITR reicht von Minibaggern bis hin zu Bergbau-Maschinen,
von KOMATSU® PC05 (Arbeitsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Arbeitsgewicht der Maschine 248 Tonnen)
Die ITR Unterwagenkomponenten werden von den Ingenieur- und F&E-Abteilungen von USCO entwickelt, konstruiert und mit den neuesten CAD-Systemen unter Zusammenarbeit mit Partneruniversitäten gefertigt. Die Produktlinie der ITR Unterwagen wird vollständig im eigenen Haus verwaltet. Beginnend mit dem Rohstoffeinkauf, über die Konstruktion der Bauteile, die mechanische Bearbeitung, die Wärmebehandlung, den gesamten Montageprozess bis hin zur Endkontrolle. Es werden zahlreiche Qualitätskontrollen ab dem Rohstoffeinkauf durchgeführt. Die Kontrollen basieren auf fundiertem Wissen und Erfahrung im Bereich metallurgischer Prozesse und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Laufbahn der Rolle ist auf die Lebensdauer der Kettenglieder der Kette abgestimmt. Stützrollen verfügen über induktiv gehärtete Gehäuse für erhöhte Oberflächenhärte, Verschleißfestigkeit und Ermüdungsbeständigkeit bei gleichzeitiger Erhaltung der Kerneigenschaften. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß reduziert und maximale Belastbarkeit sichergestellt werden. Dauergeschmiert für minimalen Wartungsaufwand.
Gleitlager mit Bronzelagerbuchse. Das Design bietet eine große Oberfläche zur besseren Lastverteilung. Die weiche Bronzeauflage im Lager schützt vor feinem Schmutz, der Welle und Dichtungen beschädigen könnte. Die Duo-Cone-Dichtung besteht aus zwei Metalldichtungsringen und zwei Gummiringen. Die Gummiringe sorgen für den entsprechenden Druck auf beiden Seiten der Metallringe. Beständig gegen dauerhafte Verformungen und Temperaturwechsel von -40 °C bis 110 °C. Duo-Cone-Dichtungen sind so konzipiert, mehrere Lebensdauern der Laufbahn zu überstehen, abhängig von den individuellen Einsatzbedingungen.
Die ITR Unterwagenproduktlinie bietet das umfassendste am Markt verfügbare Sortiment, das Standardanwendungen von Baggern und Planierraupen umfasst, ergänzt durch komplette Unterwagenelemente für Asphaltmaschinen, Bohr- und Forstmaschinen. Produktionsflexibilität und Designkompetenz positionieren die ITR Unterwagenlinie zudem gut, um Sonderanfertigungen für spezielle Anwendungen zu liefern. Traktoren, Kettenschaufellader, Minibagger, kompakte Kettenlader, Forstmaschinen, hydraulische Bagger, Holzerntegeräte, Kräne, Rohrleger, Asphaltfertiger, mobile Brecher.

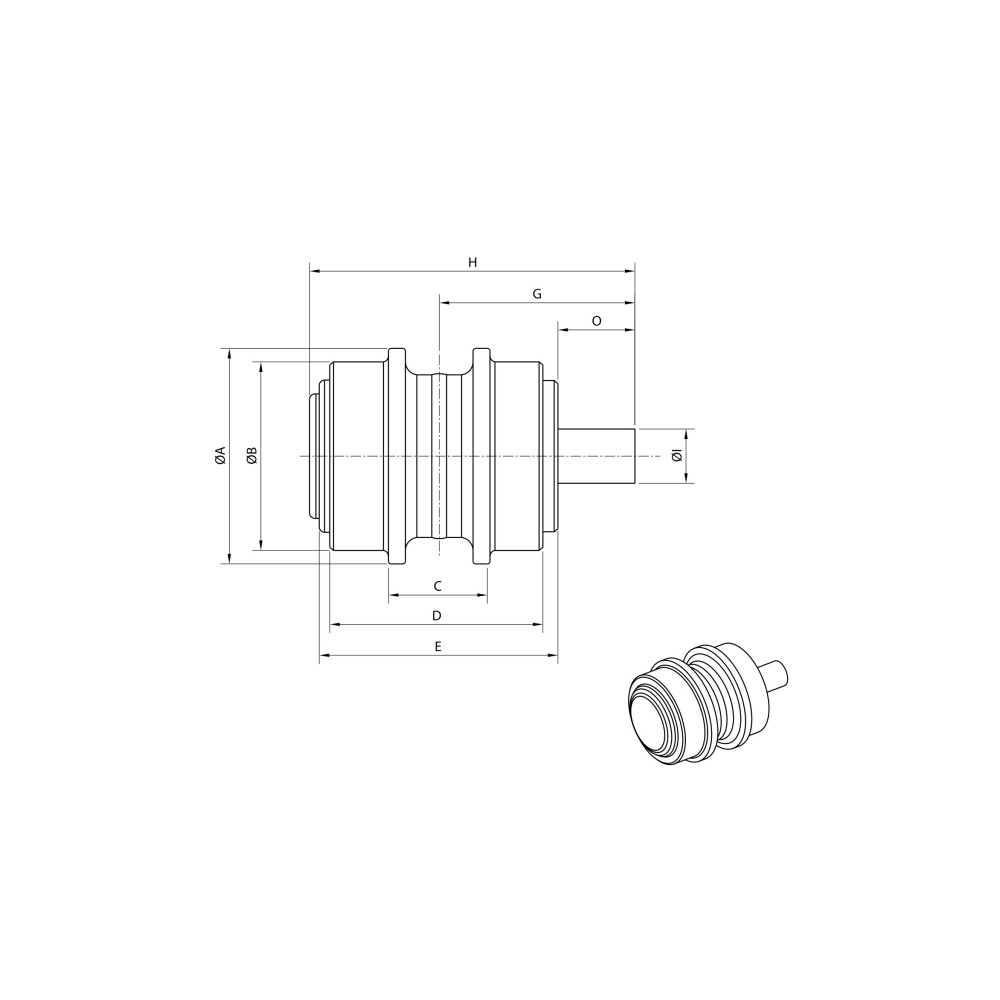

Abmessungen: |
|---|
| A | 104,00 mm |
| B | 80,00 mm |
| C | 40,00 mm |
| D | 107,00 mm |
| E | 108,00 mm |
| G | 89,00 mm |
| H | 154,00 mm |
| I | 30,00 mm |
| O | 27,00 mm |
passt unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| CASE | CK31 | - | - |
| CASE | CK35 | - | - |
| CASE | CX28 | - | - |
| CASE | CX31 | - | - |
| CASE | CX35 | - | - |
| FERMEC | MF128 | - | - |
| FERMEC | MF130 | - | - |
| FERMEC | MF135 | - | - |
| NEUSON | 2503 | - | - |
| NEUSON | 2503 | - | RD |
| NEUSON | 28 | - | Z |
| NEUSON | 3003 | - | RD |
| NEUSON | 3503 | - | RD |
| NEUSON | 3703 | - | RD |
| NEUSON | 38 | - | Z |
| PEL JOB | EB250 | - | XT |
| PEL JOB | EB300 | - | XT |
| PEL JOB | EB350 | - | XT |
| PEL JOB | LS286 | - | - |
| PEL JOB | LS386 | - | - |
| VOLVO | EC25 | - | - |
| VOLVO | EC30 | - | - |
| VOLVO | EC35 | - | - |
| VOLVO | ECR28 | - | - |
| VOLVO | ECR38 | - | - |
Alternative Kennzeichnungen / Cross |
|---|
| 1000068832 | 11802693 | 2522405 | 47043012 |
| 6011946M91 | E5231035 | MU3074 | UH040Z0B |
| VOE11802693 |
