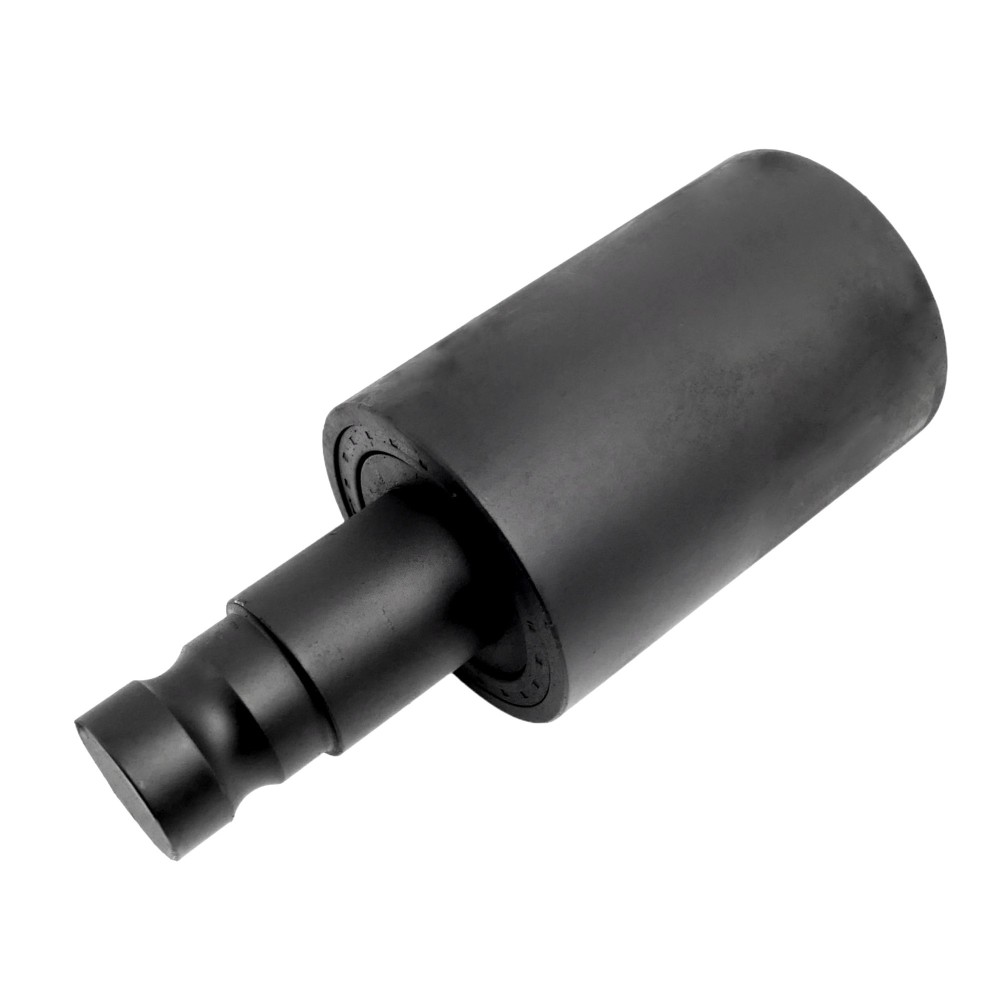

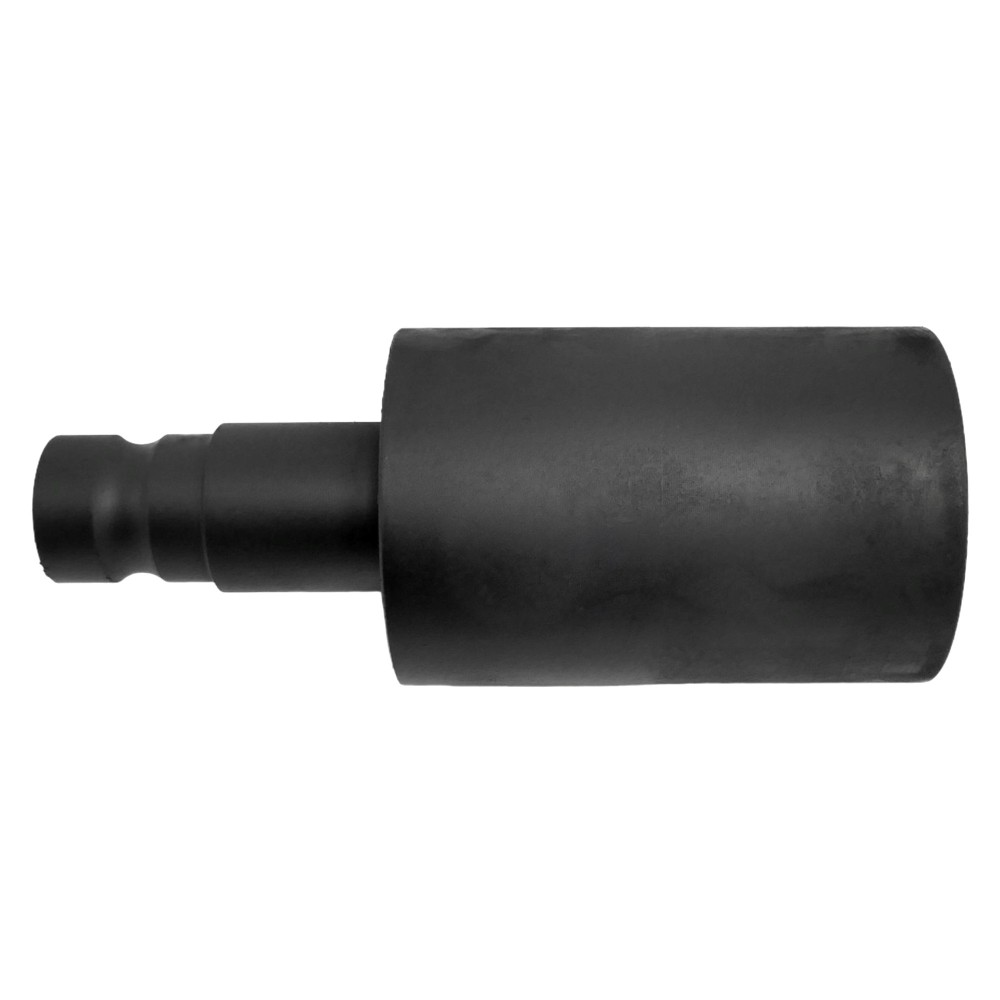

Obere Laufrolle ohne Befestigungsbügel (Kappe), ohne Führungsrippen Außendicke zwischen den inneren Flanschen oder Breite des inneren Flansch der Rolle: 100mm
Laufrollen für Minibagger von ITR sind speziell für die härtesten Einsätze und Umgebungen konzipiert.
Es ist eine vollständige Palette von Größen und Typen für alle gängigen Marken und Modelle verfügbar. ITR Rollen sind geschmiedete Produkte, hergestellt aus ausgewählten Materialien wie Borstahl, hochfesten Gussstücken und Komponenten höchster Qualität.
Tiefgehende Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz in der Produktion. Exakte Montage, lebenslange Schmierung sowie Qualitätskontrolle während und nach der Produktion gewährleisten Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der Lauf- und Stützrollen von ITR umfasst Minibagger bis hin zu Bergbaumaschinen.
von KOMATSU® PC05 (Betriebsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Betriebsgewicht der Maschine 248 Tonnen)
Die Fahrwerkskomponenten von ITR werden von den Engineering- und F&E-Abteilungen von USCO entwickelt, konstruiert und entworfen, unter Einsatz modernster CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten. Die Produktlinie der ITR-Fahrwerke wird vollständig eigenständig verwaltet. Beginnend mit dem Rohstoffeinkauf, über die Konstruktion der Bauteile, mechanische Bearbeitung, Wärmebehandlung, den gesamten Montageprozess bis hin zur Endkontrolle. Zahlreiche Qualitätsprüfungen finden statt, beginnend beim Rohstoffeinkauf. Die Prüfungen basieren auf Wissen und Erfahrung im Bereich metallurgischer Prozesse und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Rollenlaufbahn ist an die Lebensdauer der Kettenlaschen angepasst. Die Stützrollen verfügen über induktiv gehärtete Schalen zur Erhöhung der Oberflächenhärte, Verschleißbeständigkeit und Ermüdungsfestigkeit bei Erhaltung der Kerneigenschaften. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konzipiert, dass Reibung und Verschleiß minimiert und maximale Festigkeit gewährleistet wird. Lebenslang geschmiert für minimalen Wartungsaufwand.
Bronzebeschichtetes Gleitlager. Die Konstruktion bietet eine große Oberfläche für bessere Lastverteilung. Die weiche Bronzeschildschicht im Lager schützt vor feinen Verschmutzungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metall-Dichtringen und zwei Gummiringen. Die Gummiringe sorgen für den erforderlichen Druck auf beiden Seiten der Metall-Dichtringe. Beständig gegen dauerhafte Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone-Dichtungen sind so konzipiert, mehrere Lebenszyklen der Laufbahn zu überstehen, abhängig von den individuellen Einsatzbedingungen.
Die Produktlinie der ITR-Fahrwerke bietet das umfassendste Sortiment auf dem Markt, das Standardanwendungen für Bagger und Planierraupen sowie die vollständige Palette von Fahrwerkskomponenten für Asphaltmaschinen, Bohranlagen und Forstmaschinen umfasst. Produktionsflexibilität und Konstruktionskompetenz positionieren die ITR-Fahrwerkslinie außerdem gut, um kundenspezifische Lösungen für Sonderanwendungen zu liefern. Traktoren, Planierraupen, Kettenminibagger, kompakte Kettenlader, Forstmaschinen, Hydraulikbagger, Rodungsmaschinen, Kräne, Rohrleger, Straßenfertiger, mobile Brecher...
Abmessungen: |
|---|
| A | 168,00 mm |
| B | 100,00 mm |
| C | 86,00 mm |
| D | 70,00 mm |
| P | 30,00 mm |
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| HITACHI | ZX27 | - | U |
| HITACHI | ZX29 | - | U |
| HITACHI | ZX30 | - | U |
| HITACHI | ZX35 | - | U |
| HITACHI | ZX38 | - | U |
| JD | 35 | - | D |
| KOMATSU | PC10 | - | - |
| KOMATSU | PC20 | - | - |
| KOMATSU | PC25 | - | R |
| KOMATSU | PC27 | - | MR |
| KOMATSU | PC27 | - | MRX |
| KOMATSU | PC27 | - | R |
| KOMATSU | PC28 | - | UD |
| KOMATSU | PC28 | - | UG |
| KOMATSU | PC28 | - | UU |
| KOMATSU | PC30 | - | - |
| KOMATSU | PC30 | - | MR |
| KOMATSU | PC30 | - | MRX |
| KOMATSU | PC30 | - | UU |
| KOMATSU | PC35 | - | MR |
| KOMATSU | PC38 | - | UU |
Alternative / Cross-Referenznummern |
|---|
| 20N.30.31200 | 20N.30.71200 | 20N.30.71201 |
| 20N.30.71210 | 21U.30.31200 | 21U.30.31201 |
| 21U.30.R1201 | 3F1028052 | 3F1028604 |
| 9237948 | C14301A0N00 | HIT9237948 |
| UH100Z0D |
