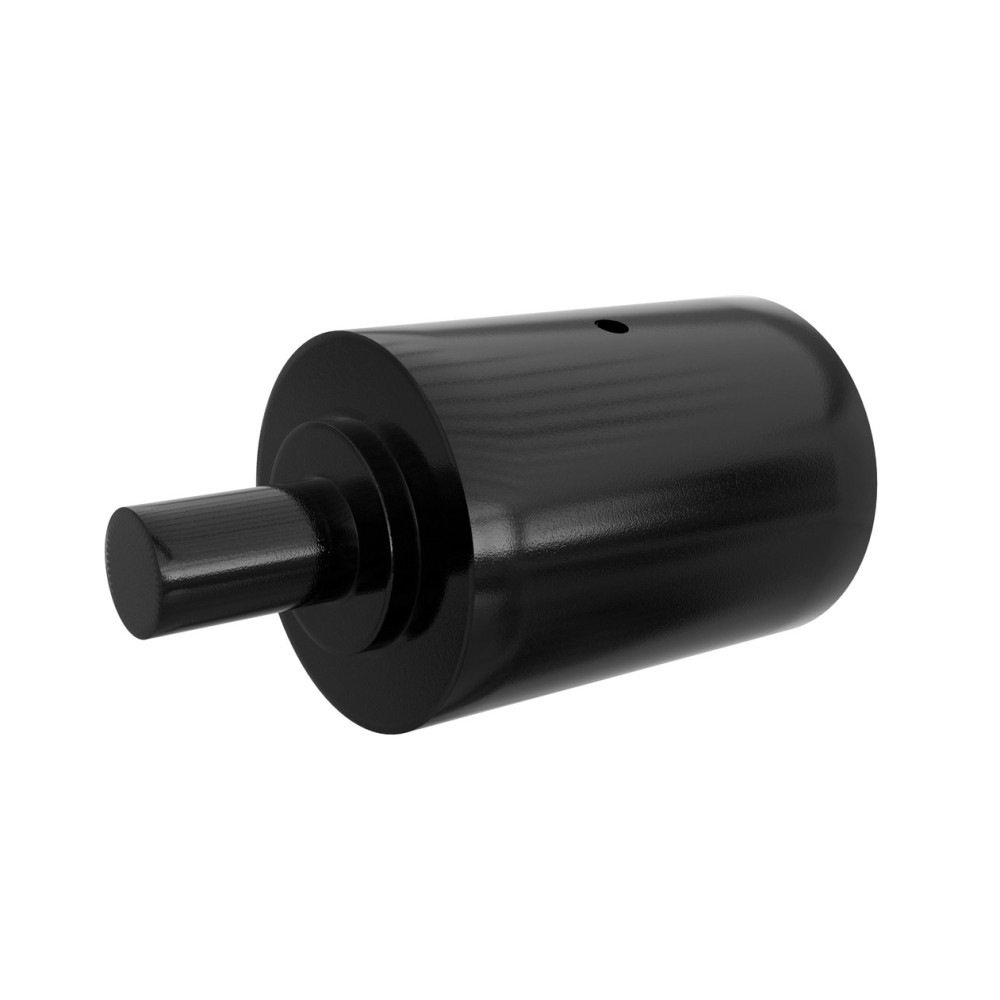

Obere Stützrolle ohne Halterungen (Kappe), ohne Führungsränder Außere Breite zwischen den inneren Flanschen oder Breite des inneren Flansches der Rolle: 110mm
Die Stützrollen für Minibagger von ITR sind speziell für die härtesten Einsätze und Umgebungen konzipiert.
Es ist eine vollständige Palette von Größen und Typen für alle gängigen Marken und Modelle erhältlich. Die ITR-Rollen sind geschmiedete Produkte, gefertigt aus ausgewählten Materialien wie Borestahl, hochfesten Gussteilen und hochwertigen Komponenten.
Tiefe Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz der Produktion. Exakte Montage, Schmierung für die gesamte Nutzungsdauer sowie Qualitätskontrollen während und nach der Fertigung gewährleisten Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der ITR-Lauf- und Stützrollen reicht von Minibaggern bis zu Bergbaumaschinen.
von KOMATSU® PC05 (Betriebsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Betriebsgewicht der Maschine 248 Tonnen)
ITR-Unterwagenkomponenten werden von den Entwicklungs- und Forschungsteams der USCO-Abteilungen unter Verwendung der neuesten CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten entwickelt, konstruiert und entworfen. Die ITR-Unterwagen-Produktlinie wird vollständig intern verwaltet. Beginnend mit dem Rohstoffeinkauf, über die Konstruktion der Teile, mechanische Bearbeitung, Wärmebehandlung, den gesamten Montageprozess bis hin zur Endkontrolle. Zahlreiche Qualitätsprüfungen werden ab dem Rohstoffkauf durchgeführt. Die Prüfungen basieren auf Wissen und Erfahrung im Bereich metallurgischer Prozesse und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Laufbahn der Rolle ist auf die Lebensdauer der Kettenlieder der Fahrkette abgestimmt. Die Stützrollen haben induktiv gehärtete Hüllen zur Erhöhung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsfestigkeit bei Erhaltung der Eigenschaften des Kerns. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass sie Reibung und Verschleiß reduzieren und maximale Festigkeit gewährleisten. Für die gesamte Nutzungsdauer geschmiert, um minimalen Wartungsaufwand zu gewährleisten.
Bronzebuchsenlager. Die Konstruktion bietet eine große Oberfläche für eine bessere Lastverteilung. Die weiche Bronzebeschichtung im Lager schützt vor jeglichen kleinen Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metalldichtringen und zwei Gummidichtringen. Die Gummiringe sorgen für den richtigen Druck auf beiden Seiten der Metalldichtringe. Beständig gegen bleibende Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Duo-Cone-Dichtungen sind so ausgelegt, dass sie mehrere Laufbahnen überdauern, abhängig von den individuellen Einsatzbedingungen.
Die ITR-Unterwagen-Produktlinie bietet das umfassendste Sortiment auf dem Markt, das Standardanwendungen von Baggern und Planierraupen einschließlich eines vollständigen Unterwagenprogramms für Asphaltmaschinen, Bohrgeräte und Forstmaschinen umfasst. Die Fertigungsflexibilität und das Design-Know-how positionieren die ITR-Unterwagenlinie auch gut, um kundenspezifische Produkte für Sonderanwendungen zu liefern. Traktoren, Kettenplanierraupen, Minibagger, kompakte Kettenlader, Forstmaschinen, Hydraulikbagger, Holzernte-, Kräne, Rohrleger, Asphaltfertiger, mobile Brecher…
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| AIRMAN | AX30 | - | - |
| AIRMAN | AX35 | - | - |
| FIAT HITACHI | FH30 | - | - |
| FIAT HITACHI | FH35 | - | - |
| FIAT HITACHI | FH40 | - | - |
| FIAT HITACHI | FH45 | - | - |
| HITACHI | EX25 | - | - |
| HITACHI | EX27 | - | U |
| HITACHI | EX27 | - | UNA |
| HITACHI | EX29 | - | U |
| HITACHI | EX30 | - | - |
| HITACHI | EX30 | - | U |
| HITACHI | EX30 | - | UR |
| HITACHI | EX33 | - | - |
| HITACHI | EX33 | - | MU |
| HITACHI | EX33 | - | U |
| HITACHI | EX35 | - | - |
| HITACHI | EX35 | - | U |
| HITACHI | EX35 | - | U-NA |
| HITACHI | EX40 | - | - |
| HITACHI | EX40 | - | U |
| HITACHI | EX40 | - | UR |
| HITACHI | EX45 | - | - |
| HITACHI | EX50 | - | U |
| HITACHI | EX55 | - | UR |
| HITACHI | EX58 | - | MU |
| HITACHI | HX99 | - | B |
| HITACHI | ZX27 | - | - |
| HITACHI | ZX27 | - | U |
| HITACHI | ZX30 | - | - |
| HITACHI | ZX35 | - | - |
| HITACHI | ZX40 | - | U |
| HITACHI | ZX50 | - | - |
| HITACHI | ZX50 | - | U |
| HITACHI | ZX60 | - | USB |
| JD | 27 | - | C-ZTS |
| JD | 35ZTS | - | - |
| JD | 50ZTS | - | - |
| KOBELCO | SK50 | - | UR |
| KUBOTA | KX057 | - | - |
| KUBOTA | KX101 | - | - |
| KUBOTA | KX121 | - | - |
| KUBOTA | KX121 | - | ALPHA |
| KUBOTA | KX161 | - | - |
| KUBOTA | RX303 | - | - |
| KUBOTA | U30 | - | - |
| KUBOTA | U303 | - | - |
| KUBOTA | U35 | - | - |
| KUBOTA | U45 | - | - |
| KUBOTA | U48 | - | - |
| KUBOTA | U50 | - | - |
| KUBOTA | U55 | - | - |
| YANMAR | B25 | - | - |
| YANMAR | B25 | - | V-1 |
| YANMAR | B3 | - | - |
| YANMAR | VIO25 | - | - |
| YANMAR | VIO27 | - | - |
| YANMAR | VIO30 | - | - |
| YANMAR | VIO35 | - | - |
| YANMAR | VIO35 | - | CR |
| YANMAR | VIO38 | - | - |

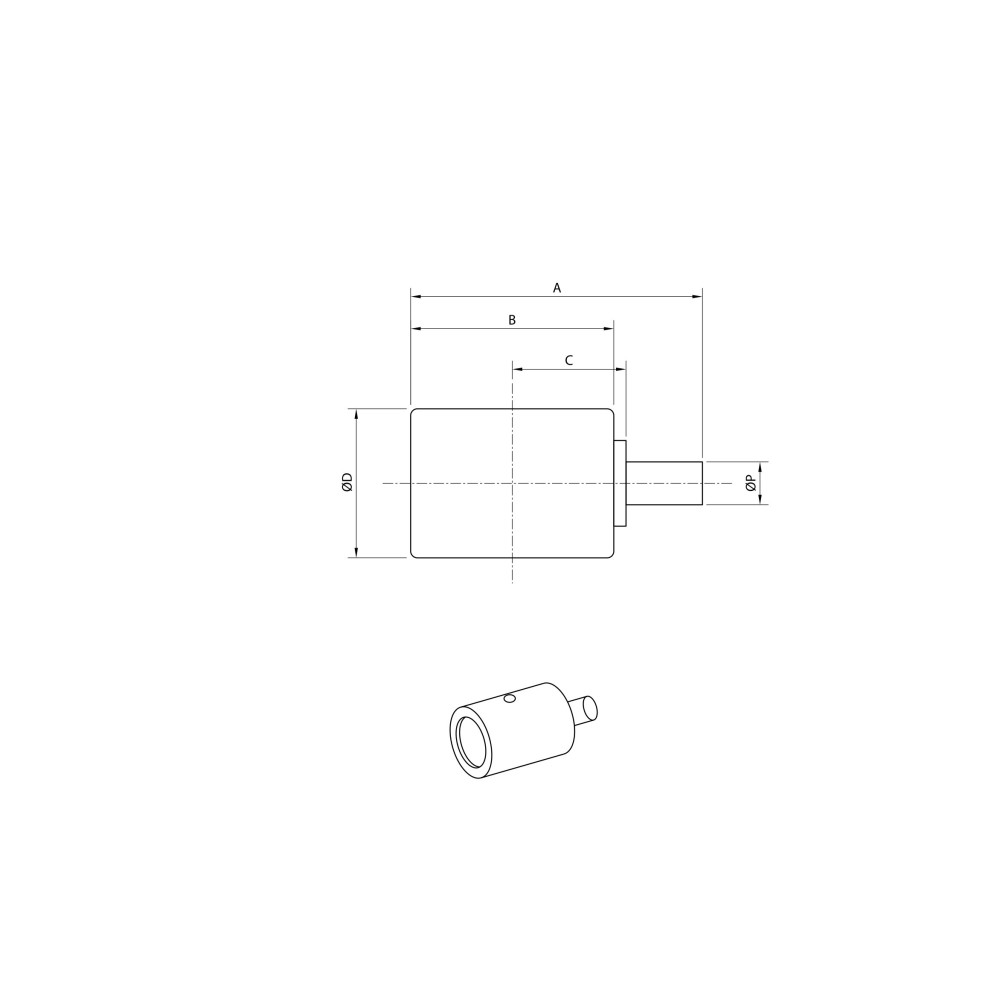

Maße: |
|---|
| A | 145,00 mm |
| B | 110,00 mm |
| C | 59,00 mm |
| D | 80,00 mm |
| P | 30,00 mm |
| Alternative / Cross-Referenznummern |
|---|
| .UH110Z0D |
| 1000129002 |
| 172458.37500 |
| 172458.37501 |
| 4403459 |
| 76561196 |
| 76601082 |
| 9101920 |
| C7602100N00 |
| MU3184 |
| RD411.2290.0 |
| RD411.22900 |
| RD547.22900 |
| UH110Z0D |
| VOE11809221 |
