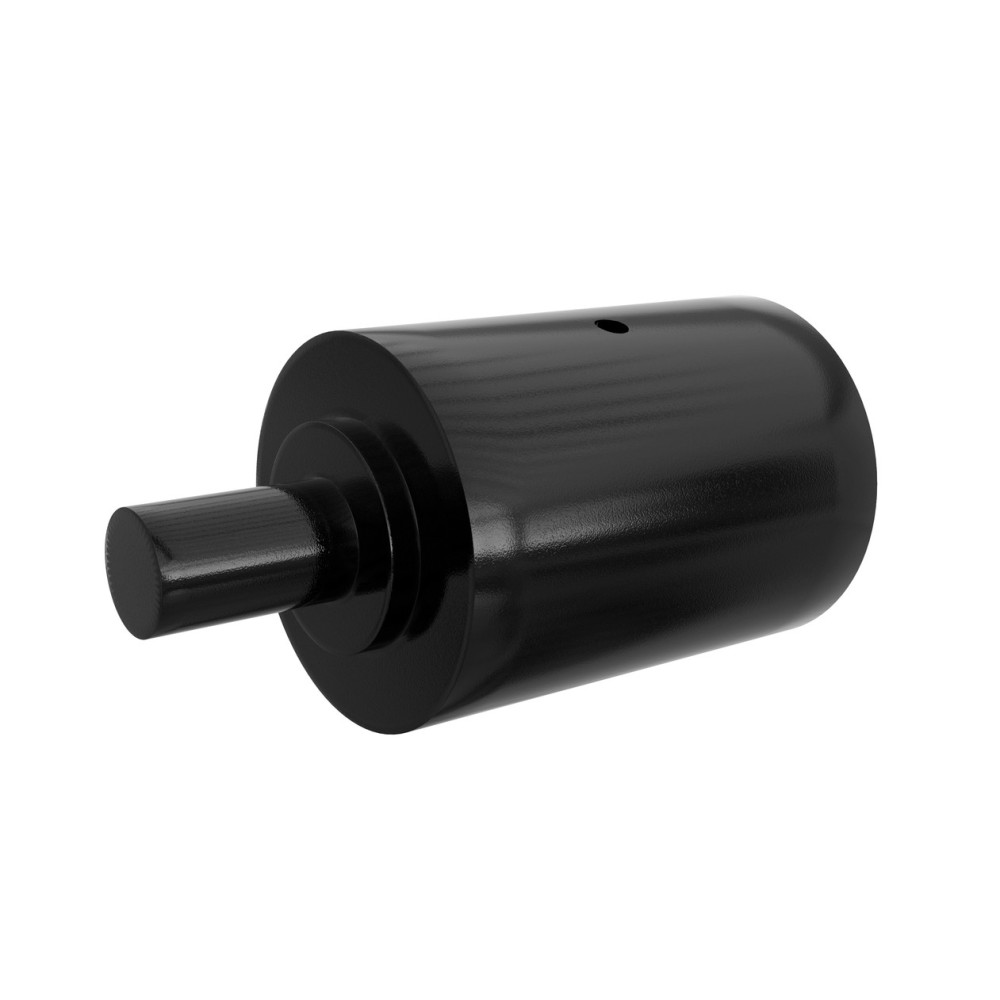

Obere Stützrolle ohne Befestigungsbügel (Kappe), ohne Führungsränder Außere Breite zwischen den inneren Flanschen oder Breite des inneren Rollenflansches: 100mm
Die Stützrollen für Minibagger von ITR sind speziell für die schwierigsten Einsatzbereiche und Umgebungen entwickelt.
Es ist ein vollständiges Sortiment an Größen und Typen für alle gängigen Marken und Modelle erhältlich. Die ITR-Rollen sind geschmiedete Produkte, hergestellt aus ausgewählten Materialien wie Borkarbonstahl, hochfesten Gussstücken und hochwertigen Komponenten.
Tiefgehende Wärmebehandlung und präzise Bearbeitung gewährleisten Einheitlichkeit und Konsistenz in der Produktion. Präzise Montage, lebenslange Schmierung sowie Qualitätskontrolle während und nach der Fertigung sichern die Leistung und Zuverlässigkeit des Produkts.
Das Angebot an ITR-Lauf- und Stützrollen reicht von Minibaggern bis hin zu Bergbaumaschinen.
von KOMATSU® PC05 (Betriebsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Betriebsgewicht der Maschine 248 Tonnen)
Die ITR-Fahrwerkskomponenten werden von den Konstruktions- und Forschungsabteilungen der USCO unter Verwendung modernster CAD-Systeme und in Kooperation mit Partneruniversitäten entwickelt, konstruiert und gefertigt. Die gesamte Produktlinie der ITR-Fahrwerke wird vollständig eigenständig verwaltet. Beginnend mit dem Rohstoffeinkauf über die Konstruktion der Bauteile, der mechanischen Bearbeitung, Wärmebehandlung, dem kompletten Montageprozess bis zur abschließenden Kontrolle. Zahlreiche Qualitätskontrollen werden bereits beim Rohstoffkauf durchgeführt. Die Kontrollen basieren auf fundiertem Wissen und Erfahrung im Bereich der Metallurgie und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Rollenlaufbahn ist auf die Lebensdauer der Kettenglieder abgestimmt. Die Stützrollen besitzen induktiv gehärtete Schalen zur Erhöhung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsfestigkeit bei gleichzeitiger Erhaltung der Kerneigenschaften. Härtewerte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß minimiert und maximale Festigkeit gewährleistet wird. Lebensdauergeschmiert für minimalen Wartungsaufwand.
Bronzebuchsenlager. Die Konstruktion bietet eine große Kontaktfläche zur besseren Lastverteilung. Die weiche Bronzescheibe im Lager schützt vor feinen Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metall-Dichtungsringen und zwei Gummiringen. Die Gummiringe gewährleisten den nötigen Anpressdruck auf beiden Seiten der Metall-Dichtringe. Beständig gegen dauerhafte Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone-Dichtungen sind so ausgelegt, dass sie mehrere Lebensdauern der Laufbahn überstehen, abhängig von den jeweiligen Einsatzbedingungen.
Die ITR-Fahrwerksproduktlinie bietet das umfassendste Sortiment auf dem Markt, das standardmäßige Anwendungen für Bagger und Planierraupen ebenso umfasst wie eine komplette Palette von Fahrwerkskomponenten für Asphaltmaschinen, Bohrgeräte und Forstmaschinen. Die Produktionsflexibilität und die Erfahrung im Design positionieren die ITR-Fahrwerkslinie auch gut, maßgeschneiderte Produkte für Sonderanwendungen zu liefern. Traktoren, Planierraupen, Kettenminibagger, kompakte Kettenlader, Forstmaschinen, Hydraulikbagger, Holzerntemaschinen, Kräne, Rohrverlegemaschinen, Asphaltfertiger, mobile Brecher ...
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| AIRMAN | AX33 | - | U |
| HITACHI | ZX26 | - | U |
| HITACHI | ZX33 | - | U |
| HITACHI | ZX38 | - | U |
| HITACHI | ZX40 | - | U |
| HITACHI | ZX50 | - | U |
| HITACHI | ZX52 | - | U |
| HITACHI | ZX55 | - | U |
| HITACHI | ZX55 | - | UR |
| HYUNDAI | ROBEX25 | - | Z |
| HYUNDAI | ROBEX27 | - | Z |
| IHI | 50 | - | UX |
| IHI | 50 | - | VX |
| IHI | 55 | - | VX |
| JD | 35 | - | D |
| JD | 50 | - | D |
| KOMATSU | PC30 | - | R |
| KOMATSU | PC35 | - | MR |
| KOMATSU | PC35 | - | MRX |
| KOMATSU | PC35 | - | R |
| KOMATSU | PC40 | - | MR |
| KOMATSU | PC40 | - | MRX |
| KOMATSU | PC40 | - | R |
| KOMATSU | PC45 | - | - |
| KOMATSU | PC45 | - | MR |
| KOMATSU | PC45 | - | MRX |
| KOMATSU | PC45 | - | R |
| KOMATSU | PC50 | - | MR |
| KOMATSU | PC50 | - | UU |
| KOMATSU | PC50 | - | UUM |
| KOMATSU | PC55 | - | MR |
| KOMATSU | PC58 | - | SF |
| KOMATSU | PC58 | - | UU |

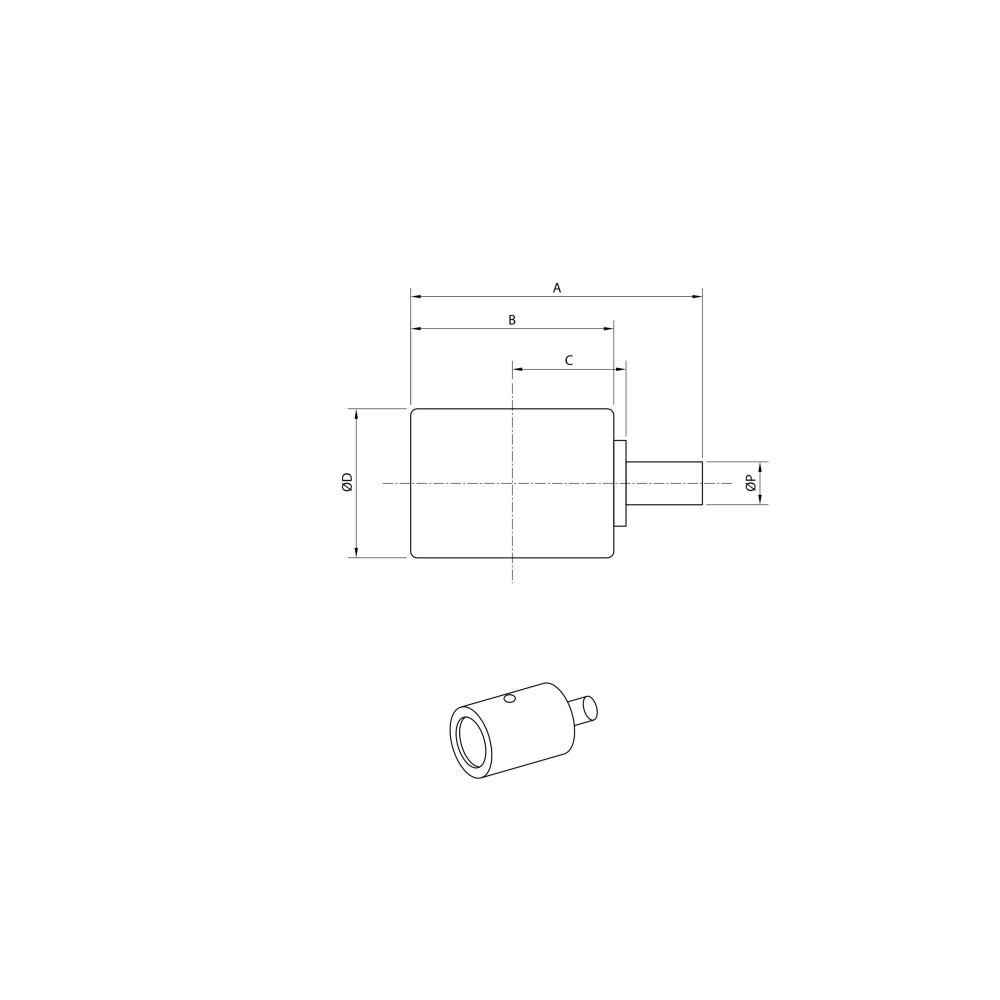

Abmessungen: |
|---|
| A | 143,00 mm |
| B | 100,00 mm |
| C | 64,00 mm |
| D | 70,00 mm |
| P | - |
| Alternative Indizes / Cross |
|---|
| 0651911UA |
| 20T.30.00150 |
| 20T.30.00151 |
| 20T.30.83101 |
| 20T.30.R0151 |
| 3F4528051 |
| 4718355 |
| 81MK.12010 |
| 81MK.12030 |
| 81MK.12030GG |
| 8LMK.12030CG |
| 9239529 |
| C14301C0N00 |
| HIT4718355 |
| HIT9239529 |
| UH100Z1D |
