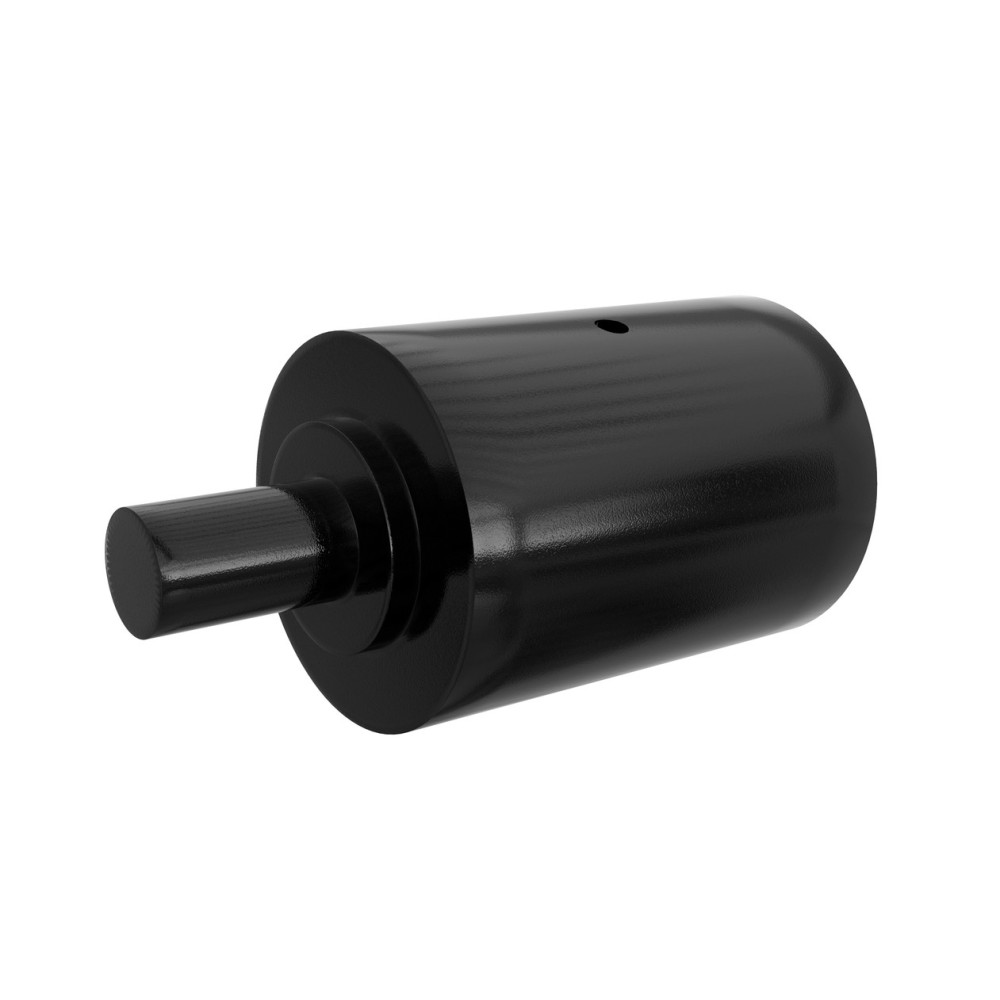

Obere Stützrolle ohne Befestigungsbügel (Kappen), ohne Führungsrand Außenbreite zwischen den inneren Flanschen oder Breite des inneren Flansches der Rolle: 100 mm
Stützrollen für Minibagger von ITR sind speziell für die härtesten Einsätze und Umgebungen konzipiert.
Es ist ein vollständiges Sortiment an Größen und Typen für alle gängigen Marken und Modelle erhältlich. ITR-Rollen sind geschmiedete Produkte, gefertigt aus ausgewählten Materialien wie Borstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Tiefenwärmebehandlung und präzise Bearbeitung gewährleisten Einheitlichkeit und Konsistenz der Produktion. Eine sorgfältige Montage, Lebensdauerschmierung und Qualitätskontrolle während und nach der Produktion sichern die Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der Lauf- und Stützrollen von ITR umfasst Maschinen von Minibaggern bis hin zu Bergbaumaschinen.
von KOMATSU® PC05 (Einsatzgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Einsatzgewicht der Maschine 248 Tonnen)
Die Fahrwerkskomponenten von ITR werden von den Technik- und Forschungsabteilungen von USCO entwickelt, geplant und konstruiert, unter Einsatz modernster CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten. Die Produktlinie Fahrwerk von ITR wird vollständig eigenständig verwaltet. Vom Rohstoffeinkauf über die Bauteilkonstruktion und mechanische Bearbeitung der Teile, Wärmebehandlung, den gesamten Montageprozess bis zur Endkontrolle. Zahlreiche Qualitätskontrollen werden vom Rohstoffeinkauf an durchgeführt. Die Kontrollen basieren auf Wissen und Erfahrung in metallurgischen Prozessen und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Laufflächenlebensdauer der Rolle ist auf die Lebensdauer der Kettenglieder abgestimmt. Die Stützrollen haben induktiv gehärtete Schalen zur Erhöhung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsfestigkeit unter Beibehaltung der Kernmerkmale. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Lebensdauergeschmiert für minimale Wartung.
Bronzeführendes Gleitlager. Die Konstruktion bietet eine große Fläche zur besseren Lastverteilung. Die weiche Bronzescheibe im Lager schützt vor feinem Schmutz, der Welle und Dichtungen beschädigen könnte. Die Duo-Cone-Dichtung besteht aus zwei Metall-Dichtringen und zwei Gummiringen. Die Gummiringe sorgen für den richtigen Druck auf beiden Seiten der Metall-Dichtringe. Beständig gegen dauerhafte Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Duo-Cone-Dichtungen sind ausgelegt, um mehrere Lebensdauern der Lauffläche je nach den individuellen Bedingungen zu überdauern.
Die Produktlinie Fahrwerk von ITR bietet das vollständigste am Markt verfügbare Sortiment, das Standardanwendungen von Baggern und Planierraupen sowie das komplette Fahrwerksprogramm für Asphaltmaschinen, Bohrgeräte und Holzerntegeräte umfasst. Produktionsflexibilität und Konstruktionskompetenz positionieren die ITR-Fahrwerkslinie auch gut, um kundenspezifische Produkte für Sonderanwendungen zu liefern. Traktoren, Planierraupen, Minibagger, kompakte Kettenlader, Forstmaschinen, hydraulische Bagger, Erntemaschinen, Kräne, Rohrverleger, Asphaltfertiger, mobile Brecher..
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| HITACHI | ZX27 | - | U |
| HITACHI | ZX29 | - | U |
| HITACHI | ZX30 | - | U |
| HITACHI | ZX35 | - | U |
| HITACHI | ZX38 | - | U |
| JD | 35 | - | D |
| KOMATSU | PC10 | - | - |
| KOMATSU | PC20 | - | - |
| KOMATSU | PC25 | - | R |
| KOMATSU | PC27 | - | MR |
| KOMATSU | PC27 | - | MRX |
| KOMATSU | PC27 | - | R |
| KOMATSU | PC28 | - | UD |
| KOMATSU | PC28 | - | UG |
| KOMATSU | PC28 | - | UU |
| KOMATSU | PC30 | - | - |
| KOMATSU | PC30 | - | MR |
| KOMATSU | PC30 | - | MRX |
| KOMATSU | PC30 | - | UU |
| KOMATSU | PC35 | - | MR |
| KOMATSU | PC38 | - | UU |

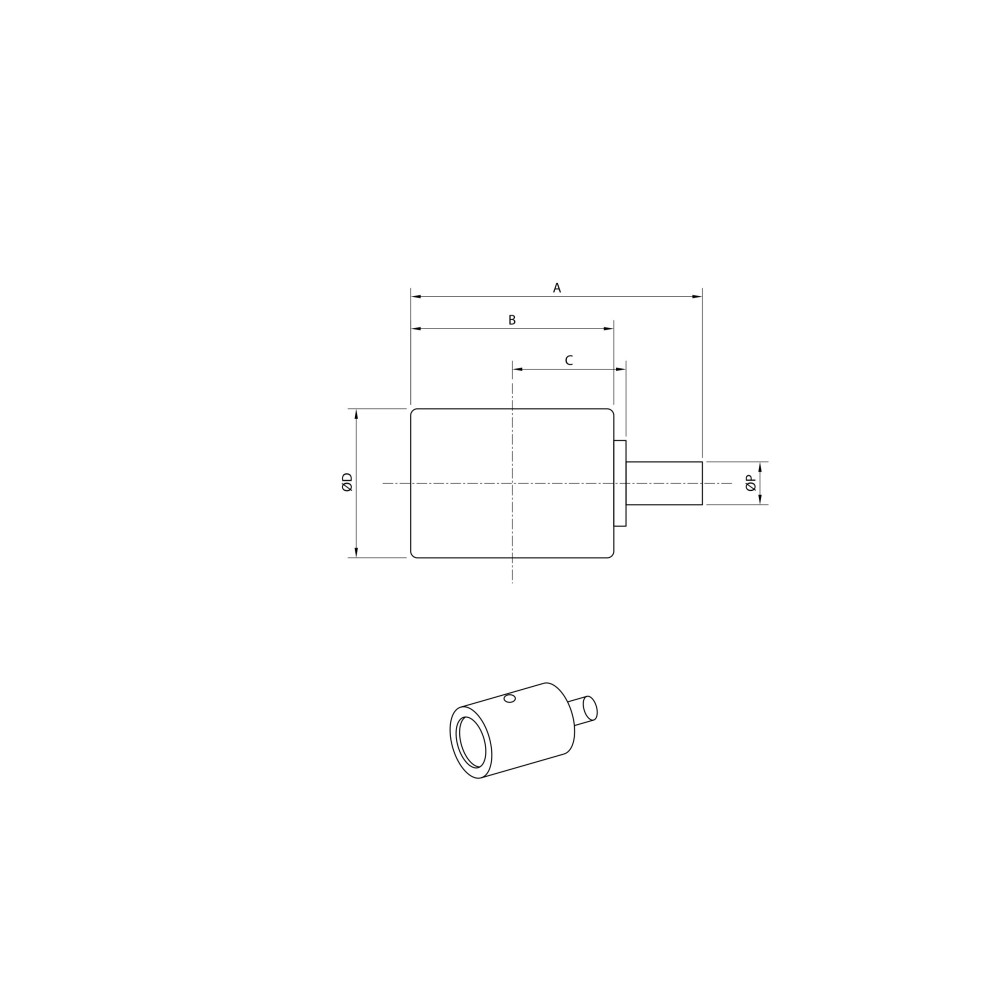

Abmessungen: |
|---|
| A | 168,00 mm |
| B | 100,00 mm |
| C | 86,00 mm |
| D | 70,00 mm |
| P | 30,00 mm |
| Alternative Artikelnummern / Cross |
|---|
| 20N.30.31200 |
| 20N.30.71200 |
| 20N.30.71201 |
| 20N.30.71210 |
| 21U.30.31200 |
| 21U.30.31201 |
| 21U.30.R1201 |
| 3F1028052 |
| 3F1028604 |
| 9237948 |
| C14301A0N00 |
| HIT9237948 |
| UH100Z0D |
