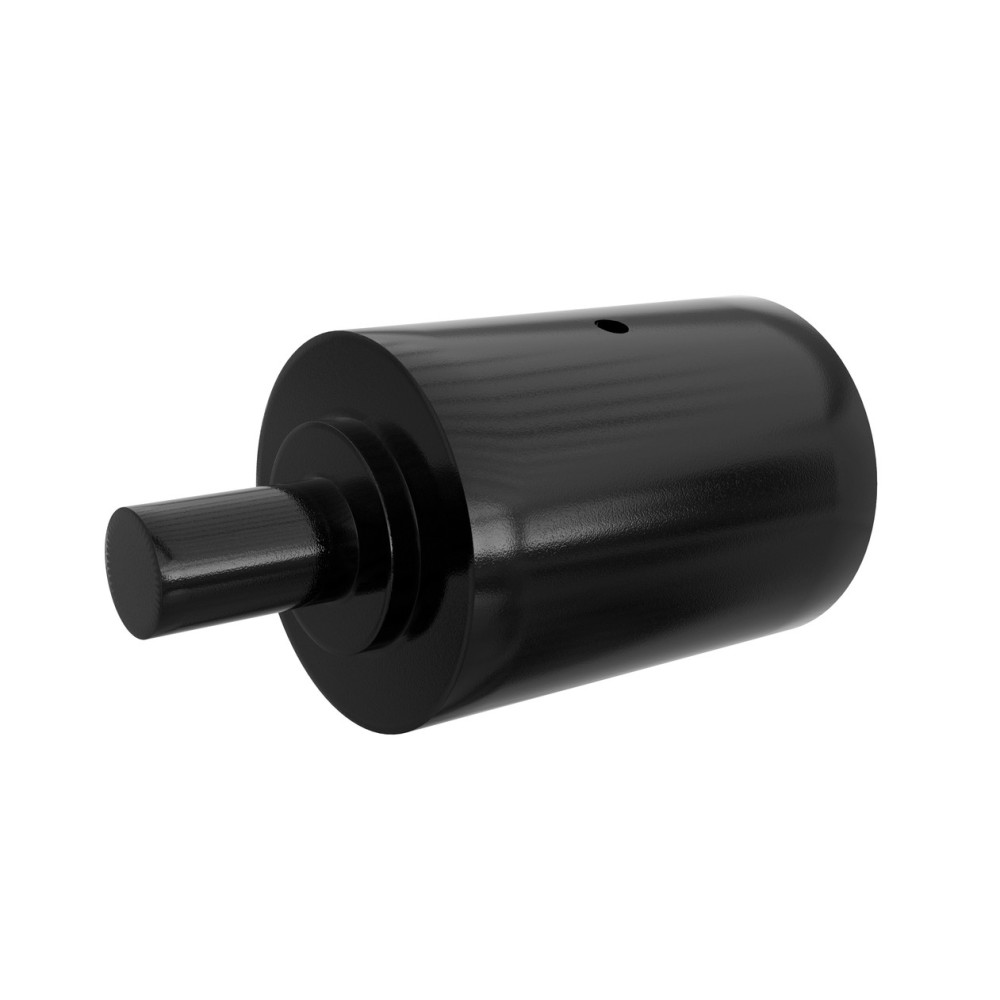

Obere Stützrolle ohne Befestigungsbügel (Kappe), ohne Führungsleiste Außere Breite zwischen den inneren Flanschen oder Breite des inneren Flansches der Rolle: 100mm
ITR-Stützrollen für Minibagger sind speziell für die anspruchsvollsten Anwendungen und Umgebungen konzipiert.
Es ist eine vollständige Bandbreite an Größen und Typen für alle gängigen Marken und Modelle verfügbar. ITR-Rollen sind geschmiedete Produkte aus ausgewählten Materialien wie Borsstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Tiefe Wärmebehandlung und präzise Bearbeitung gewährleisten Einheitlichkeit und Konsistenz der Produktion. Präzise Montage, Schmierung für die gesamte Lebensdauer sowie Qualitätskontrollen während und nach der Fertigung gewährleisten Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der ITR-Lauf- und Stützrollen reicht von Minibaggern bis zu Bergbaumaschinen.
von KOMATSU® PC05 (Arbeitsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Arbeitsgewicht der Maschine 248 Tonnen)
ITR-Fahrwerkskomponenten werden von den Entwicklungs- und Ingenieurbereichen der USCO unter Verwendung modernster CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten entwickelt, entworfen und konstruiert. Die ITR-Fahrwerksproduktlinie wird vollständig in Eigenregie verwaltet. Beginnend mit dem Einkauf der Rohmaterialien, über das Design der Teile, die mechanische Bearbeitung der Komponenten, Wärmebehandlung, den gesamten Montageprozess bis zur Endkontrolle. Zahlreiche Qualitätskontrollen werden bereits beim Rohstoffeinkauf durchgeführt. Die Kontrollen basieren auf Wissen und Erfahrung in den Bereichen Metallurgie und Werkstofftechnik.
Funktionen der oberen Stützrollen: Unterstützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Rollengrundbahn ist auf die Lebensdauer der Kettenglieder abgestimmt. Die Stützrollen besitzen induktiv gehärtete Gehäuse zur Erhöhung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsfestigkeit bei Erhalt der Kernfestigkeit. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß reduziert werden und maximale Belastbarkeit gewährleistet ist. Für den gesamten Nutzungszeitraum abgeschmiert für minimalen Wartungsaufwand.
Bronzebeschichtetes Gleitlager. Das Design bietet eine große Fläche zur besseren Lastverteilung. Die weiche Bronzescheibe im Lager schützt vor kleinen Verschmutzungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metall-Dichtringen und zwei Gummiringen. Die Gummiringe sorgen für den nötigen Anpressdruck auf beiden Seiten der Metall-Dichtringe. Beständig gegen dauerhafte Verformung und Temperaturänderungen von -40 °C bis 110 °C. Duo-Cone-Dichtungen sind so konzipiert, dass sie mehrere Lebenszyklen der Laufbahn überdauern, abhängig von den individuellen Bedingungen.
Die ITR-Fahrwerksproduktlinie bietet das umfassendste Sortiment auf dem Markt, das Standardanwendungen für Bagger und Planierraupen ebenso umfasst wie eine vollständige Produktpalette für Fahrwerke von Asphaltmaschinen, Bohrmaschinen und Holzerntegeräten. Die Produktionsflexibilität und Designkompetenz positionieren die ITR-Fahrwerkslinie außerdem gut, um kundenspezifische Produkte für Sonderanwendungen zu liefern. Raupentraktoren, Planierraupen, Minibagger, kompakte Kettenschaufellader, Forstmaschinen, Hydraulikbagger, Holzerntemaschinen, Kräne, Rohrleger, Mähdrescher, Asphaltleger, mobile Brecher...
passt unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| CASE | 28 | - | - |
| CASE | 31 | - | - |
| CASE | 35 | - | - |
| CASE | CX27 | - | B |
| CASE | CX30 | - | B |
| CASE | CX31 | - | B |
| CASE | CX35 | - | B |
| CASE | CX36 | - | - |
| CASE | CX36 | - | B |
| CNH | E27 | - | SR |
| CNH | E30 | - | SR |
| CNH | E35 | - | SR |
| CNH | E39 | - | B |
| HANIX | H36 | - | C |
| KOBELCO | 27 | - | SR |
| KOBELCO | 30 | - | SR |
| KOBELCO | 35 | - | SR |
| KOBELCO | SK025 | - | - |
| KOBELCO | SK030 | - | - |
| KOBELCO | SK035 | - | - |
| KOBELCO | SK25 | - | SR |
| KOBELCO | SK27 | - | SR |
| KOBELCO | SK30 | - | SR |
| KOBELCO | SK30 | - | UR |
| KOBELCO | SK35 | - | SR |
| KOBELCO | SK40 | - | SR |
| TAKEUCHI | TB125 | - | - |
| TAKEUCHI | TB135 | - | - |
| TAKEUCHI | TB138 | - | FR |

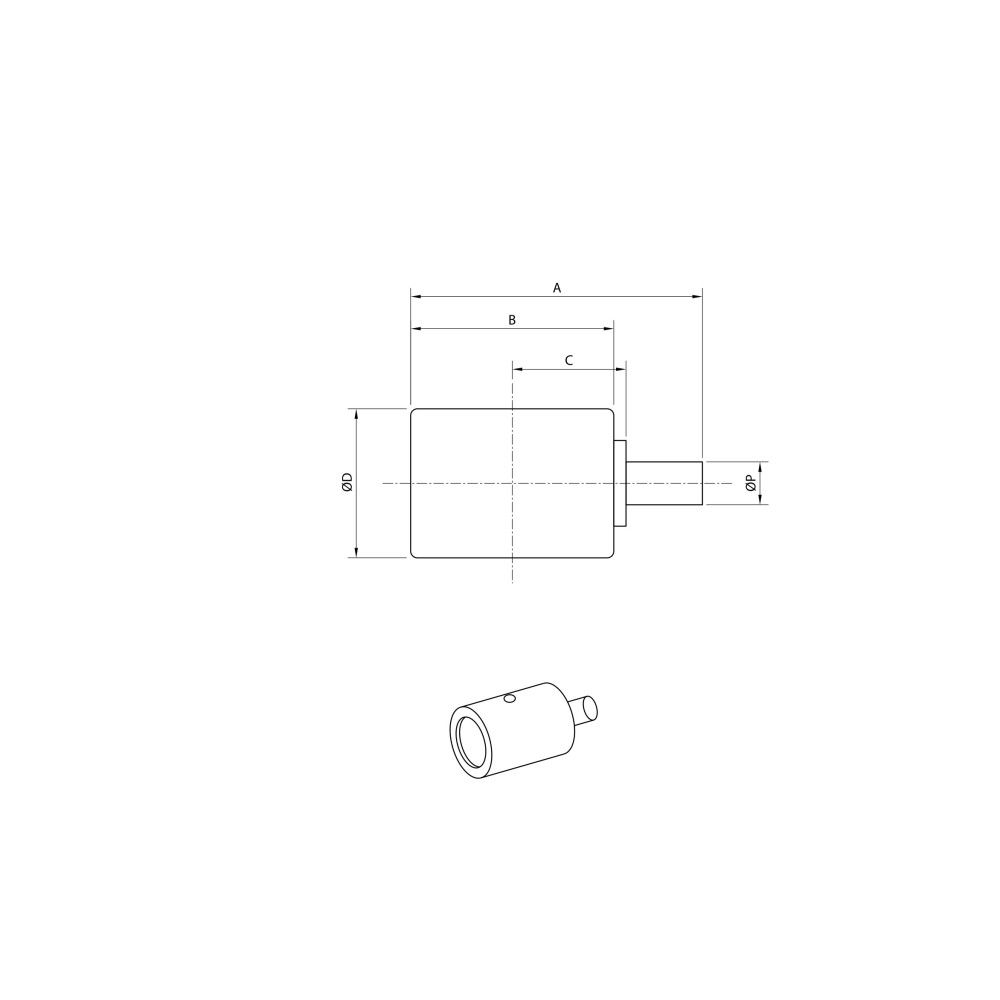

Abmessungen: |
|---|
| A | 148,00 mm |
| B | 102,00 mm |
| C | 54,00 mm |
| D | 75,00 mm |
| P | 25,00 mm |
| Alternative / Cross-Referenznummern |
|---|
| 03712.00100 |
| 6010585M91 |
| 72281898 |
| 72951436 |
| 77264660 |
| MU3193 |
| PV64D00001F0 |
| PV64D00001F1 |
| PV64D00002F1 |
| PW64D01017F0 |
| PW64D01017F1 |
