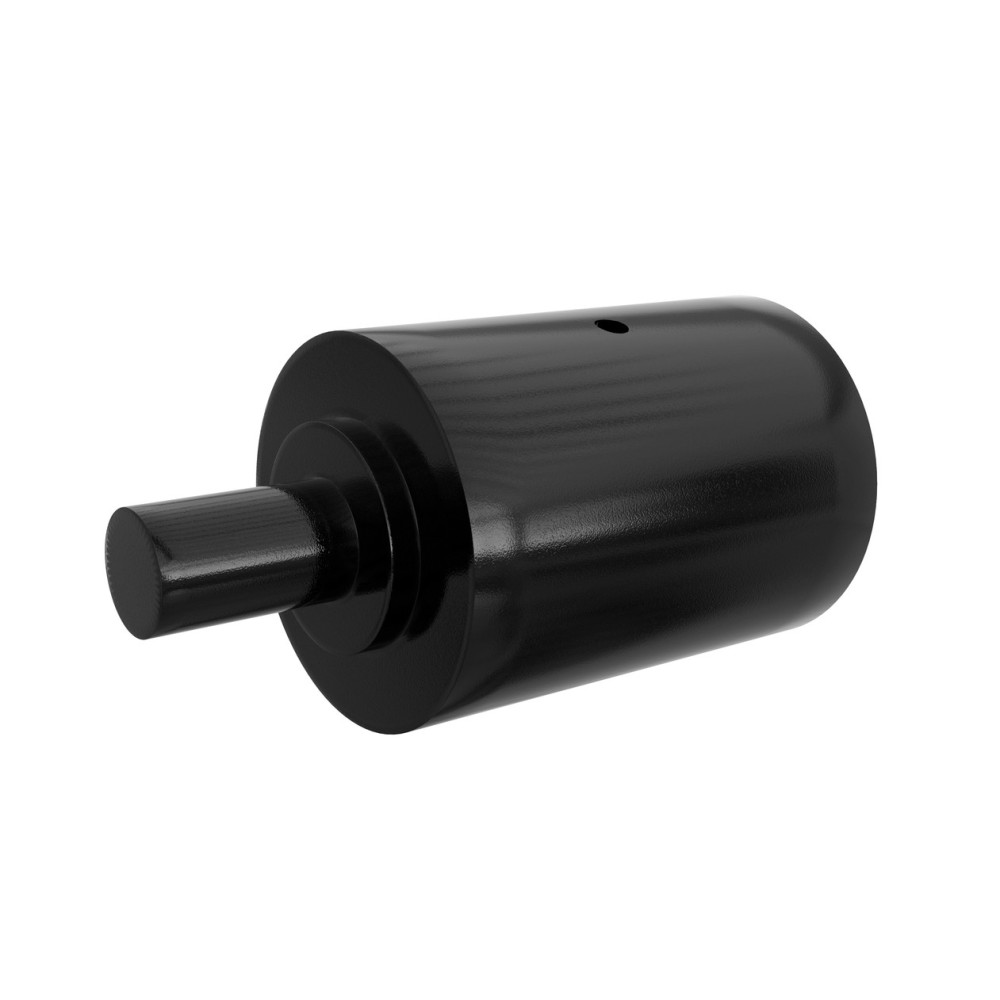

Obere Stützrolle ohne Befestigungsbügel (Kappe), ohne Führungsränder Außendurchmesser zwischen den inneren Flanschen oder Breite des inneren Flansches der Rolle: 130mm
Die Stützrollen für Minibagger von ITR sind speziell für die härtesten Einsatzbedingungen und Umgebungen entwickelt.
Es ist eine vollständige Palette an Größen und Typen für alle gängigen Marken und Modelle verfügbar. ITR-Rollen sind geschmiedete Produkte, gefertigt aus ausgewählten Materialien wie Borstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Eine tiefgehende Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz in der Produktion. Präzise Montage, lebensdauergeschmierte Lager sowie Qualitätskontrolle während und nach der Fertigung gewährleisten Leistung und Zuverlässigkeit des Produkts.
Die Produktpalette der ITR-Lauf- und Stützrollen reicht von Minibaggern bis hin zu Bergbaumaschinen,
von KOMATSU® PC05 (Maschinen-Einsatzgewicht 1,4 Tonnen) bis HITACHI® EX2500 (Maschinen-Einsatzgewicht 248 Tonnen)
Die Unterwagen-Komponenten von ITR werden von den Ingenieur- und Forschungs- & Entwicklungsabteilungen der USCO unter Verwendung modernster CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten entwickelt, konstruiert und gefertigt. Die Produktionslinie der ITR-Unterwagen wird vollständig intern verwaltet. Beginnend mit dem Rohstoffeinkauf, über die Konstruktion der Bauelemente, mechanische Bearbeitung, Wärmebehandlung bis hin zum kompletten Montageprozess und abschließender Endkontrolle. Zahlreiche Qualitätsprüfungen werden bereits beim Rohstoffeinkauf durchgeführt. Diese Kontrollen basieren auf Wissen und Erfahrung in den Bereichen Metallurgie und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer des Rollengurts ist auf die Lebensdauer der Kettenglieder der Laufkette abgestimmt. Die Stützrollen verfügen über induktiv gehärtete Gehäuse für erhöhte Oberflächenhärte, Verschleißfestigkeit und Ermüdungsbeständigkeit bei Erhalt der Kerneigenschaften. Werte im Bereich von 50 – 58 HRC. Achsen und Lager sind so konstruiert, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet wird. Lebensdauergeschmiert für minimalen Wartungsaufwand.
Bronzebeschichtetes Gleitlager. Die Konstruktion gewährleistet eine große Auflagefläche für eine bessere Lastverteilung. Die weiche Bronzebeschichtung im Lager schützt vor kleinsten Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei metallischen Dichtungsringen und zwei Gummilippen. Die Gummilippen sorgen für den passenden Anpressdruck auf beiden Seiten der Metallringe. Beständig gegenüber dauerhaften Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone-Dichtungen sind so konstruiert, dass sie je nach individuellen Bedingungen mehrere Laufzeiten der Lauffläche überdauern.
Die Produktlinie ITR-Unterwagen bietet die vollständigste am Markt verfügbare Palette, die Standardanwendungen für Bagger und Planierraupen sowie eine komplette Auswahl an Unterwagenkomponenten für Asphaltmaschinen, Bohrgeräte und Holzerntegeräte umfasst. Die Produktionsflexibilität und Designkompetenz positioniert die ITR-Unterwagenlinie ebenfalls gut, um „maßgeschneiderte“ Produkte für spezielle Einsatzzwecke zu liefern. Traktoren, Raupenplanierraupen, Minibagger, kompakte Kettenlader, Forstmaschinen, hydraulische Bagger, Holzfällmaschinen, Kräne, Rohrverleger, Mähdrescher, Asphaltfertiger, mobile Brecher usw.

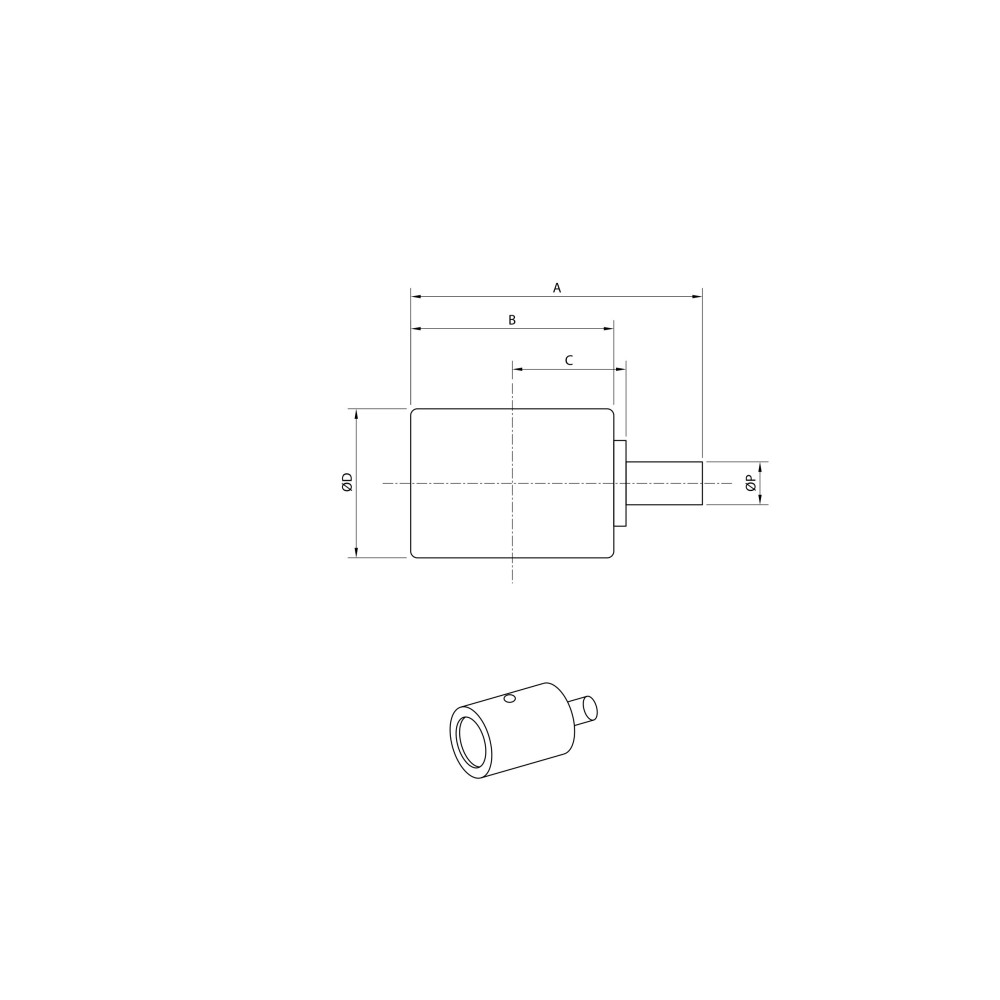

Abmessungen: |
|---|
| A | 196,00 mm |
| B | 130,00 mm |
| C | 65,00 mm |
| D | 98,00 mm |
| P | 35,00 mm |
passt unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| NEUSON | 5002 | - | RD |
| NEUSON | 6002 | - | RD |
| TAKEUCHI | TB070 | - | - |
| TAKEUCHI | TB75 | - | FR |
Alternative / Cross-Referenzen |
|---|
| 05612.01100 | 05612.02080 |
