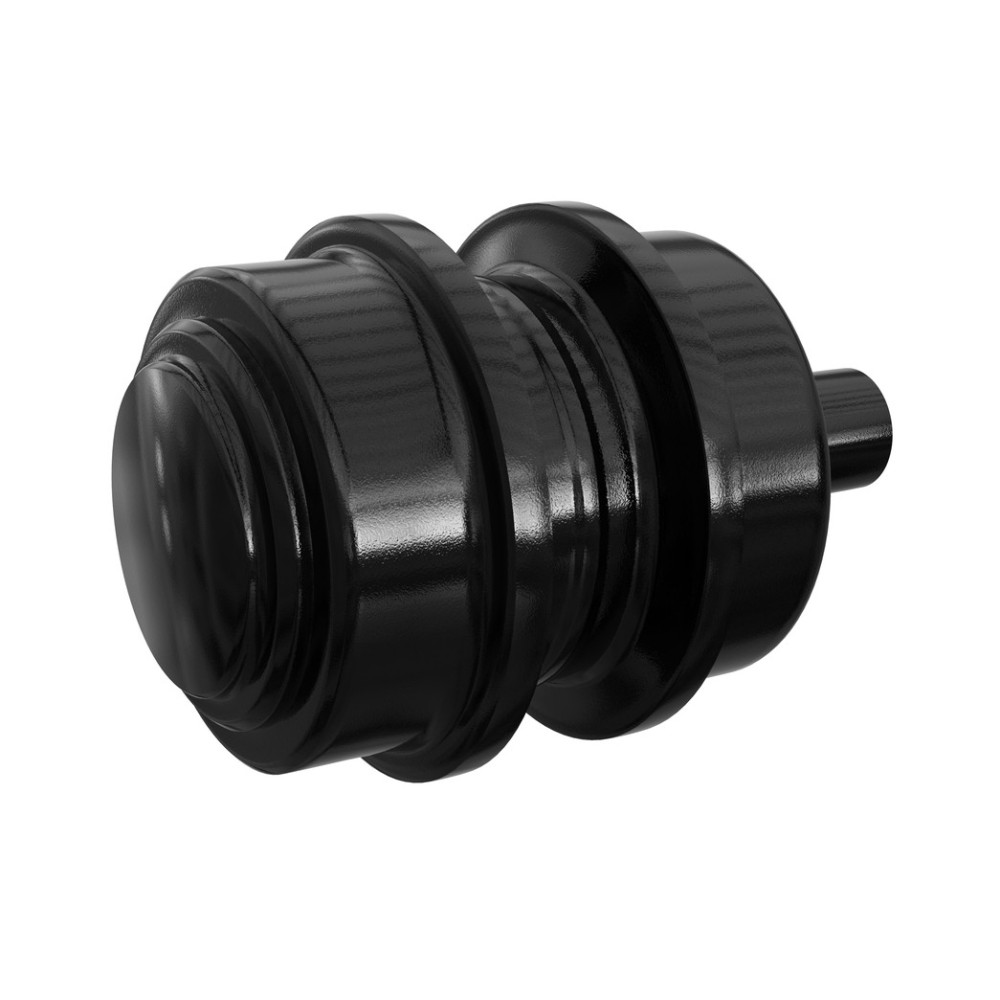

Obere Stützrolle ohne Befestigungsbügel (Kappen), mit inneren Führungsrändern. Außenbreite zwischen den inneren Flanschen oder Breite des inneren Flansches der Rolle: 28mm
Die Stützrollen für Minibagger von ITR sind speziell für die härtesten Einsatzbedingungen und Umgebungen konzipiert.
Es ist eine vollständige Palette von Größen und Typen für alle gängigen Marken und Modelle erhältlich. ITR-Rollen sind geschmiedete Produkte aus ausgewählten Materialien wie Borkarbidstahl, hochfesten Gussstücken und hochwertigen Komponenten.
Eine tiefgehende Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz in der Produktion. Exakte Montage, schmierung für die gesamte Nutzungsdauer sowie Qualitätskontrollen während und nach der Produktion gewährleisten Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der ITR-Laufrollen und Stützrollen reicht von Minibaggern bis zu Bergbaumaschinen,
von KOMATSU® PC05 (Einsatzgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Einsatzgewicht der Maschine 248 Tonnen)
Die ITR-Fahrwerkskomponenten werden durch die Entwicklungs- und Forschungsabteilungen von USCO unter Einsatz moderner CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten entworfen und konstruiert. Die ITR-Fahrwerksproduktlinie wird vollständig intern verwaltet. Beginnend mit dem Rohstoffeinkauf über die Konstruktion der Bauteile, mechanische Bearbeitung, Wärmebehandlung, den kompletten Montageprozess bis zur Endkontrolle. Zahlreiche Qualitätskontrollen werden bereits ab dem Rohstoffeinkauf durchgeführt. Die Kontrollen stützen sich auf Wissen und Erfahrung im Bereich metallurgischer Prozesse und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Laufflächenlebensdauer der Rolle ist an die Lebensdauer der Kettenglieder angepasst. Die Stützrollen verfügen über induktiv gehärtete Gehäuse zur Erhöhung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsbeständigkeit bei Erhalt der Kernmaterialeigenschaften. Härtewerte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß minimiert und maximale Festigkeit gewährleistet sind. Für die gesamte Nutzungsdauer geschmiert zur minimalen Wartung.
Bronzebuchsenlagerung. Die Konstruktion gewährleistet eine große Kontaktfläche zur besseren Lastverteilung. Die weiche Bronzeauflage im Lager schützt vor feinen Verunreinigungen, die die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metall-Dichtringen und zwei Gummi-Dichtringen. Die Gummiringe sorgen für den richtigen Anpressdruck auf beiden Seiten der Metaldichtringe. Beständig gegen dauerhafte Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone-Dichtungen sind so ausgelegt, dass sie mehrere Lebensdauern der Lauffläche je nach individuellen Bedingungen überstehen.
Die ITR-Fahrwerksproduktlinie bietet das umfassendste auf dem Markt verfügbare Sortiment, das Standardanwendungen von Baggern und Planierraupen sowie vollständige Fahrwerkskomponenten für Asphaltmaschinen, Bohr- und Holzerntegeräte umfasst. Die Produktionsflexibilität und das Design-Know-how positionieren die ITR-Fahrwerkslinie ebenfalls gut, um „maßgeschneiderte“ Produkte für Sonderanwendungen zu liefern. Traktoren, Kettenplanierraupen, Minibagger, kompakte Kettenlader, Forstmaschinen, Hydraulikbagger, Holzerntegeräte, Kräne, Rohrverleger, Asphaltfertiger, mobile Brecher...

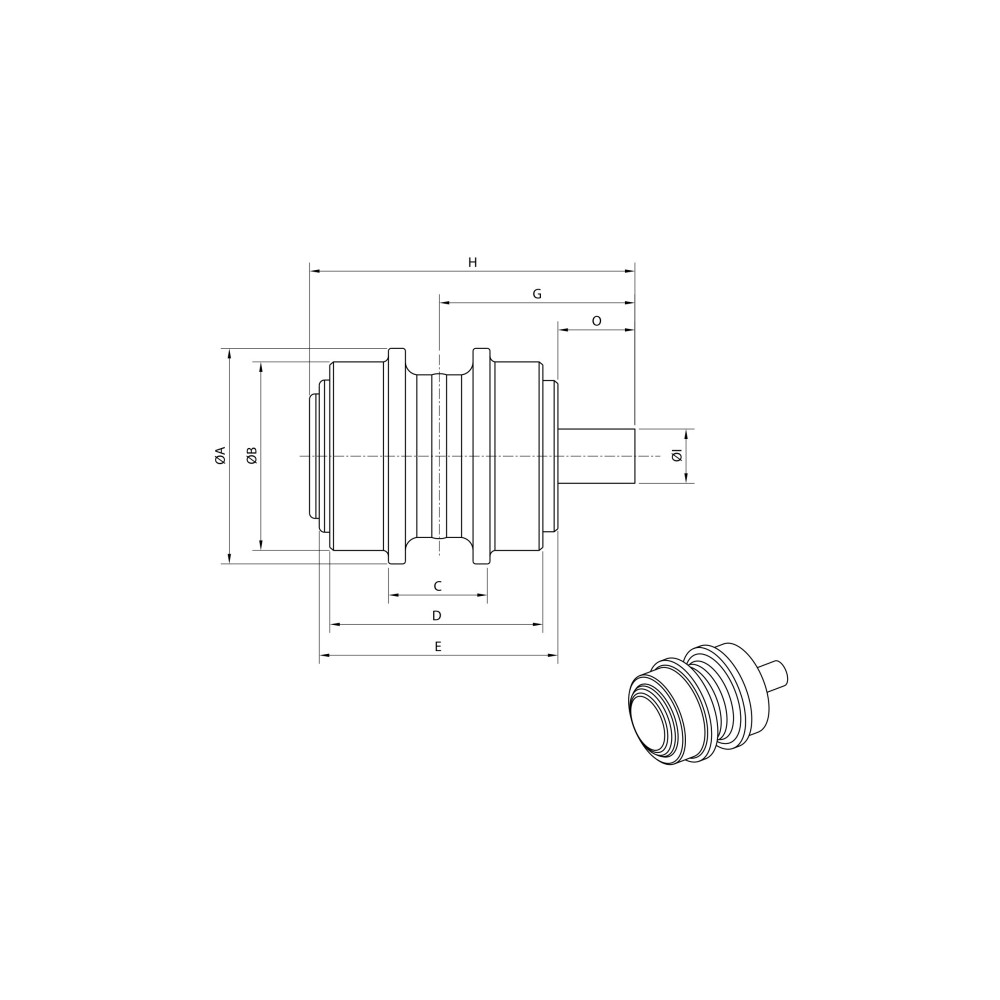

Abmessungen: |
|---|
| A | 104,00 mm |
| B | 80,00 mm |
| C | 28,00 mm |
| D | 107,00 mm |
| E | 108,00 mm |
| G | 89,00 mm |
| H | 154,00 mm |
| I | 30,00 mm |
| O | 27,00 mm |
passt unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| LIBRA | 125 | - | S |
| LIBRA | 130 | - | S |
| LIBRA | 224 | - | S |
| LIBRA | 225 | - | S |
| LIBRA | 230 | - | S |
| VOLVO | EC27 | - | C |
Alternativ-/ Kreuzverweise |
|---|
| 11809221 | MU3081 |
