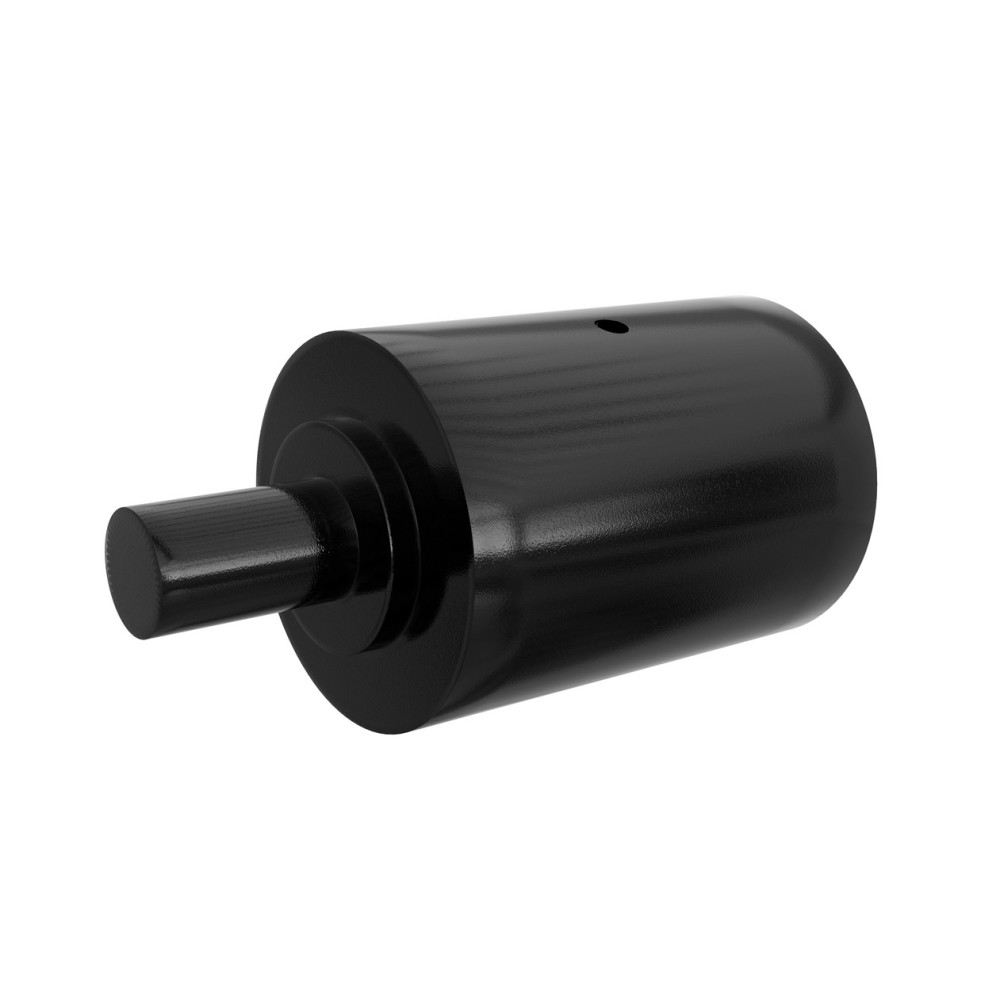

Obere Stützrolle ohne Befestigungsbügel (Kappe), ohne Führungsränder Außere Breite zwischen den inneren Flanschen oder Breite des inneren Flansch der Rolle: 115 mm
Stützrollen für Minibagger von ITR sind speziell für die härtesten Einsatzbedingungen und Umgebungen entwickelt.
Es ist eine vollständige Palette von Größen und Typen für alle gängigen Marken und Modelle verfügbar. Die ITR-Stützrollen sind geschmiedete Produkte aus ausgewählten Materialien wie Borstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Tiefgehende Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz der Produktion. Exakte Montage, Schmierung für die gesamte Lebensdauer sowie Qualitätskontrolle während und nach der Produktion gewährleisten Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der ITR-Lauf- und Stützrollen reicht von Minibaggern bis hin zu Bergbaumaschinen.
von KOMATSU® PC05 (Maschinenbetriebgewicht 1,4 Tonnen) bis HITACHI® EX25OO (Maschinenbetriebgewicht 248 Tonnen)
Die Fahrwerkskomponenten von ITR werden von den Ingenieur- und F&E-Abteilungen von USCO entwickelt, konstruiert und mit modernsten CAD-Systemen sowie in Zusammenarbeit mit Partneruniversitäten gefertigt. Die Produktlinie der ITR-Fahrwerke wird vollständig eigenständig verwaltet. Vom Rohstoffeinkauf über die Komponentenentwicklung, mechanische Bearbeitung, Wärmebehandlung bis hin zum gesamten Montageprozess und abschließender Qualitätskontrolle. Zahlreiche Qualitätsprüfungen werden bereits beim Rohstoffeinkauf durchgeführt. Die Kontrollen basieren auf fundiertem Wissen und Erfahrung auf dem Gebiet der metallurgischen Prozesse und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Zahnrad und dem Spannrad. Die Laufleistung der Rollenkontur ist an die Lebensdauer der Kettenglieder angepasst. Die Stützrollen besitzen induktiv gehärtete Gehäuse zur Erhöhung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsbeständigkeit bei Erhalt der Kernhärte. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass sie Reibung und Verschleiß reduzieren und maximale Festigkeit bieten. Für die gesamte Lebensdauer geschmiert, um minimalen Wartungsaufwand zu gewährleisten.
Bronzebuchsenlager. Die Konstruktion bietet eine große Auflagefläche für eine bessere Lastverteilung. Die weiche Bronzeschicht im Lager schützt vor feinen Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metall-Dichtungsringen und zwei Gummiringen. Die Gummiringe sorgen für den erforderlichen Druck auf beiden Seiten der Metallringe. Beständig gegen dauerhafte Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone-Dichtungen sind so ausgelegt, dass sie je nach individuellen Bedingungen mehrere Laufbandlebenszyklen überstehen.
Die ITR-Fahrwerksproduktlinie bietet das vollständigste Sortiment auf dem Markt, das Standardanwendungen von Baggern und Planierraupen sowie das komplette Fahrwerksprogramm für Straßenbaumaschinen, Bohrgeräte und Forstmaschinen umfasst. Die Produktionsflexibilität und das Design-Know-how positionieren die ITR-Fahrwerkslinie auch bestens für die Lieferung von kundenspezifischen Produkten für Spezialanwendungen. Traktoren, Kettenplanierraupen, Minibagger, kompakte Kettenlader, Forstmaschinen, Hydraulikbagger, Erntemaschinen, Kräne, Rohrleger, Asphaltfertiger, mobile Brecher.

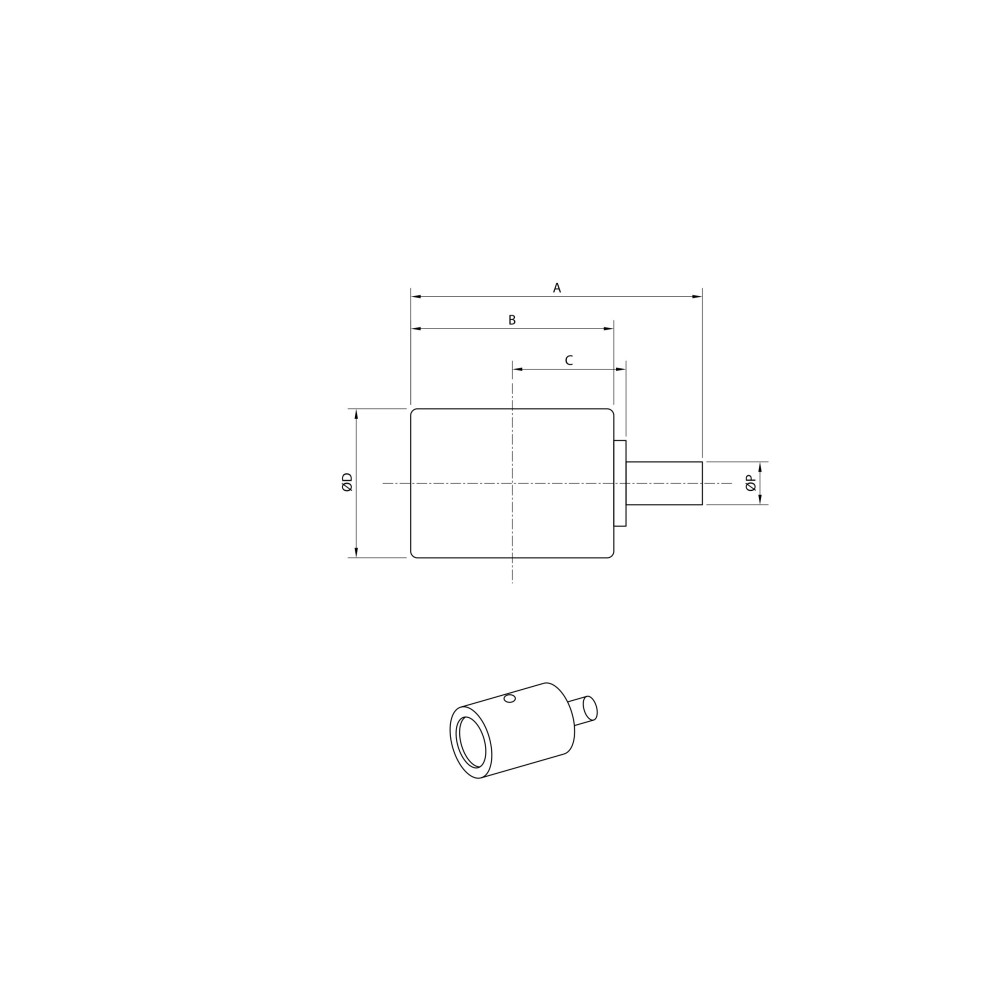

Abmessungen: |
|---|
| A | 198,00 mm |
| B | 115,00 mm |
| C | 78,50 mm |
| D | 100,00 mm |
| P | 36,00 mm |
Zusätzliche Informationen: |
|---|
| WELLE M36x1.5 MIT MUTTER |
passt unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| CASE | CK50 | - | - |
| KUBOTA | KX045 | - | - |
| KUBOTA | KX151 | - | - |
| KUBOTA | KX191 | - | - |
| KUBOTA | RX502 | - | - |
Alternative / Cross-Referenznummern |
|---|
| 68675.21900 | 6867521900 | 68677.21900 | 6867721900 |
| 68678.21900 | UH115Z1D |
