Obere Laufrolle ohne Befestigungsbügel (Kappe), ohne Führungsränder Außenbreite zwischen den inneren Flanschen oder Breite des inneren Flansch der Rolle: 115mmm
ITR-Laufrollen sind speziell für die härtesten Einsätze und Umgebungsbedingungen bei Minibaggern ausgelegt.
Eine vollständige Auswahl an Größen und Typen ist für alle gängigen Marken und Modelle erhältlich. ITR-Rollen sind geschmiedete Produkte, hergestellt aus ausgewählten Materialien wie Bortstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Tiefgehende Wärmebehandlung und präzise Bearbeitung gewährleisten Gleichmäßigkeit und Konsistenz in der Produktion. Exakte Montage, Schmierung für die gesamte Nutzungsdauer sowie Qualitätskontrollen während und nach der Produktion sichern Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der ITR-Lauf- und Stützrollen umfasst Maschinen von Minibaggern bis hin zu Bergbaumaschinen.
von KOMATSU® PC05 (Arbeitsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Arbeitsgewicht der Maschine 248 Tonnen)
Die Komponenten des ITR-Fahrwerks werden von den Technik- und F&E-Abteilungen von USCO entwickelt, konstruiert und mit den neuesten CAD-Systemen sowie in Zusammenarbeit mit Partneruniversitäten erstellt. Die ITR-Fahrwerksproduktlinie wird vollständig eigenständig verwaltet. Beginnend mit dem Einkauf der Rohmaterialien, über die Konstruktion der Bauteile, die mechanische Bearbeitung, Wärmebehandlung, den gesamten Montageprozess bis zur Endkontrolle. Es werden zahlreiche Qualitätskontrollen vom Rohmaterialeinkauf an durchgeführt. Die Kontrollen basieren auf Wissen und Erfahrung in metallurgischen Prozessen und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Laufflächenhaltbarkeit der Rolle ist an die Haltbarkeit der Kettenglieder angepasst. Stützrollen haben induktiv gehärtete Schalen zur Steigerung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsbeständigkeit bei Erhalt der Kerneigenschaften. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß minimiert und maximale Belastbarkeit gewährleistet werden. Für die gesamte Nutzungsdauer geschmiert, um den Wartungsaufwand zu reduzieren.
Bronzebuchsen-Gleitlager. Die Konstruktion bietet eine große Oberfläche zur besseren Lastverteilung. Die weiche Bronzeschicht im Lager schützt vor kleinen Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metalldichtringen und zwei Gummiringen. Die Gummiringe sorgen auf beiden Seiten der Metalldichtringe für den richtigen Druck. Widerstandsfähig gegen bleibende Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone-Dichtungen sind so ausgelegt, dass sie mehrere Lebensdauern der Lauffläche je nach individuellen Bedingungen überstehen.
Die ITR-Fahrwerksproduktlinie bietet das umfassendste Sortiment auf dem Markt, das Standardanwendungen für Bagger und Planierraupen sowie eine vollständige Palette von Fahrwerkselementen für Asphaltmaschinen, Bohrgeräte und Holzgewinnungsmaschinen abdeckt. Produktionsflexibilität und Erfahrung im Design positionieren die ITR-Fahrwerkslinie auch gut, um maßgeschneiderte Produkte für Sonderanwendungen zu liefern. Traktoren, Raupenplanierraupen, Minibagger, kompakte Raupenlader, Forstmaschinen, Hydraulikbagger, Erntemaschinen, Kräne, Rohrleger, Asphaltfertiger, mobile Brecher...

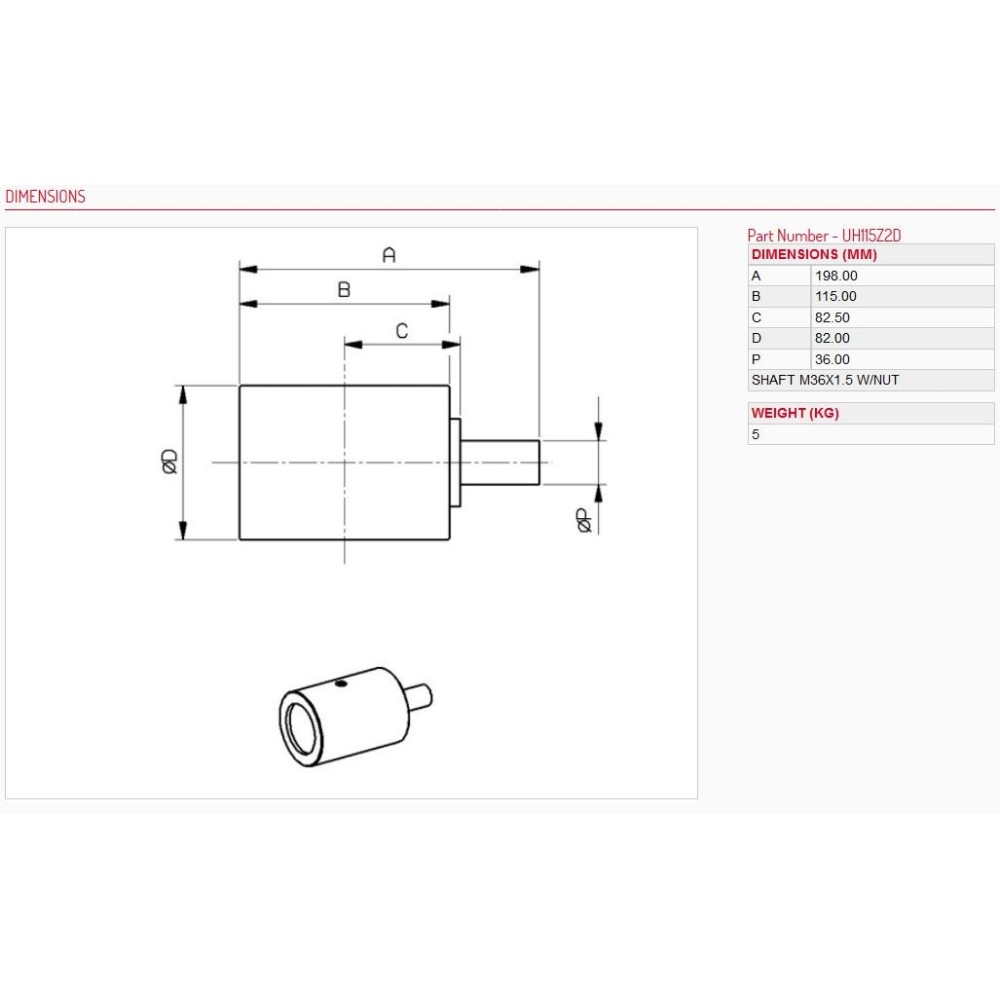

Abmessungen: |
|---|
| A | 198,00 mm |
| B | 115,00 mm |
| C | 82,50 mm |
| D | 82,00 mm |
| P | 36,00 mm |
Zusatzinformationen: |
|---|
| WELLE M36x1.5 MIT MUTTER |
passt unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| CASE | CK52 | - | - |
| KUBOTA | K040 | - | - |
| KUBOTA | K045 | - | - |
| KUBOTA | KX161 | - | - |
Alternative Indizes / Cross |
|---|
| 200109A1 | 204535A1 | 204535A2 | RD201.21903 |
| RD201.21904 | RD208.21900 | RD208.21903 | RD208.21904 |
