Obere Stützrolle mit Befestigungsbügeln (Kappen), ohne Führungsränder Außenbreite zwischen den inneren Flanschen oder Breite des inneren Flansch der Rolle: 117 mm
Die Stützrollen für Minibagger von ITR sind speziell für die anspruchsvollsten Einsätze und Umgebungen konzipiert.
Es steht eine vollständige Auswahl an Größen und Typen für alle gängigen Marken und Modelle zur Verfügung. Die ITR-Rollen sind geschmiedete Produkte, hergestellt aus sorgfältig ausgewählten Materialien wie Borstahl, hochfesten Gussteilen und hochwertigen Komponenten.
Tiefgehende Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz der Produktion. Präzise Montage, lebensdauergerechte Schmierung sowie Qualitätskontrollen während und nach der Produktion gewährleisten Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der Lauf- und Stützrollen von ITR reicht von Minibaggern bis zu Bergbaumaschinen.
von KOMATSU® PC05 (Arbeitsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Arbeitsgewicht der Maschine 248 Tonnen)
Die Fahrwerkskomponenten von ITR werden von den Ingenieur- und F&E-Abteilungen der USCO entwickelt, entworfen und konstruiert, unter Einsatz modernster CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten. Die Produktionslinie der Fahrwerke von ITR wird vollständig intern verwaltet. Beginnend mit dem Rohstoffeinkauf, über die Konstruktion der Teile, mechanische Bearbeitung, Wärmebehandlung, den gesamten Montageprozess bis hin zur Endkontrolle. Es werden zahlreiche Qualitätsprüfungen ab dem Rohstoffeinkauf durchgeführt. Dabei basieren die Kontrollen auf Fachwissen und Erfahrung in den Bereichen Metallurgie und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Rollenspur ist auf die Haltbarkeit der Kettenglieder abgestimmt. Die Stützrollen besitzen induktiv gehärtete Hüllen zur Erhöhung der Oberflächenhärte, Verschleißbeständigkeit und Ermüdungsfestigkeit bei gleichzeitiger Erhaltung der Kernfestigkeit. Werte liegen im Bereich von 50–58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß minimiert und maximale Haltbarkeit gewährleistet werden. Lebensdauergeschmiert für minimale Wartung.
Buchsenlager aus Bronze. Die Konstruktion bietet eine große Fläche für eine bessere Lastverteilung. Die weiche Bronzescheibe im Lager schützt vor feinen Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metaldichtringen und zwei Gummidichtungen. Die Gummiringe sorgen für den korrekten Anpressdruck an beiden Seiten der Metaldichtringe. Beständig gegen dauerhafte Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Die Duo-Cone-Dichtungen sind so konzipiert, dass sie mehrere Lebensdauern der Lauffläche halten, abhängig von den individuellen Einsatzbedingungen.
Die Fahrwerksproduktlinie von ITR bietet das umfassendste am Markt verfügbare Sortiment, das Standardanwendungen für Bagger und Planierraupen ebenso beinhaltet wie ein komplettes Sortiment an Fahrwerkskomponenten für Asphaltmaschinen, Bohrgeräte und Holzgewinnungsmaschinen. Die flexible Produktion und Erfahrung im Design verhelfen der ITR-Fahrwerkslinie zudem zu einer guten Position, um Produkte „maßgeschneidert“ für spezielle Anwendungen zu liefern. Raupentraktoren, Planierraupen, Minibagger, kompakte Kettenlader, Forstmaschinen, Hydraulikbagger, Holzfällmaschinen, Kräne, Rohrverleger, Mähdrescher, Asphaltfertiger, mobile Brecher...

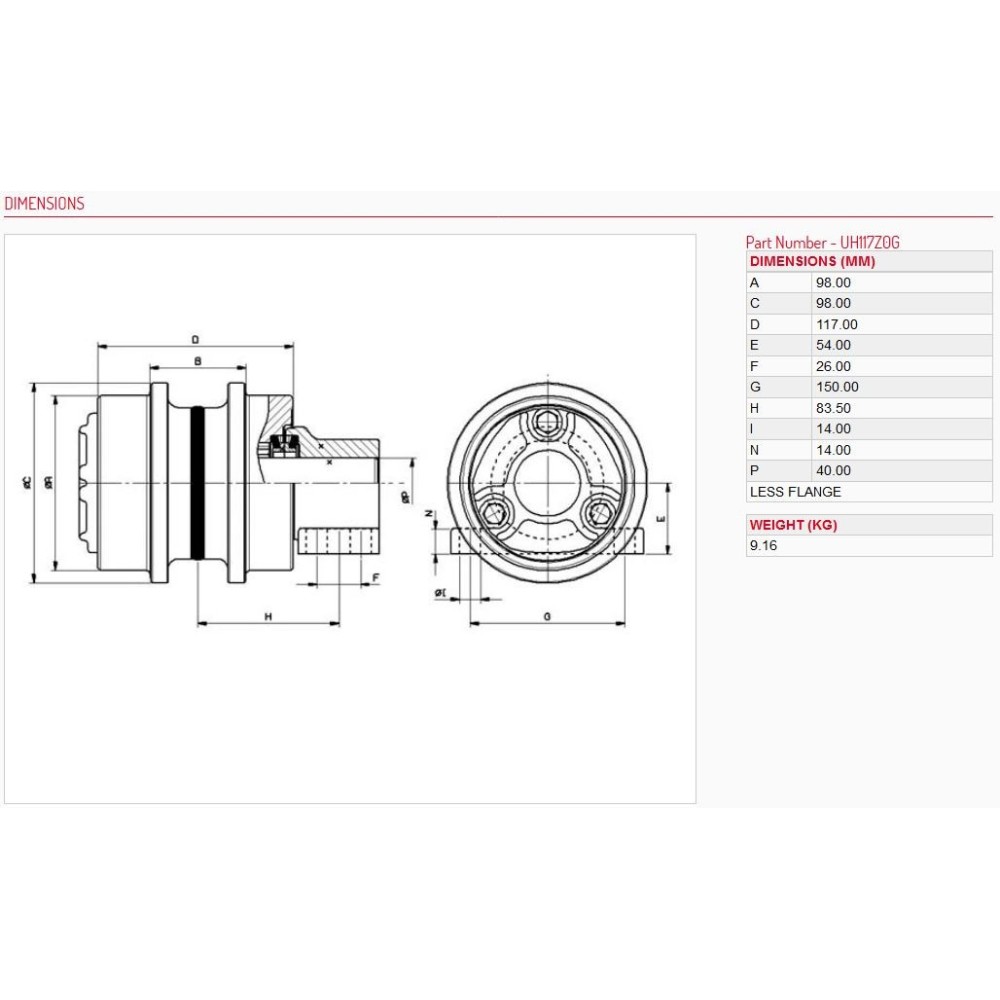

Abmessungen: |
|---|
| A | 98,00 mm |
| C | 98,00 mm |
| D | 117,00 mm |
| E | 54,00 mm |
| F | 26,00 mm |
| G | 150,00 mm |
| H | 83,50 mm |
| I | 14,00 mm |
| N | 14,00 mm |
| P | 40,00 mm |
Zusätzliche Informationen: |
|---|
| OHNE FLANSCH |
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| HANIX | H75 | - | B |
| HANIX | H75 | - | C |
| HYUNDAI | ROBEX75 | - | - |
| KUBOTA | KX251 | - | RUBBER |
| KUBOTA | KX251 | - | STEEL |
Alternative / Cross-Referenznummern |
|---|
| HJDH.01236 | LR001.C1300 | NFS1.00100 |
