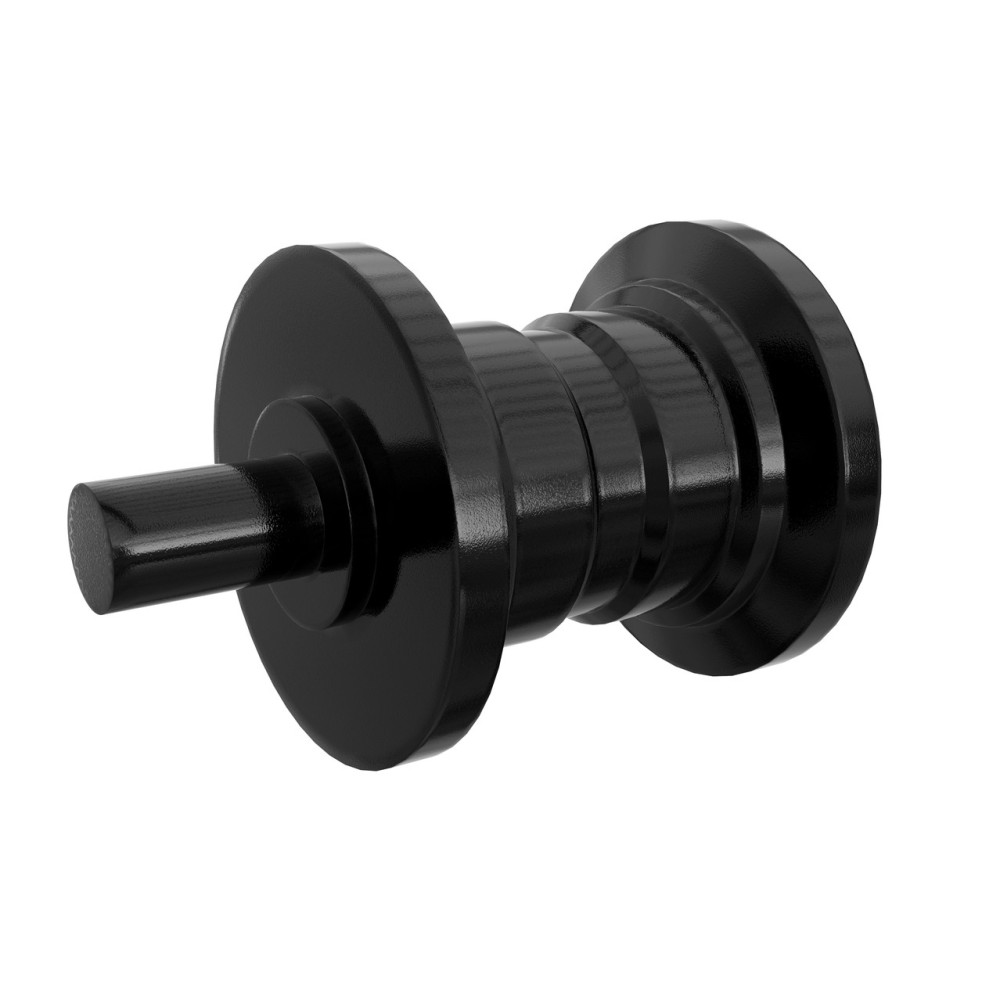

Obere Stützrolle ohne Befestigungsbügel (Kappe), mit äußeren Führungsrändern Außentiefe zwischen den inneren Flanschen oder Breite des inneren Rollenflansches: 78mm
Die Stützrollen für Minibagger von ITR sind speziell für die anspruchsvollsten Anwendungen und Umgebungen entwickelt.
Es ist ein komplettes Sortiment an Größen und Typen für alle gängigen Marken und Modelle erhältlich. ITR-Rollen sind geschmiedete Produkte aus ausgewählten Materialien wie Borstahl, hochfesten Gussstücken und hochwertigen Komponenten.
Tiefe Wärmebehandlung und präzise Bearbeitung garantieren Einheitlichkeit und Konsistenz der Produktion. Exakte Montage, schmierung für die gesamte Lebensdauer sowie Qualitätskontrolle während und nach der Produktion gewährleisten Leistung und Zuverlässigkeit des Produkts.
Das Sortiment der Lauf- und Stützrollen von ITR reicht von Minibaggern bis hin zu Bergbaumaschinen.
von KOMATSU® PC05 (Betriebsgewicht der Maschine 1,4 Tonnen) bis HITACHI® EX25OO (Betriebsgewicht der Maschine 248 Tonnen)
Die ITR-Fahrwerkkomponenten werden von den Engineering- und F&E-Abteilungen von USCO entwickelt, konstruiert und mit den neuesten CAD-Systemen sowie in Zusammenarbeit mit Partneruniversitäten gefertigt. Die ITR-Fahrwerksproduktlinie wird vollständig intern verwaltet. Beginnend mit dem Rohmaterialeinkauf, über das Design der Teile, die mechanische Bearbeitung, Wärmebehandlung, den gesamten Montageprozess bis hin zur Endkontrolle. Zahlreiche Qualitätsprüfungen werden bereits beim Rohmaterialeinkauf durchgeführt. Die Kontrollen basieren auf Wissen und Erfahrung im Bereich metallurgischer Prozesse und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Rollenlaufbahn ist auf die Lebensdauer der Kettenglieder der Fahrwerkskette abgestimmt. Die Stützrollen verfügen über induktiv gehärtete Gehäuse zur Erhöhung der Oberflächenhärte, Verschleißfestigkeit und Ermüdungsfestigkeit bei Erhalt der Kernwerte. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass sie Reibung und Verschleiß minimieren und maximale Belastbarkeit gewährleisten. Dauergeschmiert für minimalen Wartungsaufwand.
Bronzebuchsenlager. Die Konstruktion bietet eine große Oberfläche zur besseren Lastverteilung. Die weiche Bronzebeschichtung im Lager schützt vor kleinsten Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei metallischen Dichtungsringen und zwei Gummiringen. Die Gummiringe sorgen für den richtigen Druck auf beiden Seiten der metallischen Dichtungsringe. Beständig gegen bleibende Verformung und Temperaturschwankungen von -40 °C bis 110 °C. Duo-Cone-Dichtungen sind so ausgelegt, dass sie je nach individuellen Bedingungen mehrere Lebensdauern der Laufbahn überstehen.
Die ITR-Fahrwerksproduktlinie bietet das vollständigste am Markt verfügbare Sortiment, das Standardanwendungen bei Baggern und Planierraupen sowie eine vollständige Palette von Fahrwerkselementen für Asphaltmaschinen, Bohrmaschinen und Forstmaschinen umfasst. Die Produktionsflexibilität und Erfahrung im Design stellen die ITR-Fahrwerkslinie auch gut auf, um „kundenspezifische“ Produkte für spezielle Anwendungen zu liefern. Raupentraktoren, Planierraupen, Minibagger, kompakte Raupenlader, Forstmaschinen, Hydraulikbagger, Holzerntemaschinen, Kräne, Rohrverleger, Mähdrescher, Asphaltfertiger, mobile Brecher...

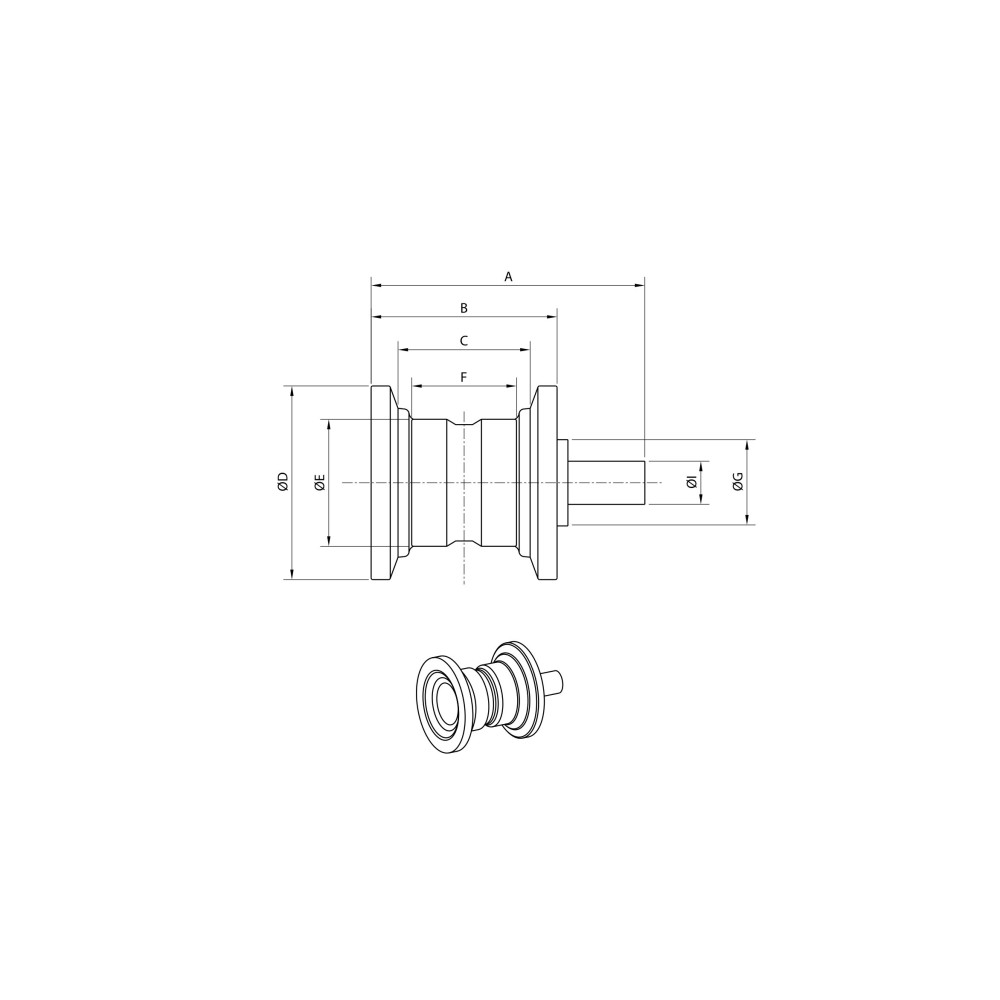

Abmessungen: |
|---|
| A | 177,00 mm |
| B | 135,00 mm |
| C | 92,00 mm |
| D | 142,00 mm |
| E | 82,00 mm |
| F | 80,00 mm |
| G | 38,00 mm |
| I | 35,00 mm |
passt unter anderem für Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| FAI | 240 | - | - |
| KOMATSU | PC25 | - | - |
| KOMATSU | PC25 | - | R |
| KOMATSU | PC30 | - | - |
| KOMATSU | PC30 | - | R |
| KOMATSU | PC38 | - | UU |
| KOMATSU | PC40 | - | - |
| KOMATSU | PC40 | - | T |
| KOMATSU | PC45 | - | - |
| KOMATSU | PC50 | - | UD |
| KOMATSU | PC50 | - | UU |
Alternativ- / Cross-Referenzen |
|---|
| 1435.31.00 | 20T.30.R280501 | 3F3028050 | C1435100N00 |
