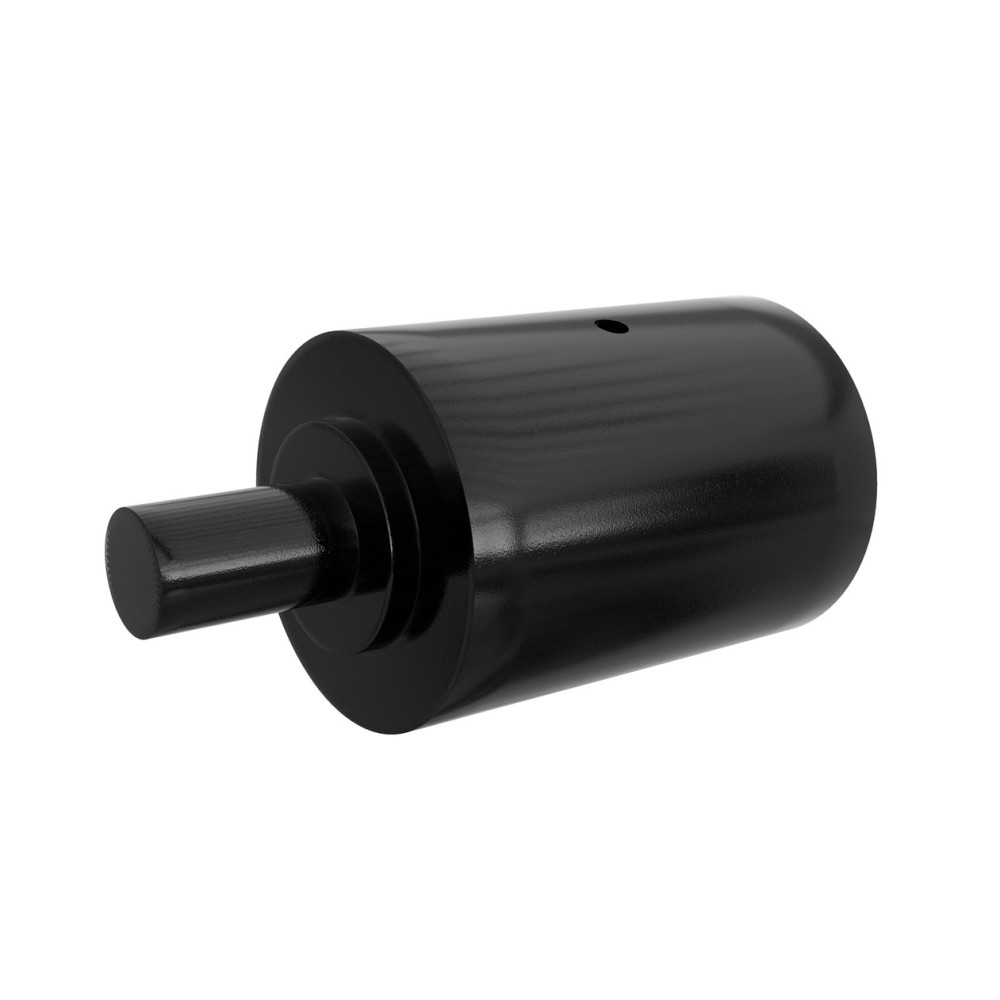

Obere Stützrolle ohne Befestigungsbügel (Kappe), ohne Führungsrand Außere Breite zwischen den inneren Flanschen oder Breite des inneren Rollenflansches: 100mm
Stützrollen für Minibagger von ITR sind speziell für die anspruchsvollsten Einsätze und Umgebungen konzipiert.
Es ist eine vollständige Palette von Größen und Typen für alle gängigen Marken und Modelle verfügbar. ITR-Rollen sind geschmiedete Produkte, hergestellt aus ausgewählten Materialien wie Bornstahl, hochfesten Gussstücken und hochwertigen Komponenten.
Tiefgehende Wärmebehandlung und präzise Bearbeitung garantieren Produktionsgleichmäßigkeit und Konsistenz. Präzise Montage, Schmierung für die gesamte Lebensdauer sowie Qualitätskontrolle während und nach der Fertigung gewährleisten Leistung und Zuverlässigkeit des Produkts.
Die Produktreihe der Lauf- und Stützrollen von ITR reicht von Minibaggern bis hin zu Bergbaumaschinen,
von KOMATSU® PC05 (Betriebsgewicht der Maschine 1,4 Tonnen) bis zu HITACHI® EX2500 (Betriebsgewicht der Maschine 248 Tonnen)
Die Fahrwerkskomponenten von ITR werden von den Entwicklungs- und Forschungsteams von USCO unter Einsatz neuester CAD-Systeme und in Zusammenarbeit mit Partneruniversitäten entwickelt, konstruiert und entworfen. Die Produktlinie der ITR-Fahrwerke wird vollständig in Eigenregie verwaltet. Beginnend bei der Rohmaterialbeschaffung, über die Bauteilentwicklung, mechanische Bearbeitung, Wärmebehandlung, den gesamten Montageprozess bis zur Endkontrolle. Es werden zahlreiche Qualitätskontrollen ab dem Rohmaterialkauf durchgeführt. Die Kontrollen basieren auf Kenntnissen und Erfahrung in metallurgischen Prozessen und Werkstofftechnik.
Funktionen der oberen Stützrollen: Sie stützen die Kette zwischen dem Kettenrad und dem Spannrad. Die Lebensdauer der Rollenlauffläche ist auf die Lebensdauer der Kettenglieder der Laufkette abgestimmt. Die Stützrollen verfügen über induktiv gehärtete Laufflächen für erhöhte Oberflächenhärte, Verschleißbeständigkeit und Ermüdungsfestigkeit bei Erhaltung der Kerneigenschaften. Werte im Bereich von 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Für die gesamte Nutzungsdauer geschmiert, um minimalen Wartungsaufwand zu gewährleisten.
Bronzebuchsenlager. Die Konstruktion bietet eine große Auflagefläche für eine bessere Belastungsverteilung. Die weichbronze Beschichtung im Lager schützt vor kleinsten Verunreinigungen, die Welle und Dichtungen beschädigen könnten. Die Duo-Cone-Dichtung besteht aus zwei Metall-Dichtringen und zwei Gummiringen. Die Gummiringe sorgen für den erforderlichen Anpressdruck auf beiden Seiten der Metall-Dichtringe. Beständig gegen bleibende Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Duo-Cone-Dichtungen sind so ausgelegt, dass sie mehrere Lebensdauern der Lauffläche je nach individuellen Bedingungen überstehen.
Die ITR-Fahrwerksproduktlinie bietet das umfassendste am Markt verfügbare Sortiment, das Standardanwendungen für Bagger und Planierraupen sowie ein komplettes Sortiment an Fahrwerkskomponenten für Asphaltmaschinen, Bohrmaschinen und Holzerntemaschinen umfasst. Die Fertigungsflexibilität und Konstruktionserfahrung positionieren die ITR-Fahrwerkslinie außerdem gut, um „maßgeschneiderte“ Produkte für Spezialanwendungen zu liefern. Traktoren, Kettenraupenplanierraupen, Minibagger, kompakte Kettenlader, Forstmaschinen, Hydraulikbagger, Holzerntemaschinen, Kräne, Rohrleger, Mähdrescher, Asphaltfertiger, mobile Brecher...
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| CASE | 28 | - | - |
| CASE | 31 | - | - |
| CASE | 35 | - | - |
| CASE | CX27 | - | B |
| CASE | CX30 | - | B |
| CASE | CX31 | - | B |
| CASE | CX35 | - | B |
| CASE | CX36 | - | - |
| CASE | CX36 | - | B |
| CNH | E27 | - | SR |
| CNH | E30 | - | SR |
| CNH | E35 | - | SR |
| CNH | E39 | - | B |
| HANIX | H36 | - | C |
| KOBELCO | 27 | - | SR |
| KOBELCO | 30 | - | SR |
| KOBELCO | 35 | - | SR |
| KOBELCO | SK025 | - | - |
| KOBELCO | SK030 | - | - |
| KOBELCO | SK035 | - | - |
| KOBELCO | SK25 | - | SR |
| KOBELCO | SK27 | - | SR |
| KOBELCO | SK30 | - | SR |
| KOBELCO | SK30 | - | UR |
| KOBELCO | SK35 | - | SR |
| KOBELCO | SK40 | - | SR |
| TAKEUCHI | TB125 | - | - |
| TAKEUCHI | TB135 | - | - |
| TAKEUCHI | TB138 | - | FR |

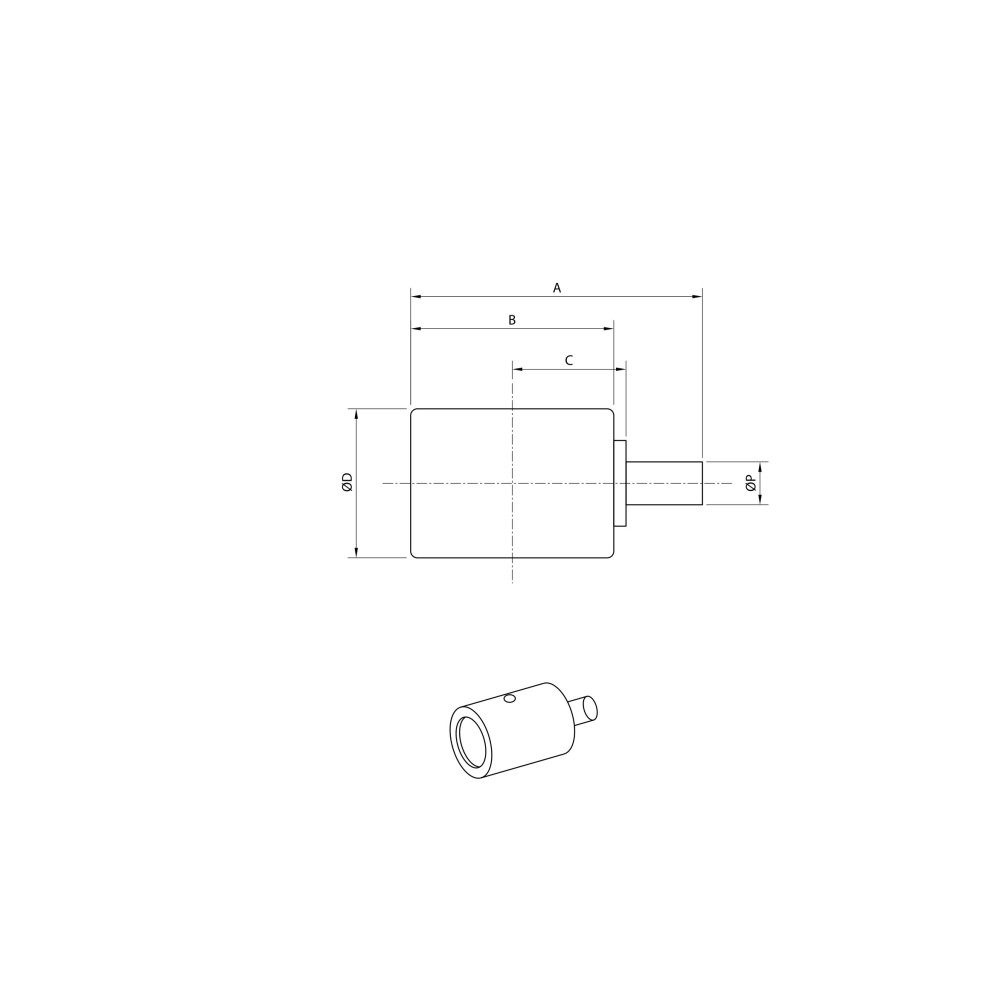

Abmessungen: |
|---|
| A | 148,00 mm |
| B | 102,00 mm |
| C | 54,00 mm |
| D | 75,00 mm |
| P | 25,00 mm |
| Alternative Artikelnummern / Cross |
|---|
| 03712.00100 |
| 6010585M91 |
| 72281898 |
| 72951436 |
| 77264660 |
| MU3193 |
| PV64D00001F0 |
| PV64D00001F1 |
| PV64D00002F1 |
| PW64D01017F0 |
| PW64D01017F1 |
