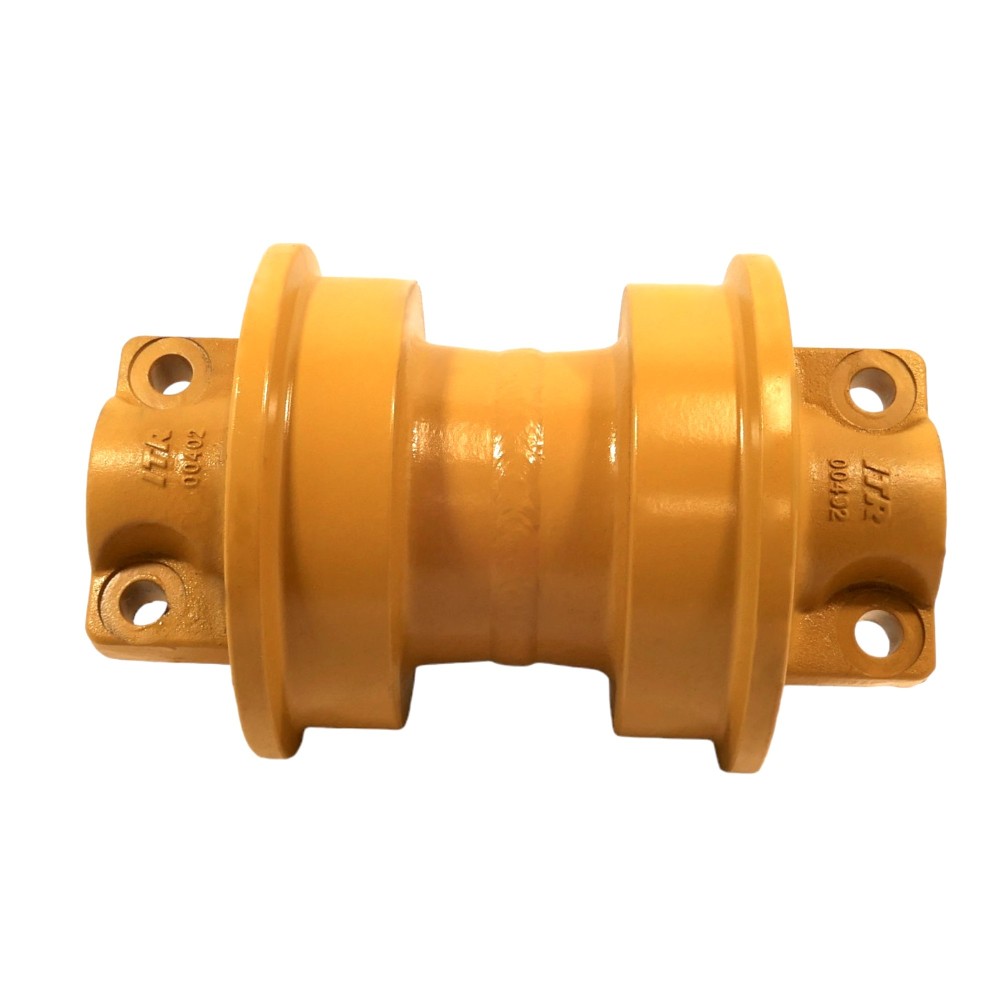

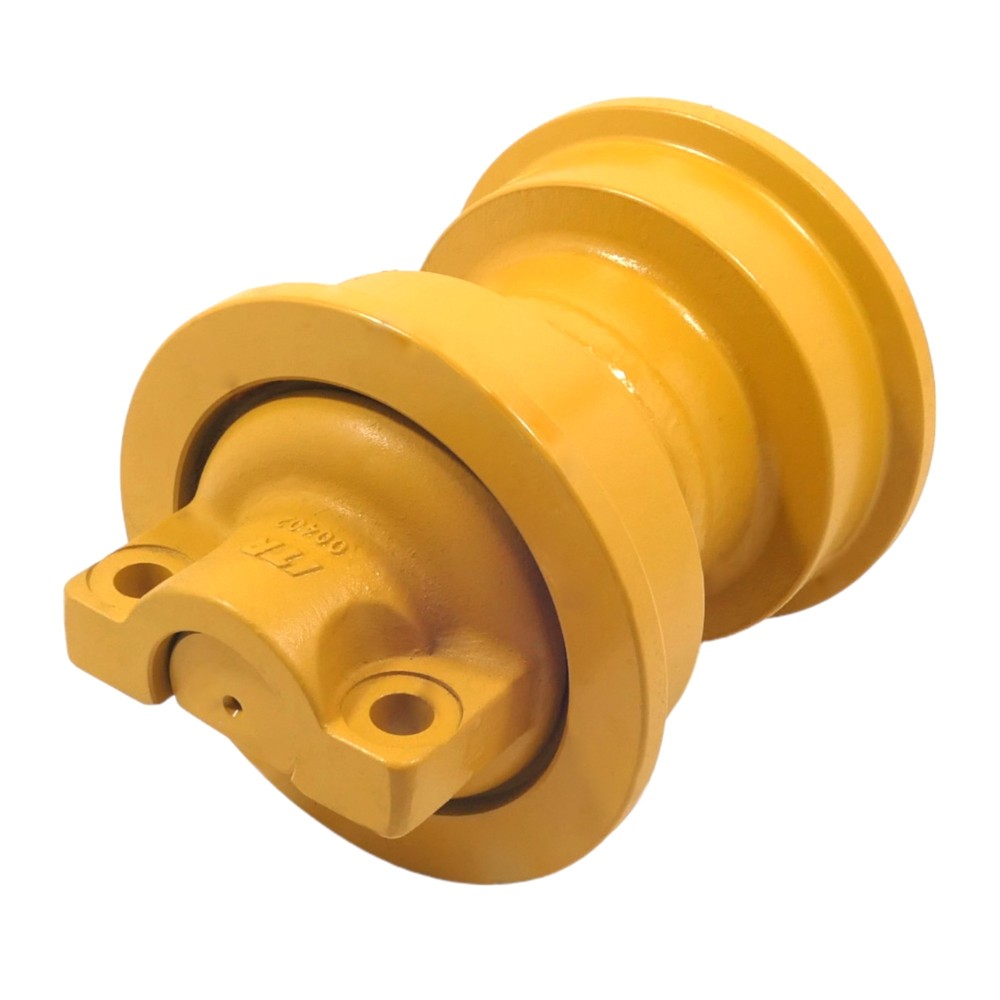

Laufrolle YANMAR VIO70 einflanschig

Einflanschige Laufrollen (engl. single flange track rollers) sind Schlüsselkomponenten des Kettenfahrwerksystems, die häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen eingesetzt werden, die sich im unwegsamen Gelände bewegen. Diese Rollen erfüllen eine wesentliche Funktion bei der Gewährleistung einer reibungslosen Bewegung sowie einer gleichmäßigen Lastverteilung der Maschine auf die Ketten, was den Verschleiß der Bauteile und des Untergrunds, auf dem die Maschine fährt, minimiert.

EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle:

CATERPILLAR LAUFROLLE - FUNKTION UND KONSTRUKTION

Einflanschige Laufrollen besitzen im Gegensatz zu ihren zweiflanschigen Pendants nur einen Flansch, der die Kette in der richtigen Laufrichtung führt. Dieser Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, um diese in der korrekten Position auf der Fahrbahn zu halten. Das Fehlen eines zweiten Flansches macht diese Komponente typischerweise für Maschinen mit geringerer Belastung oder spezielle Einsatzbedingungen geeignet, bei denen die Seitenkräfte geringer sind.

Wesentliche Bauteile der einflanschigen Rolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt das Gewicht der Maschine sowie die Arbeitskräfte.
• Flansch – Ein Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
• Lagerung – Das Innere der Rolle enthält Lager, die eine reibungslose Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einflanschige Laufrollen werden hauptsächlich in mittelgroßen und kleineren Kettenmaschinen eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Abwehr von Seitenkräften.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Lastverteilung auf das Fahrwerk nicht so hoch, sodass einflanschige Rollen ausreichend belastbar sind.
• Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

EINFLANSCHIGE LAUFROLLE - UF189C2T

Der Rollenmantel besteht aus tiefgehärtetem Stahl und ist so konstruiert, dass er vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Die Rollen sind wartungsfrei geschmiert für eine minimale Instandhaltung während der gesamten Nutzungsdauer.

Moderne einflanschige Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißfestigkeit, was besonders bei intensiver Nutzung von Bedeutung ist.
• Mehrschichtige Dichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

  Einflanschige Laufrollen sind unverzichtbare Bauteile vieler Kettenmaschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit geringeren Seitenbelastungen. Die Auswahl der passenden Rollen für eine Maschine sollte jedoch stets die spezifischen Einsatzbedingungen, Belastungen und den Geländetyp berücksichtigen, um optimale Leistung und Langlebigkeit des Fahrwerks sicherzustellen.
