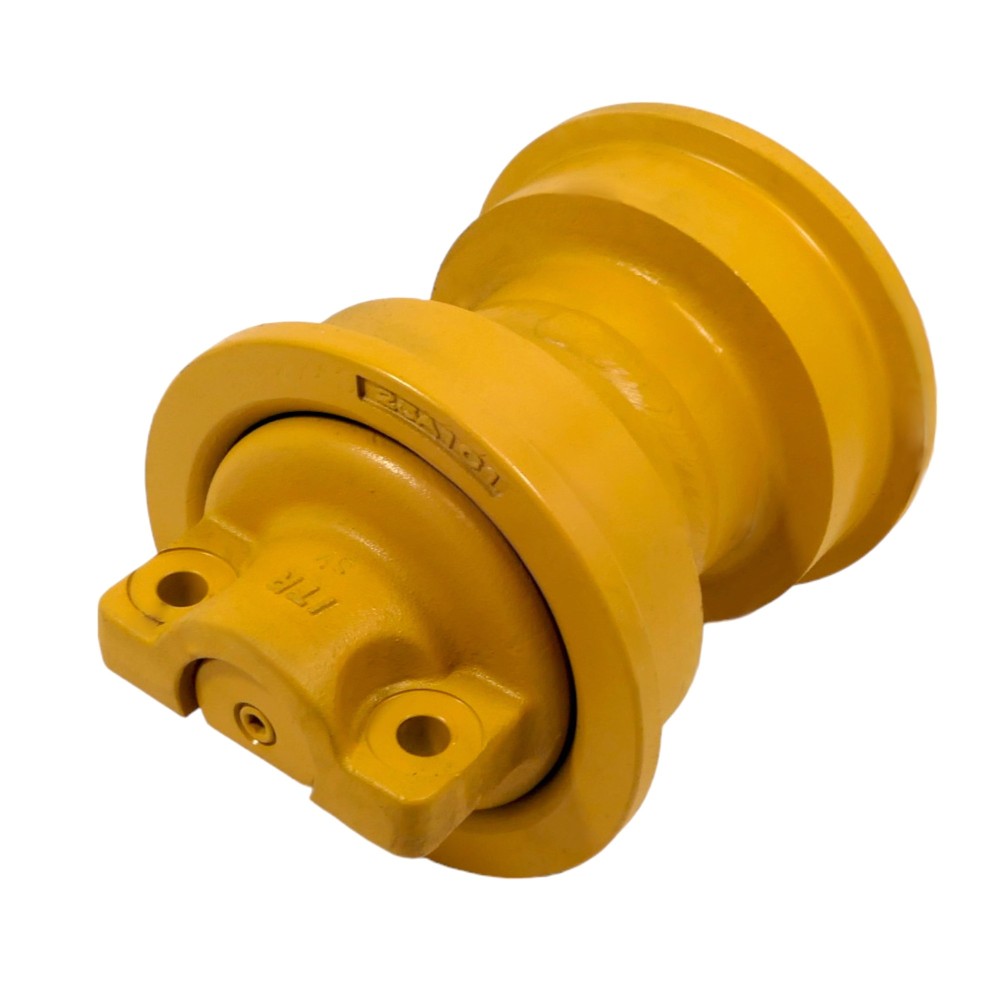

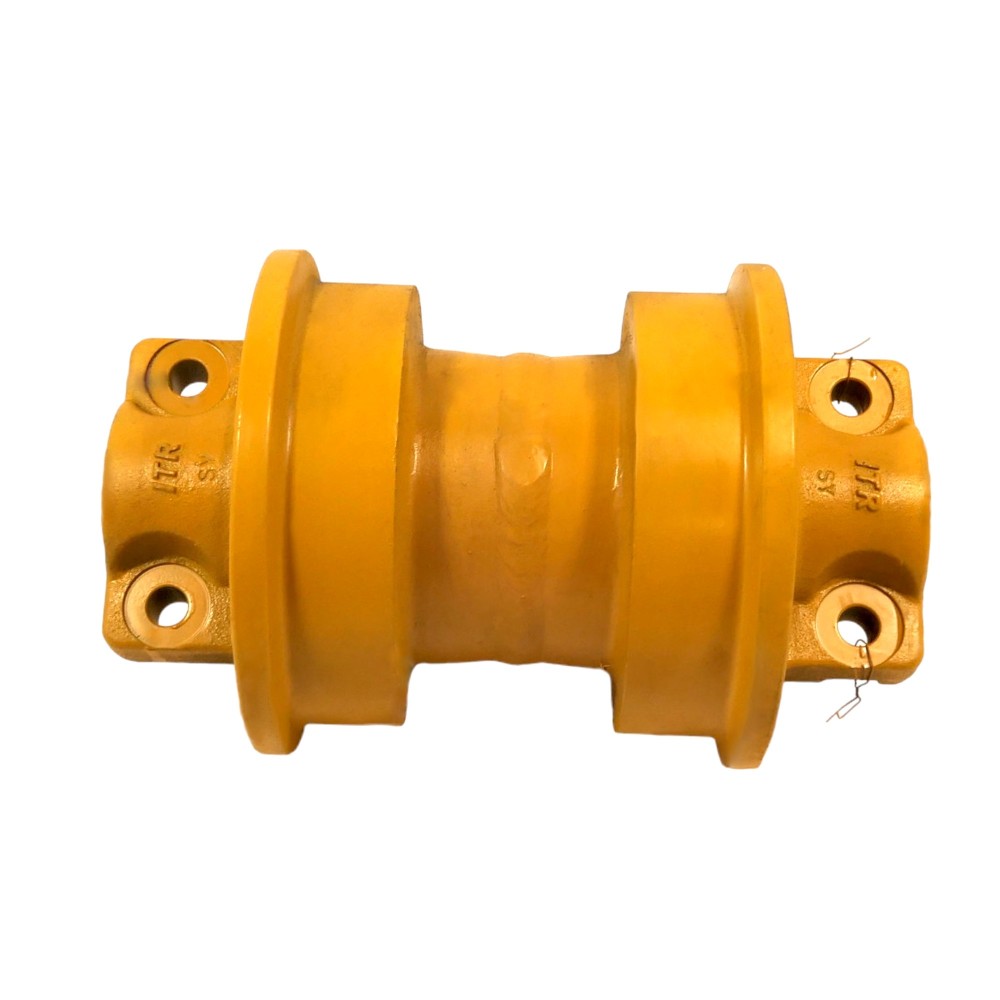

Laufrolle SHANTUI SD16 E einseitig

Einseitiges Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen eingesetzt wird, die in schwierigem Gelände arbeiten. Diese Laufrollen gewährleisten eine gleichmäßige Bewegung und eine gleichmäßige Gewichtsverteilung der Maschine auf die Ketten, was hilft, den Verschleiß der Teile zu minimieren und die Belastung des Untergrunds, auf dem die Maschine fährt, zu reduzieren.

EINSEITIGE LAUFROLLE - ABMESSUNGEN

Innenbreite zwischen den Flanschen der Rolle 196 mm

EINSEITIGE LAUFROLLE CATERPILLAR – FUNKTION UND AUFBAU

Die einseitige Laufrolle unterscheidet sich von der beidseitigen Ausführung dadurch, dass sie nur einen einzigen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich an einer Seite der Rolle und arbeitet mit der Innenfläche der Kettenglieder zusammen, wodurch deren Positionierung gewährleistet wird. Das Fehlen eines zweiten Flansches bedeutet, dass die einseitige Laufrolle häufiger in Maschinen verwendet wird, die mit geringeren Belastungen arbeiten oder bei denen die Seitenkräfte begrenzt sind.

Schlüsselelemente des Aufbaus der einseitigen Laufrolle:

• Rollenkörper – Hergestellt aus verschleißfestem Stahl mit hoher Festigkeit. Er hat die Aufgabe, das Gewicht der Maschine sowie die Arbeitskräfte zu übertragen.
• Flansch (Auswölbung) – Ein Flansch, der an einer Seite der Rolle angebracht ist und die Kette auf der richtigen Spur hält. Schützt die Kette davor, von der Rolle abzurutschen.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einseitige Laufrollen finden hauptsächlich Anwendung in Kettenmaschinen mittlerer und kleinerer Größe, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders diejenigen, die unter mittleren Geländebedingungen arbeiten, wo die Führung der Kette wichtiger ist als die Gegenwirkung seitlicher Kräfte.
• Mini-Bagger und kleinere Planierraupen – Bei kleineren Maschinen ist das Gewicht, das auf das Fahrwerk wirkt, geringer, was die einseitigen Laufrollen ausreichend belastbar macht.
• Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich häufig unter Bedingungen, bei denen ein leichtes Fahrwerk und geringe Seitenbelastungen erforderlich sind.

EINSEITIGE LAUFROLLE - UF196K0T

Der Rollenmantel besteht aus tief vergütetem Stahl und ist so konstruiert, dass er vibrationsbeständig ist. Härte 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass sie Reibung und Verschleiß minimieren und maximale Festigkeit gewährleisten. Lebensdauergeschmiert für minimalen Wartungsaufwand.

Einseitige Laufrollen nutzen heutzutage zunehmend moderne Materialien wie hochfeste Metalllegierungen und innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht die Verschleißfestigkeit und Robustheit erheblich, was besonders bei schwierigen Einsatzbedingungen wichtig ist.
• Mehrschichtdichtungen – Fortgeschrittene Dichtungssysteme bieten besseren Schutz der Lager gegen Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Einseitige Laufrollen sind eine entscheidende Komponente vieler Kettenmaschinen, insbesondere solcher, die in gemäßigten Geländebedingungen arbeiten. Durch ihre vereinfachte Konstruktion und niedrigere Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren Seitenbelastungen. Es ist jedoch zu beachten, dass die Auswahl der passenden Rollen die jeweiligen Einsatzbedingungen, Belastungsniveaus und Geländetypen berücksichtigen muss, um eine optimale Effizienz und Haltbarkeit des Fahrwerkssystems zu gewährleisten.
