Einfachflanschige Laufrollen (engl. single flange track rollers) sind Schlüsselkomponenten des Kettenfahrwerksystems, die häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen eingesetzt werden, die sich im schwierigen Gelände bewegen. Diese Rollen erfüllen eine wichtige Funktion bei der Gewährleistung eines reibungslosen Bewegungsablaufs sowie einer gleichmäßigen Gewichtsverteilung der Maschine auf die Ketten, was den Verschleiß der Bauteile und des Untergrunds, auf dem die Maschine fährt, minimiert.
EINFACHFLANSCHIGE LAUFROLLE - ABMESSUNGEN
Innere Breite zwischen den Flanschen der Rolle 196 mm
CATERPILLAR LAUFROLLE - FUNKTION UND KONSTRUKTION
Einfachflanschige Laufrollen besitzen im Gegensatz zu ihren doppelflanschigen Pendants nur einen Flansch, der die Kette in der richtigen Laufrichtung führt. Dieser Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der Innenfläche der Kettenglieder zusammen, um diese in der korrekten Position auf der Fahrbahn zu halten. Das Fehlen eines zweiten Flansches macht diese Komponente typischerweise für Maschinen mit geringerer Belastung oder spezielle Einsatzbedingungen geeignet, bei denen die Seitenkräfte geringer sind.
Schlüsselelemente der Konstruktion der einfachflanschigen Rolle:
- Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt das Gewicht der Maschine sowie die Arbeitskräfte.
- Flansch – Ein Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
- Lagerung – Das Innere der Rolle enthält Lager, die eine reibungslose Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
- Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.
- Einfachflanschige Laufrollen werden hauptsächlich in mittelgroßen und kleineren Kettenmaschinen eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
- Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Abwehr von Seitenkräften.
- Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Lastverteilung auf das Fahrwerk nicht so hoch, sodass einfachflanschige Rollen ausreichend belastbar sind.
- Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

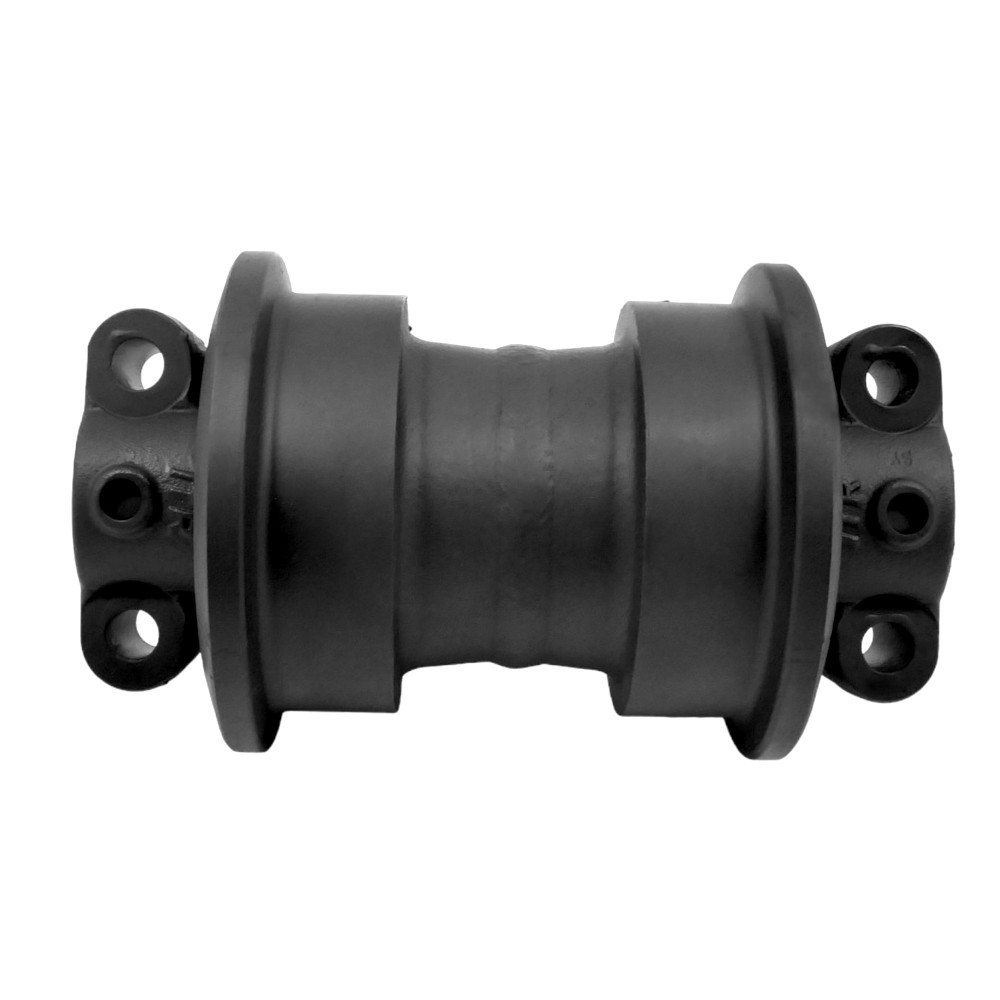

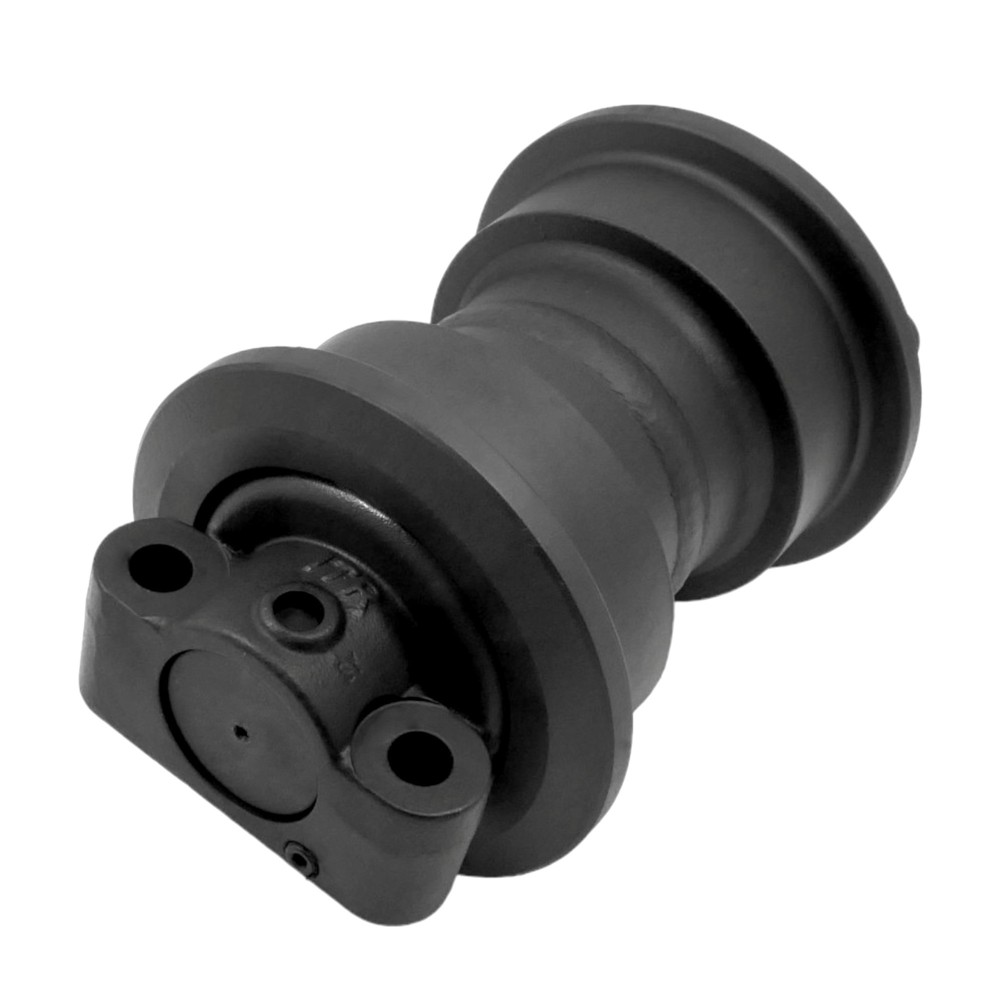

EINFACHFLANSCHIGE LAUFROLLE - UF196K1E
Rollenmantel aus tiefgehärtetem Stahl, konstruiert für Vibrationsbeständigkeit. Härte 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Für die gesamte Lebensdauer geschmiert, um minimalen Wartungsaufwand zu gewährleisten.
Moderne einfachflanschige Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:
- Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders bei intensiver Nutzung von Bedeutung ist.
- Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.
Einfachflanschige Laufrollen sind unverzichtbare Komponenten vieler Kettenmaschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit geringeren Seitenbelastungen. Die Auswahl der passenden Rollen für eine Maschine sollte jedoch stets die spezifischen Einsatzbedingungen, Belastungen und Geländetypen berücksichtigen, um optimale Leistung und Langlebigkeit des Fahrwerks sicherzustellen.
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| JOHN DEERE | E330 | - | - |
| JOHN DEERE | E360 | - | - |
| KOMATSU | PC220 | - | - |
| KOMATSU | PC250 | - | - |
| KOMATSU | PC270 | - | - |
| KOMATSU | PC290 | - | - |
| KOMATSU | PC300 | - | - |
| KOMATSU | PC308 | - | - |
| KOMATSU | PC310 | - | - |
| KOMATSU | PC340 | - | - |
| KOMATSU | PC350 | - | - |
| KOMATSU | PC360 | - | - |
| KRANEX | EK330 | - | - |
| SANDVIK | D245 | - | - |
| SANY | SY285 | - | - |
| SANY | SY310 | - | - |
| SANY | SY330 | - | - |
| SANY | SY335 | - | - |
| SANY | SY365 | - | - |
| SANY | SY385 | - | - |
Abmessungen: |
|---|
| A | 180,00 mm |
| B | 196,00 mm |
| E | 216,00 mm |
| F | 250,00 mm |
| G | 258,00 mm |
| H | 135,00 mm |
| I | 22,00 mm |
| L | 114,00 mm |
| M | 320,00 mm |
| N | 69,00 mm |
| P | 70,00 mm |
Alternative Indizes / Cross |
|---|
| 207-30-00150 |
| 207.30.00150 |
| 207.30.00410 |
| 207.30.00510 |
| 207.30.00511 |
| 207.30.00610 |
| 207.30.00650 |
| 207.30.00651 |
| 207.30.00660 |
| 207.30.07300 |
| 207.30.07300E |
| 207.30.68010 |
| 207.30.D0610 |
| 207.30.K1100 |
| 207.30.K1700 |
| 207.30.KC610 |
| A40300B0M00 |
| BH00026011 |
| KM1429 |
| UF196K1E |
| VA4030A0 |
| VA4030B0 |
