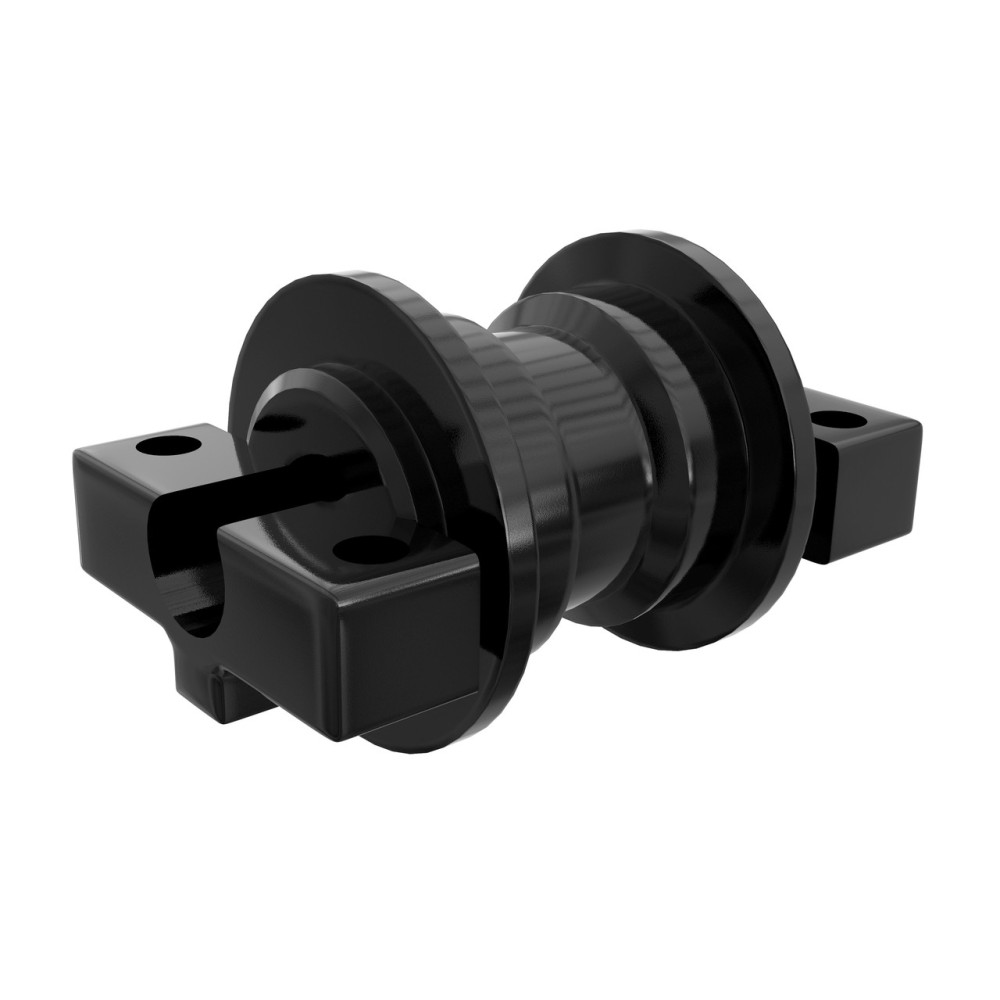

Laufrolle O&K RH2.4 einseitig

Einflanschige Laufrollen (engl. single flange track rollers) sind entscheidende Komponenten des Kettenfahrwerksystems, die häufig in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen im Geländeeinsatz verwendet werden. Diese Rollen erfüllen eine wesentliche Funktion, indem sie einen reibungslosen Lauf sowie eine gleichmäßige Gewichtsverteilung der Maschine auf die Ketten gewährleisten, was den Verschleiß der Bauteile und des Untergrunds minimiert.

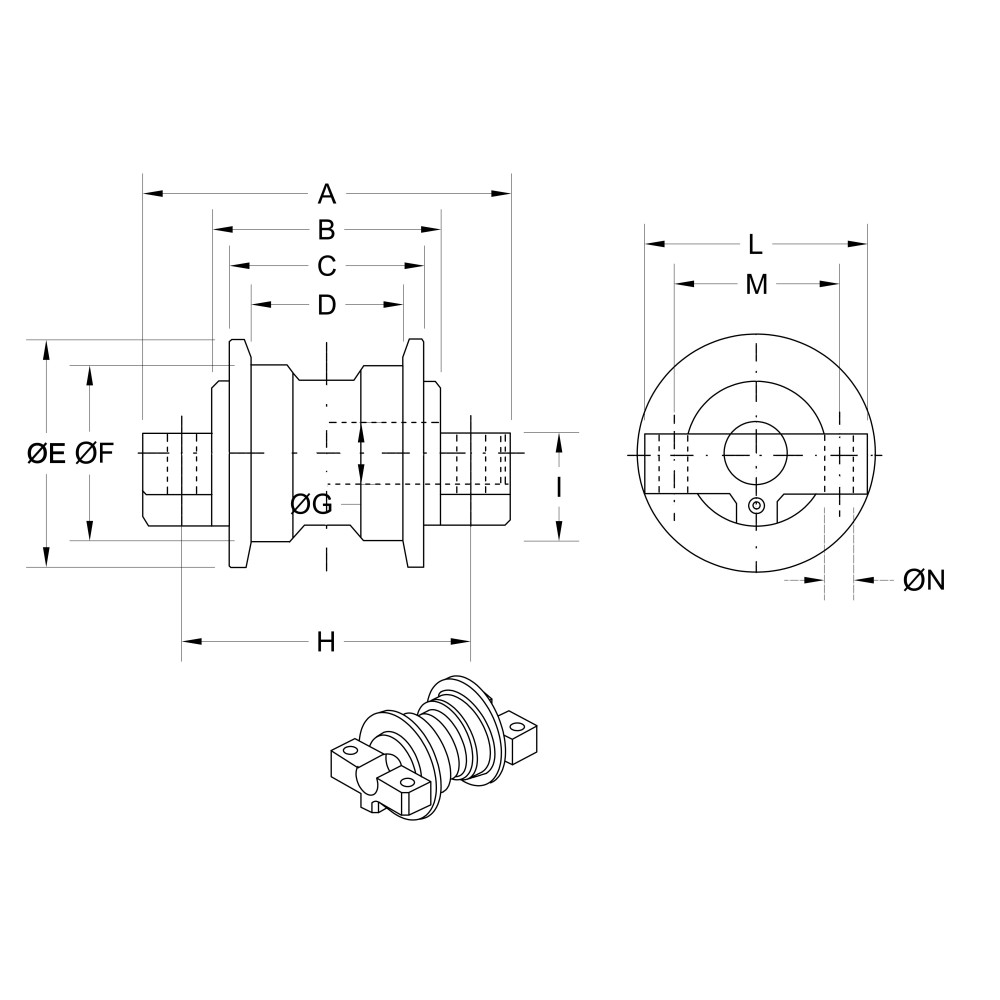

EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 105 mm

EINFLANSCHIGE LAUFROLLE CATERPILLAR - FUNKTION UND AUFBAU

Einflanschige Laufrollen haben im Gegensatz zu ihren doppelflanschigen Pendants nur einen Flansch, der die Kette in der richtigen Lauflinie führt. Dieser Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, um diese in der korrekten Position auf der Laufrinne zu halten. Das Fehlen eines zweiten Flansches macht diese Komponente typischerweise für Maschinen mit geringeren Belastungen oder spezifische Arbeitsbedingungen geeignet, bei denen geringe Seitenkräfte auftreten.

Kernbestandteile des Aufbaus einer einflanschigen Rolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt die Last der Maschine sowie die Arbeitskräfte.
• Flansch (Auswölbung) – Ein Flansch auf einer Seite der Rolle, der die Kette auf der korrekten Spur hält und das Abrutschen der Kette von der Rolle verhindert.
• Lagerung – Das Innere der Rolle enthält Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und häufig abgedichtet, wodurch der Wartungsaufwand minimiert wird.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und dadurch die Lebensdauer der Komponente verlängern.

• Einflanschige Laufrollen finden hauptsächlich Anwendung in Kettenmaschinen mittlerer und kleinerer Größe, die nicht den hohen Seitenkräften ausgesetzt sind, wie zum Beispiel Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen eingesetzt werden, bei denen die Kettenführung wichtiger ist als die Abwehr von Seitenkräften.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Lastverteilung auf das Fahrwerk geringer, sodass einflanschige Rollen ausreichend widerstandsfähig sind.
• Maschinen zum Transport von Schüttgut oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich häufig unter Bedingungen, die ein leichtes Fahrwerkssystem und geringere Seitenlasten erfordern.

EINFLANSCHIGE LAUFROLLE - UF105E0E

Die Rollenhülse besteht aus tief vergütetem Stahl und wurde so konstruiert, dass sie vibrationsbeständig ist. Härte 50 – 58 HRC. Achsen und Lager sind entwickelt worden, um Reibung und Verschleiß zu reduzieren sowie maximale Festigkeit zu gewährleisten. Die Rollen sind für die gesamte Betriebsdauer geschmiert, um den Wartungsaufwand minimal zu halten.

Moderne einflanschige Laufrollen nutzen zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißfestigkeit, was besonders bei intensiver Nutzung von Bedeutung ist.
• Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einflanschige Laufrollen sind unverzichtbare Bauteile vieler Kettenmaschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Ihre einfachere Konstruktion und geringeren Betriebskosten machen sie zu einer populären Wahl für Maschinen mit geringerem Seitenlastaufkommen. Die Wahl der passenden Rollen für die Maschine sollte jedoch stets die spezifischen Einsatzbedingungen, die Belastung und den Geländetyp berücksichtigen, um eine optimale Leistung und Langlebigkeit des Fahrwerksystems zu gewährleisten.
