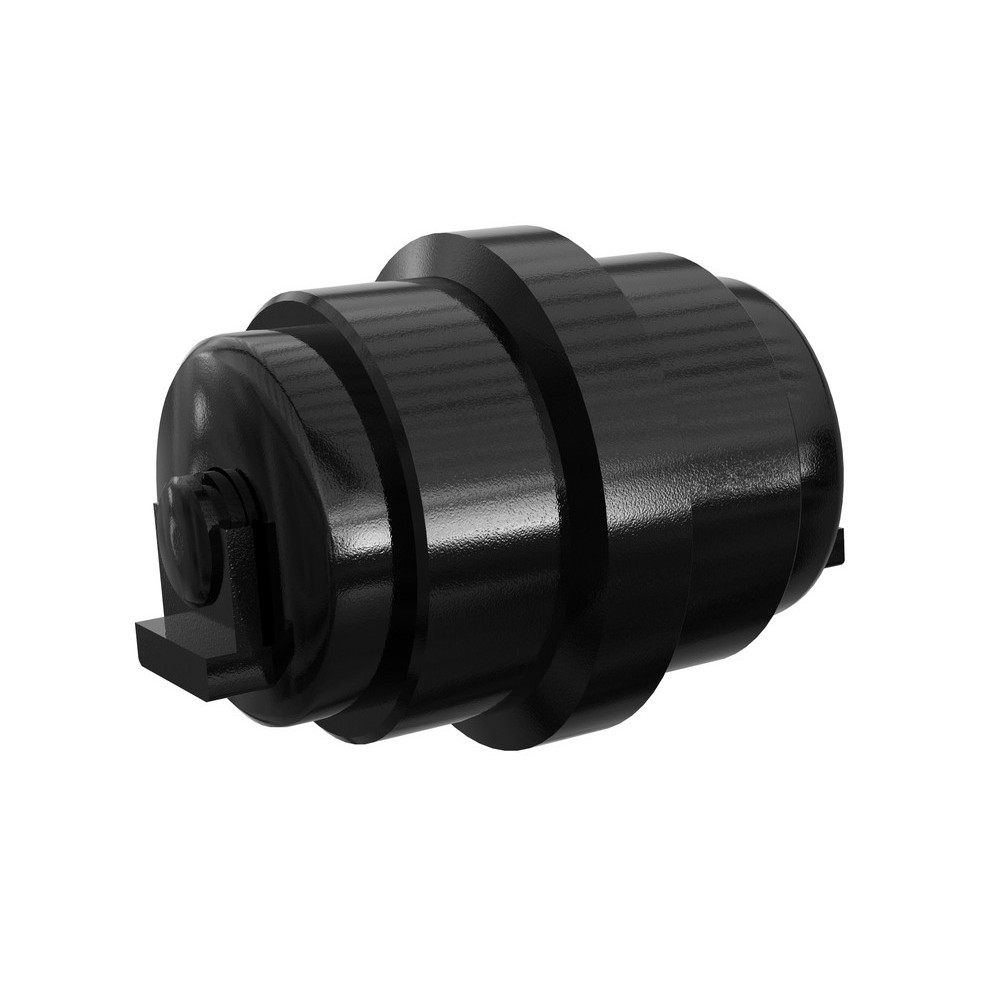

Einfachkantige untere Laufrolle für Minibagger. Innenweite zwischen den Flanschen der Rolle 23 mm innere Führungskanten für Minibagger
Laufrollen für Minibagger und Kompaktlader ITR sind speziell für die härtesten Einsatzbedingungen und Umgebungen entwickelt. Es ist ein komplettes Sortiment an Größen und Typen für alle gängigen Marken und Modelle erhältlich. ITR-Rollen sind geschmiedete Produkte, hergestellt aus ausgewählten Materialien wie Borsstahl, hochfesten Gussteilen und hochwertigen Komponenten. Tiefe Wärmebehandlung und präzise Bearbeitung garantieren Gleichmäßigkeit und Konsistenz der Produktion. Exakte Montage, lebenslange Schmierung und Qualitätskontrolle während und nach der Produktion gewährleisten Leistung und Zuverlässigkeit. Das Sortiment der ITR-Lauf- und Stützrollen umfasst Minibagger bis hin zu Bergbaumaschinen.
Spannrollen von KOMATSU® PC05 (Betriebsgewicht 1,4 Tonnen) bis HITACHI® EX25OO (Betriebsgewicht 248 Tonnen)
Rollenmantel mit einfachem Flansch, verwendet in Baggern.
Die Lebensdauer der Lauffläche des Rollenmantels entspricht der Lebensdauer der Kettenglieder der Kette. Wartungsfrei über die gesamte Lebensdauer der Rolle.
Der Mantel der Rolle besteht aus tiefgehärtetem Stahl und ist vibrationsbeständig ausgelegt. Härtung 50 – 58 HRC.
Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Lebenslang geschmiert für minimalen Wartungsaufwand.
Bronzebuchsenlager für den Einsatz in Spannrollen, die ein ruhiges und geräuscharmes Laufen gewährleisten. Ideale Lösung für präzises Spannen.
Die Buchsenkonstruktion bietet eine große Fläche für bessere Lastverteilung. Die weiche Bronze-Schicht im Lager schützt vor kleinsten Verunreinigungen, die Welle und Dichtungen beschädigen könnten.
Duo-Cone-Dichtung. Versiegelt den Öleinlass. Die Duo-Cone-Dichtung besteht aus zwei Metall-Dichtungsringen und zwei Gummiringen.
Die Gummiringe sorgen für den passenden Anpressdruck auf beiden Seiten der Metall-Dichtungsringe. Beständig gegen bleibende Verformungen und Temperaturschwankungen von -40 °C bis 110 °C. Duo-Cone-Dichtungen sind so ausgelegt, dass sie je nach individuellen Bedingungen mehrere Lebensdauern des Laufflächenprofils überstehen.
Öl. Ölgeschmierte Laufrollen verwenden Öl, das besser kühlt und schmiert als Fett.

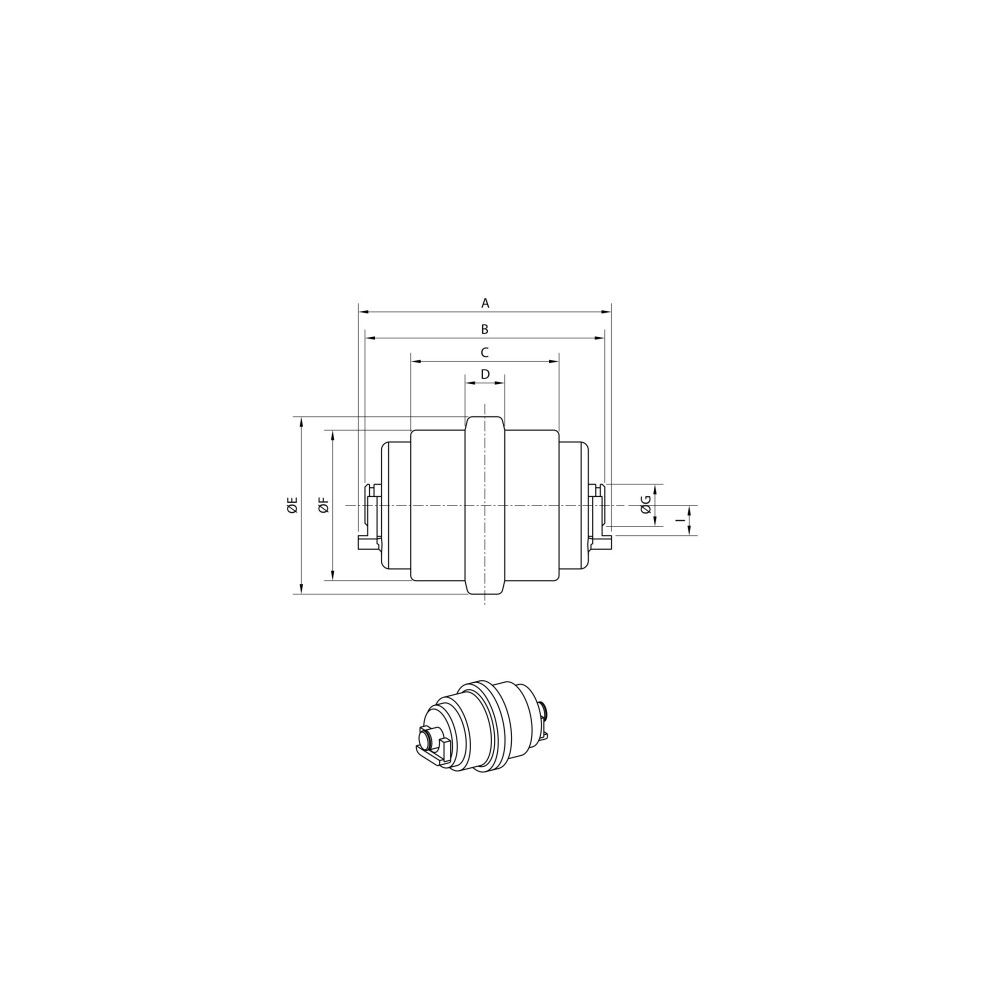

Abmessungen: |
|---|
| A | 139,00 mm |
| B | 131,00 mm |
| C | 80,00 mm |
| D | 23,00 mm |
| E | 100,00 mm |
| F | 80,00 mm |
| G | 28,00 mm |
| I | 18,00 mm |
Zusätzliche Informationen: |
|---|
| SCHRAUBEN M10x1.5 |
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| FAI | 212 | - | - |
| KOMATSU | PC05 | - | - |
| KOMATSU | PC07 | - | - |
| NEUSON | 1403 | - | - |
| NEUSON | 1502 | - | - |
| NEUSON | 1503 | - | - |
| NEUSON | 1503 | - | RD |
| NEUSON | 1503 | - | RD-V |
| NEUSON | 1902 | - | - |
| NEUSON | 1903 | - | - |
| NEUSON | 2202 | - | - |
| PEL JOB | EB12.4 | - | - |
| PEL JOB | EB14.4 | - | - |
| PEL JOB | EB150 | - | XT |
| PEL JOB | EB16.4 | - | - |
| PEL JOB | EB200 | - | XT |
| PEL JOB | EB200 | - | XTV |
| VOLVO | EC15 | - | B |
| VOLVO | EC15 | - | B-XTV |
| VOLVO | EC20 | - | B |
Alternative / Cross-Referenznummern |
|---|
| 1000068518 | 11806146 | 20M.30.31300 | 20M.30.31301 |
| 20M.30.71300 | 20M.30.71301 | 2202313 | 820230006 |
| A1429000N00 | A1429000N01 | A1429000N02 | A1429000N03 |
| A1429000N04 | A1429000N06 | A1429000N07 | A1429000N08 |
| A1429000N09 | A1429000N10 | A1429000N11 | A1429000N12 |
| A1429000N13 | A1429000N14 | A1429000N15 | A1429000N16 |
| A1429000N17 | A1429000N18 | A1429000N19 | A1429000N20 |
| A1429000N21 | A1429000N22 | A1429000N23 | A1429000N24 |
| E5231017 | E6860058 | MU1503 | MU1666 |
| PJ5231017 | PJ6860058 | UF023Z5C |
