Einflanschige Laufrollen (engl. single flange track rollers) sind Schlüsselkomponenten des Kettenfahrwerksystems, die häufig in Baumaschinen wie Raupenbaggern, Planierraupen und anderen schweren Maschinen, die sich im schwierigen Gelände bewegen, eingesetzt werden. Diese Rollen erfüllen eine wichtige Funktion bei der Gewährleistung eines reibungslosen Laufes sowie einer gleichmäßigen Lastverteilung der Maschine auf die Ketten, wodurch der Verschleiß der Bauteile sowie des Untergrunds, auf dem die Maschine fährt, minimiert wird.
EINFLANSCHIGE LAUFROLLE - ABMESSUNGEN
Innere Breite zwischen den Flanschen der Rolle 172 mm
CATERPILLAR LAUFROLLE - FUNKTION UND AUFBAU
Einflanschige Laufrollen haben im Gegensatz zu ihren doppelflanschigen Pendants nur einen Flansch, der die Kette in der richtigen Laufrichtung führt. Dieser Flansch, der sich auf einer Seite der Rolle befindet, arbeitet mit der Innenseite der Kettenglieder zusammen und hält diese in der korrekten Position auf dem Arbeitsweg. Das Fehlen des zweiten Flansches auf der Rolle bedeutet, dass diese Komponente üblicherweise in Maschinen mit geringerer Belastung oder unter spezifischen Einsatzbedingungen verwendet wird, bei denen die Seitenlast geringer ist.
Schlüsselelemente im Aufbau der einflanschigen Rolle:
- Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Dient zur Übertragung des Maschinengewichts sowie der Arbeitskräfte.
- Flansch (Auswölbung) – Ein Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
- Lagerung – Das Innere der Rolle enthält Lager, die ein reibungsloses Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
- Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer der Komponente verlängern.
- Einflanschige Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
- Raupenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als das Ausgleichen von Seitenkräften.
- Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Lastverteilung auf das Fahrwerk nicht so hoch, sodass einflanschige Laufrollen ausreichend belastbar sind.
- Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich häufig unter Bedingungen, bei denen ein leichtes Fahrwerk und geringere Seitenlasten erforderlich sind.

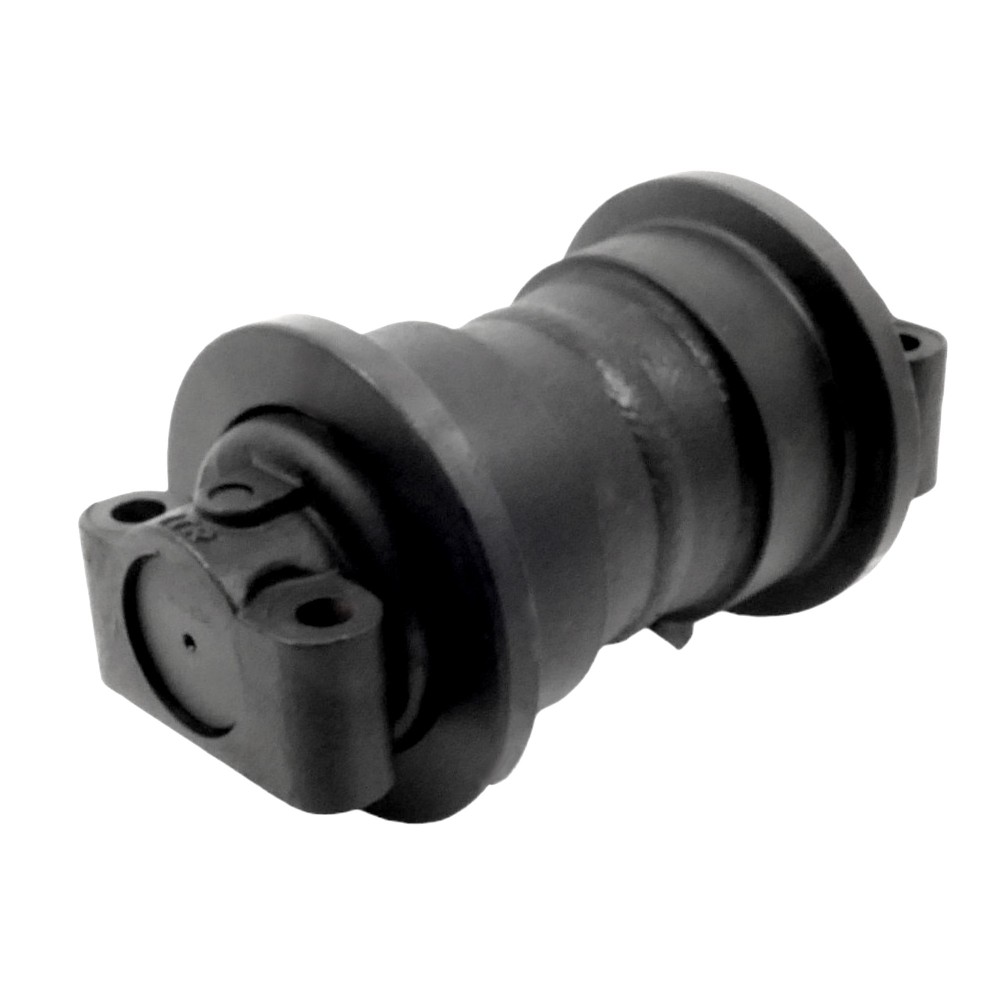

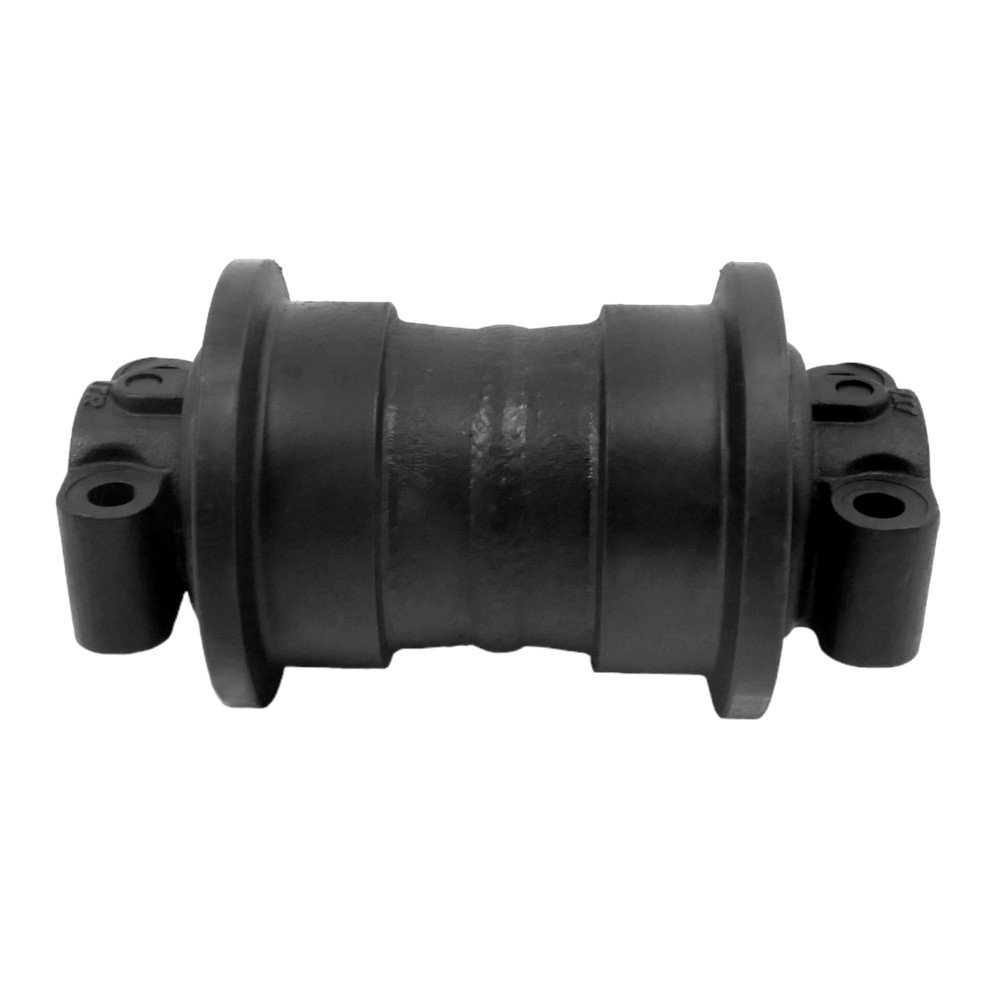

EINFLANSCHIGE LAUFROLLE - UF172H1E
Rollenhülle aus tiefgehend gehärtetem Stahl, konstruiert für Vibrationsbeständigkeit. Härte 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Belastbarkeit gewährleistet wird. Lebensdauergeschmiert für minimalen Wartungsbedarf.
Moderne einflanschige Laufrollen verwenden zunehmend hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:
- Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißfestigkeit, was besonders bei intensiver Nutzung von Bedeutung ist.
- Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager besser vor Verschmutzungen und Feuchtigkeit und verlängern so die Lebensdauer der Komponenten.
Einflanschige Laufrollen sind ein unverzichtbares Bauteil vieler Kettenmaschinen, insbesondere solcher, die unter mäßigen Geländebedingungen arbeiten. Ihre einfachere Konstruktion und geringere Betriebskosten machen sie zu einer beliebten Wahl für Maschinen mit geringeren Seitenlasten. Die Auswahl der passenden Laufrollen sollte jedoch stets die spezifischen Einsatzbedingungen, Belastungen und Geländearten berücksichtigen, um optimale Leistung und lange Lebensdauer des Fahrwerksystems zu gewährleisten.
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| CNH | FX215 | - | - |
| CNH | FX215 | - | HD |
| FIAT HITACHI | EX165 | - | - |
| FIAT HITACHI | EX165 | - | LC |
| FIAT HITACHI | EX215 | - | - |
| FIAT HITACHI | EX215 | - | LC |
| FIAT HITACHI | EX215 | E | - |
| FIAT HITACHI | EX225 | USR | - |
| FIAT HITACHI | EX255 | - | - |
| FIAT HITACHI | EX255 | - | LC |
| FIAT HITACHI | EX255 | EL | - |
| HITACHI | CHR70 | MT | - |
| HITACHI | EX100 | M | - |
| HITACHI | EX110 | M | - |
| HITACHI | EX150 | - | LC |
| HITACHI | EX160 | - | LC |
| HITACHI | EX200 | - | - |
| HITACHI | EX200 | - | LC |
| HITACHI | EX200 | H | - |
| HITACHI | EX200 | H | LC |
| HITACHI | EX200 | K | - |
| HITACHI | EX200 | K | LC |
| HITACHI | EX210 | H | - |
| HITACHI | EX210 | H | LC |
| HITACHI | EX220 | - | - |
| HITACHI | EX220 | - | LC |
| HITACHI | EX225 | USR | - |
| HITACHI | EX225 | USR | LC |
| HITACHI | EX230 | H | - |
| HITACHI | EX230 | H | LC |
| HITACHI | ZX110 | M | - |
| HITACHI | ZX160 | - | LC |
| HITACHI | ZX180 | - | LC |
| HITACHI | ZX180 | - | LCN |
| HITACHI | ZX180 | N | LC |
| HITACHI | ZX190 | - | LC |
| HITACHI | ZX190 | - | LCN |
| HITACHI | ZX200 | - | - |
| HITACHI | ZX200 | - | LC |
| HITACHI | ZX200 | E | - |
| HITACHI | ZX200 | E | LC |
| HITACHI | ZX200 | X | - |
| HITACHI | ZX200 | X | LC |
| HITACHI | ZX210 | - | - |
| HITACHI | ZX210 | - | LC |
| HITACHI | ZX210 | - | LC-LANG |
| HITACHI | ZX210 | - | LC-STD |
| HITACHI | ZX210 | H | - |
| HITACHI | ZX210 | H | LC |
| HITACHI | ZX210 | K | - |
| HITACHI | ZX210 | K | LC |
| HITACHI | ZX210 | N | - |
| HITACHI | ZX210 | N | LC |
| HITACHI | ZX225 | US | - |
| HITACHI | ZX225 | US | LC |
| HITACHI | ZX225 | USR | - |
| HITACHI | ZX225 | USR | LC |
| HITACHI | ZX225 | USRK | - |
| HITACHI | ZX225 | USRK | LC |
| HITACHI | ZX230 | - | - |
| HITACHI | ZX230 | - | LC |
| HITACHI | ZX240 | - | - |
| HITACHI | ZX240 | - | L |
| HITACHI | ZX240 | - | LC |
| HITACHI | ZX240 | H | - |
| HITACHI | ZX240 | H | LC |
| HITACHI | ZX240 | K | - |
| HITACHI | ZX240 | K | LC |
| HITACHI | ZX240 | N | - |
| HITACHI | ZX240 | NM | - |
| HITACHI | ZX250 | - | - |
| HITACHI | ZX250 | - | LC |
| HITACHI | ZX250 | - | LCN |
| HITACHI | ZX250 | H | - |
| HITACHI | ZX250 | H | LC |
| HITACHI | ZX250 | K | - |
| HITACHI | ZX250 | K | LC |
| HITACHI | ZX250 | L | - |
| HITACHI | ZX250 | N | LC |
| HITACHI | ZX260 | H | LC |
| JOHN DEERE | 160 | - | LC |
| JOHN DEERE | 160 | C | LC |
| JOHN DEERE | 160 | D | LC |
| JOHN DEERE | 200 | - | LC |
| JOHN DEERE | 200 | C | LC |
| JOHN DEERE | 200 | D | - |
| JOHN DEERE | 200 | D | LC |
| JOHN DEERE | 2054 | - | HD - LOGGER |
| JOHN DEERE | 2054 | - | LOGGER |
| JOHN DEERE | 210 | G | - |
| JOHN DEERE | 210 | G | LC |
| JOHN DEERE | 2154 | D | FORESTRY SWING MACHI |
| JOHN DEERE | 2154 | D | HD - FORESTRY S.M. |
| JOHN DEERE | 225 | C | LC-RTS |
| JOHN DEERE | 230 | - | LC |
| JOHN DEERE | 230 | - | LCR |
| JOHN DEERE | 230 | - | LCRD |
| JOHN DEERE | 240 | D | LC |
| JOHN DEERE | 2554 | - | LOGGER |
| JOHN DEERE | 790 | E | LC |
| O&K | RH6.5 | - | ERSTER TYP |
| O&K | RH6.5 | - | ZWEITER TYP |
| O&K | RH8.5 | - | - |
Alternative Nummern / Cross |
|---|
| 4S00509 | 71401360 | 9134243 |
| 9184516 | 9231278 | 9264590 |
| 9302525 | A76200A0M00 | AP34666 |
| AP39240 | AT179188 | FT3612 |
| HIT.9184516 | HIT9184516 | HT710 |
| HT771 | SI870 | UF172H1E |
| VA7620A0 | YA60010560 |
