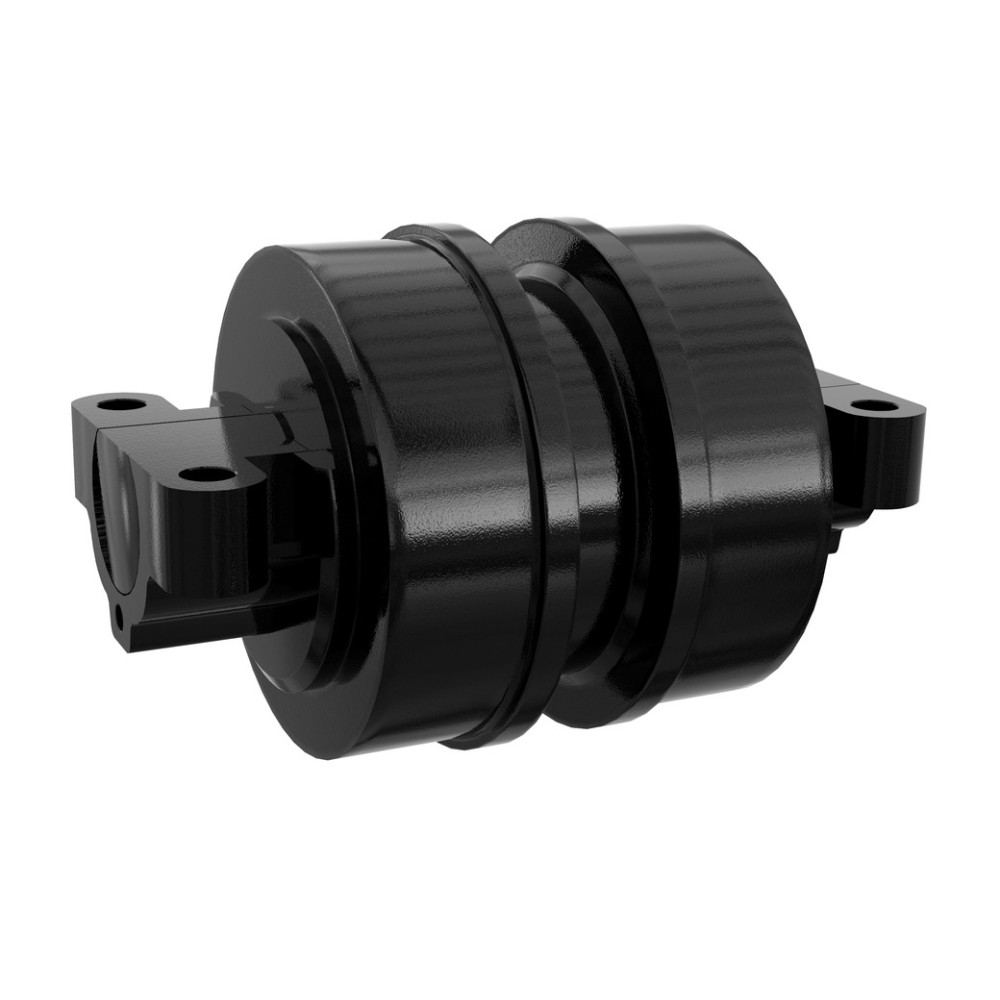

Laufrolle HITACHI EX75 UR einseitig geschweißt

Einseitige Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen verwendet wird, die in schwierigem Gelände eingesetzt werden. Diese Rollen sorgen für eine gleichmäßige Bewegung und eine gleichmäßige Gewichtsverteilung der Maschine auf die Ketten, was hilft, den Verschleiß der Teile zu minimieren und die Auswirkungen auf den Untergrund zu reduzieren, auf dem sich die Maschine bewegt.

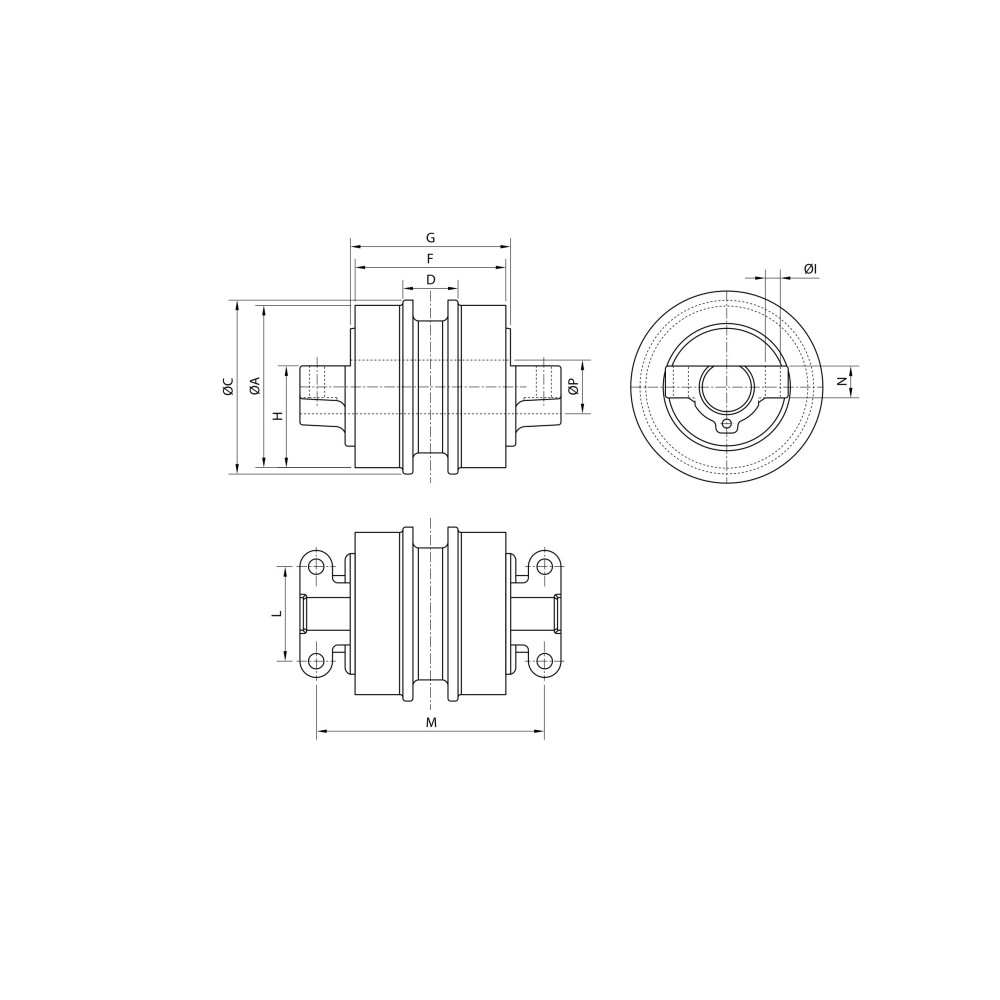

EINSEITIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle:

LAUFROLLE CATERPILLAR - FUNKTION UND AUFBAU

Die einseitige Laufrolle unterscheidet sich von ihrem zweiseitigen Pendant dadurch, dass sie nur einen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der Innenfläche der Kettenglieder zusammen, wodurch deren korrekte Positionierung gewährleistet wird. Das Fehlen des zweiten Flansches bedeutet, dass die Laufrolle häufiger in Maschinen eingesetzt wird, die unter geringerer Belastung arbeiten oder bei Bedingungen mit begrenzten Seitenkräften.

Wesentliche Bauteile der einseitigen Rolle:

• Rollenkörper – Hergestellt aus hochabriebfestem Stahl. Er ist dafür verantwortlich, das Gewicht der Maschine sowie die Arbeitskräfte zu übertragen.
• Flansch (Auswölbung) – Ein Flansch, der an einer Seite der Rolle angebracht ist und die Kette auf der richtigen Bahn hält. Schützt die Kette davor, von der Rolle abzurutschen.
• Lagerung – Das Innere der Rolle enthält Lager, die ein reibungsloses Drehen der Rolle unter Belastung ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und so die Lebensdauer der Komponente verlängern.

• Einseitige Laufrollen finden vorwiegend Verwendung in Kettenmaschinen mittlerer und kleineren Abmessungen, die nicht den hohen Seitenkräften ausgesetzt sind wie z. B. Planierraupen, die an steilen Neigungen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Gegenwirkung seitlicher Kräfte.
• Mini-Bagger und kleinere Planierraupen – Bei kleineren Maschinen ist das Gewicht auf das Fahrwerkssystem geringer, wodurch einseitige Laufrollen ausreichend robust sind.
• Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich häufig unter Bedingungen, bei denen ein leichtes Fahrwerk und geringere Seitenbelastungen erforderlich sind.

EINSEITIGE LAUFROLLE - UF060H0C

Rollengehäuse aus tief vergütetem Stahl, ausgelegt für Vibrationsbeständigkeit. Härtung 50 – 58 HRC. Achsen und Lager sind so konstruiert, dass Reibung und Verschleiß reduziert und maximale Widerstandsfähigkeit gewährleistet wird. Für den gesamten Nutzungszeitraum gefettet, um minimalen Wartungsaufwand zu gewährleisten.

Einseitige Laufrollen nutzen heutzutage zunehmend moderne Werkstoffe wie hochfeste Metalllegierungen sowie innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen zählen:

• Oberflächenhärtung – Diese Technologie erhöht die Verschleißfestigkeit und Haltbarkeit erheblich, was besonders bei Einsätzen unter schwierigen Bedingungen wichtig ist.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Einseitige Laufrollen sind eine Schlüsselkomponente vieler Kettenfahrmaschinen, insbesondere derer, die unter moderaten Geländebedingungen eingesetzt werden. Aufgrund ihres vereinfachten Aufbaus und der geringeren Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren Seitenbelastungen. Dabei ist jedoch zu beachten, dass die Wahl der geeigneten Rollen die spezifischen Einsatzbedingungen, die Belastung und die Art des Geländes berücksichtigen muss, um optimale Leistung und Haltbarkeit des Fahrwerkssystems sicherzustellen.
