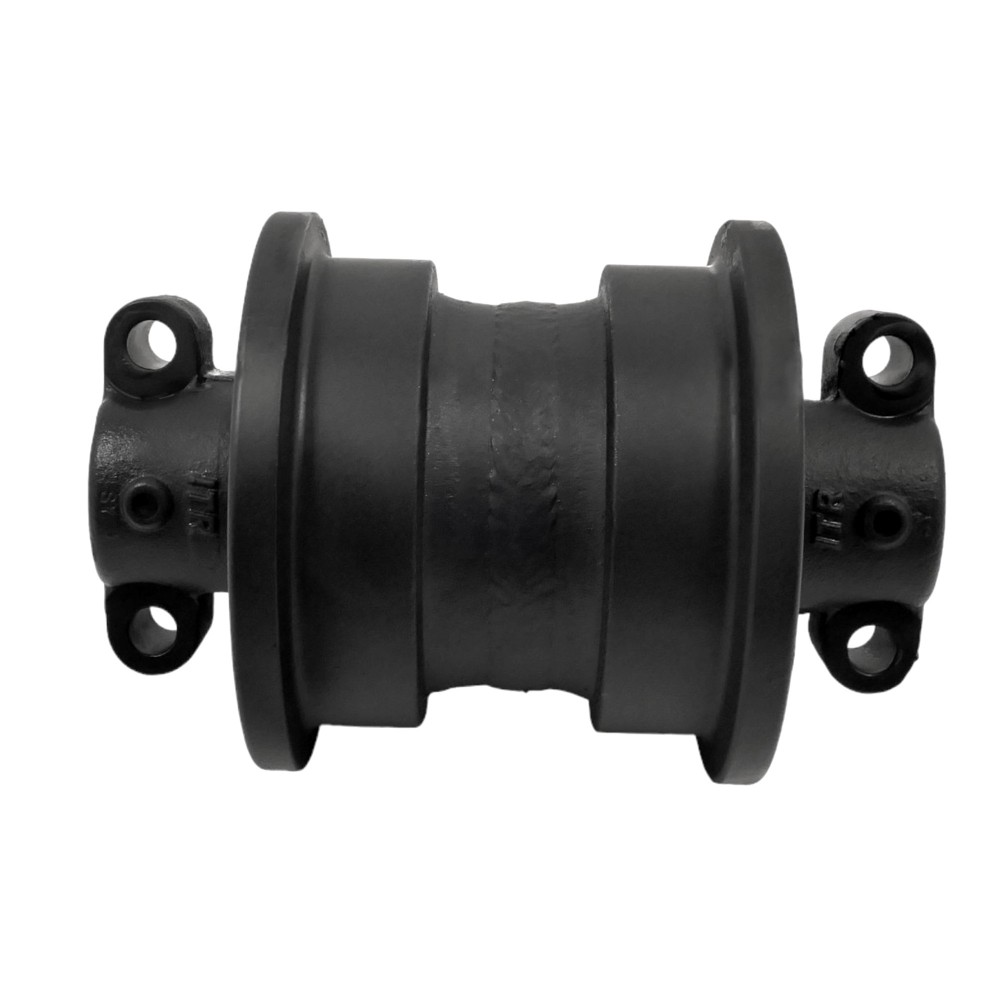

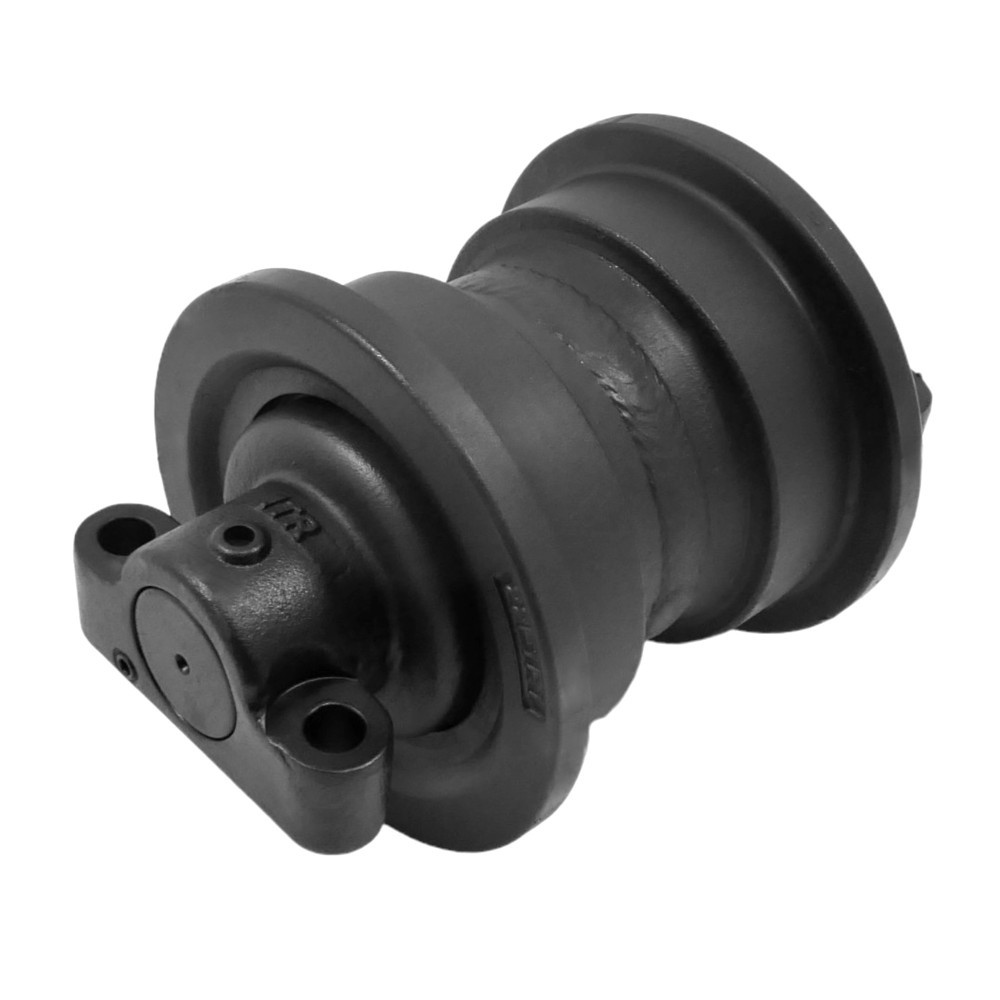

Laufrolle FAI 800 einflanschig

Die einseitige Laufrolle (engl. single flange track roller) ist ein wesentlicher Bestandteil des Kettenfahrwerksystems, das in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Fahrzeugen, die unter schwierigen Geländebedingungen arbeiten, weit verbreitet ist. Diese Rolle spielt eine entscheidende Rolle bei der Gewährleistung eines reibungslosen Bewegungsablaufs der Maschine sowie einer gleichmäßigen Lastverteilung auf die Ketten, was zur Verringerung des Verschleißes der Komponenten und zur Minimierung der Bodenbelastung beiträgt.

EINSEITIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 134 mm

CATERPILLAR LAUFROLLE - FUNKTION UND KONSTRUKTION

Die einseitige Laufrolle besitzt im Gegensatz zur zweiseitigen Ausführung nur einen Flansch, dessen Aufgabe es ist, die Kette auf der vorgegebenen Spur zu führen. Der Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der Innenseite der Kettenglieder zusammen, um die Kette auf der richtigen Bahn zu halten. Das Fehlen eines zweiten Flansches bedeutet, dass die Laufrolle üblicherweise in Maschinen mit geringerer Belastung oder unter Arbeitsbedingungen eingesetzt wird, bei denen geringere Seitenkräfte auftreten.

Schlüsselelemente der Konstruktion der einseitigen Rolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt das Gewicht der Maschine sowie die Arbeitskräfte.
• Flansch (Auswölbung) – Ein Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
• Lagerung – Das Innere der Rolle enthält Lager, die eine reibungslose Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einseitige Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Widerstandsfähigkeit gegen Seitenkräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Lastverteilung auf das Fahrwerkssystem nicht so hoch, sodass einseitige Laufrollen ausreichend robust sind.
• Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

EINSEITIGE LAUFROLLE - UF134F0E

Rollenmantel aus tiefgehärtetem Stahl, konstruiert für Vibrationsbeständigkeit. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Für die gesamte Lebensdauer geschmiert, um minimalen Wartungsaufwand zu gewährleisten.

Moderne einseitige Laufrollen verwenden zunehmend fortschrittliche Materialien wie hochfeste Legierungen und moderne Schutzbeschichtungen. Zu den Innovationen zählen:

• Oberflächenhärtung – Dieser Prozess erhöht die Festigkeit und Verschleißbeständigkeit, was besonders bei intensiver Nutzung von Bedeutung ist.
• Mehrschichtdichtungen – Moderne Dichtungssysteme schützen die Lager effektiver vor Verunreinigungen und Feuchtigkeit, was die Lebensdauer der Komponenten verlängert.

Einseitige Laufrollen sind ein Schlüsselbauteil vieler Kettenmaschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Aufgrund ihrer einfacheren Konstruktion und geringeren Betriebskosten werden sie häufig für Maschinen mit geringeren Seitenbelastungen gewählt. Dennoch sollte die Auswahl der geeigneten Rollen für die Maschine die spezifischen Arbeitsbedingungen, die Belastungsstufe und die Art des Geländes berücksichtigen, um maximale Leistung und Langlebigkeit des Fahrwerks zu gewährleisten.
