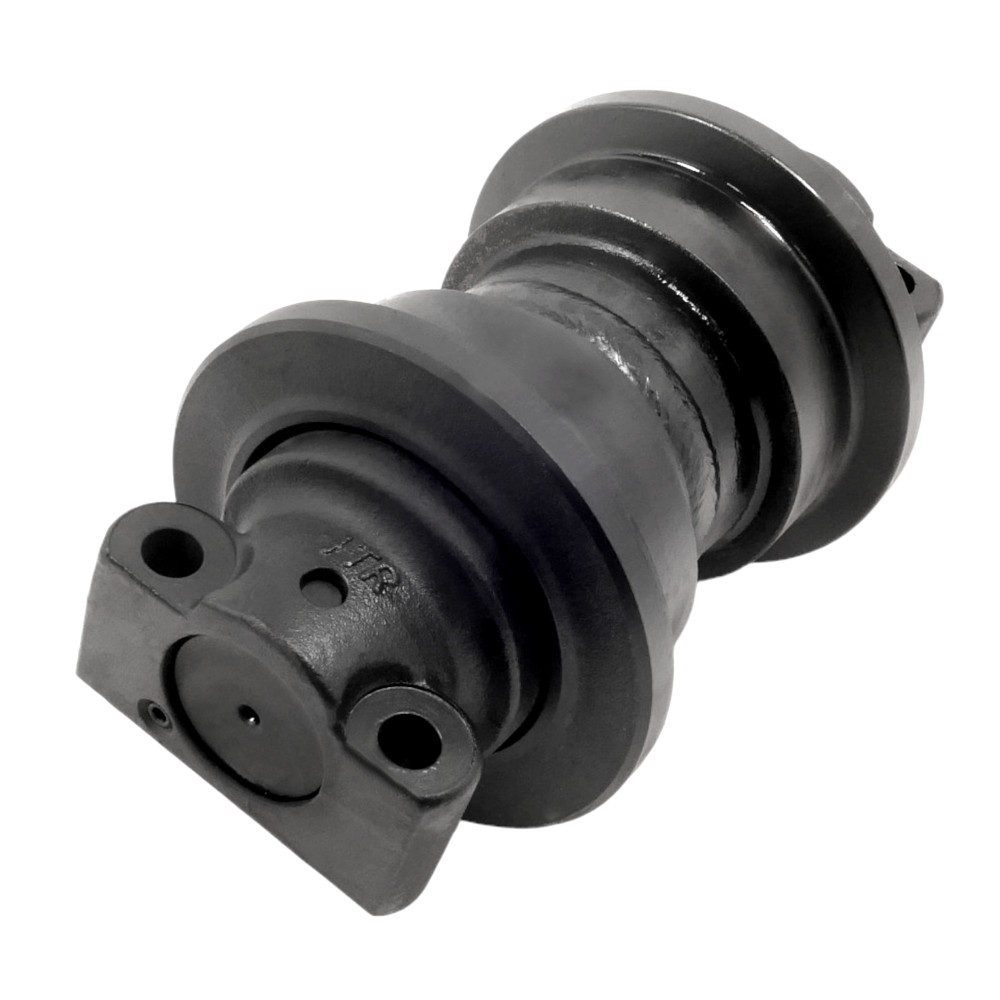

Laufrolle CATERPILLAR UF142C0E

Das einseitig geflanschte Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen verwendet wird, die im anspruchsvollen Gelände operieren. Diese Rollen sorgen für eine gleichmäßige Bewegung und eine gleichmäßige Verteilung des Maschinengewichts auf die Ketten, was hilft, den Verschleiß der Teile zu minimieren und die Einwirkung auf den Untergrund, auf dem sich die Maschine bewegt, zu reduzieren.

EINSEITIG GEFLANSCHTE LAUFROLLE - ABMESSUNGEN

Innenbreite zwischen den Flanschen der Rolle:

EINSEITIG GEFLANSCHTE LAUFROLLE CATERPILLAR - FUNKTION UND AUFBAU

Die einseitig geflanschte Laufrolle unterscheidet sich von ihrem zweiseitig geflanschten Pendant dadurch, dass sie nur einen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der Innenfläche der Kettenglieder zusammen, wodurch diese in der richtigen Position gehalten werden. Das Fehlen des zweiten Flansches bedeutet, dass die Laufrolle häufiger in Maschinen verwendet wird, die geringeren Belastungen ausgesetzt sind oder unter Bedingungen arbeiten, bei denen Seitenkräfte begrenzt sind.

Kernbestandteile des Aufbaus der einseitig geflanschten Rolle:

• Rollenkörper – Aus hochverschleißfestem Stahl gefertigt. Aufgabe ist die Übertragung des Maschinengewichts sowie der Arbeitskräfte.
• Flansch (Auswurf) – Ein einzelner Flansch an einer Seite der Rolle, der die Kette auf der korrekten Spur hält. Schützt die Kette davor, von der Rolle abzurutschen.
• Lagerung – Im Inneren der Rolle befinden sich Lager, die eine reibungslose Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und die Lebensdauer der Komponente verlängern.

• Einseitig geflanschte Rollen kommen hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe zum Einsatz, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hanglagen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Abwehr seitlicher Kräfte.
• Minibagger und kleinere Planierraupen – In kleineren Maschinen ist die Lastverteilung auf das Fahrwerkssystem nicht so hoch, sodass einseitig geflanschte Rollen ausreichend widerstandsfähig sind.
• Verschubbahngeräte oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich häufig unter Bedingungen, die ein leichtes Fahrwerk und geringere Seitenbelastungen erfordern.

EINSEITIG GEFLANSCHTE LAUFROLLE - UF142C0E

Der Rollenschaft besteht aus tief gehärtetem Stahl und ist so ausgelegt, dass er vibrationsbeständig ist. Härtegrad 50 – 58 HRC. Wellen und Lager sind so konzipiert, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Schmierung für die gesamte Lebensdauer ausgelegt, um minimalen Wartungsaufwand zu gewährleisten.

Einseitig geflanschte Laufrollen profitieren heutzutage zunehmend von modernen Werkstoffen, wie hochfesten Metalllegierungen und innovativen Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht die Verschleißfestigkeit und Festigkeit erheblich, was insbesondere bei Arbeiten unter anspruchsvollen Bedingungen von Bedeutung ist.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Einseitig geflanschte Laufrollen sind eine Schlüsselkomponente vieler Maschinen, die sich auf Ketten bewegen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Aufgrund ihrer vereinfachten Konstruktion und geringeren Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren Seitenbelastungen. Es ist jedoch zu beachten, dass die Auswahl der passenden Rollen die spezifischen Arbeitsbedingungen, Belastungslevel und Geländetyp berücksichtigen muss, um optimale Effizienz und Haltbarkeit des Fahrwerkssystems sicherzustellen.
