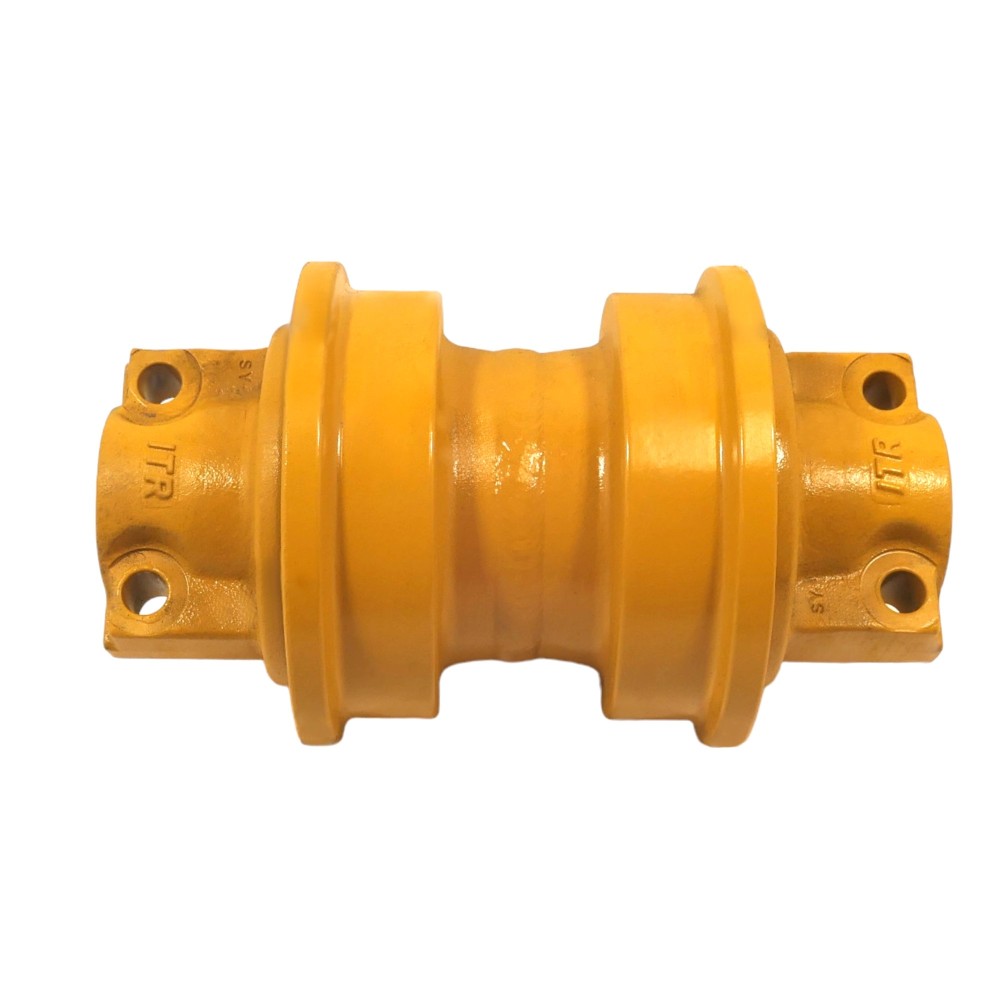

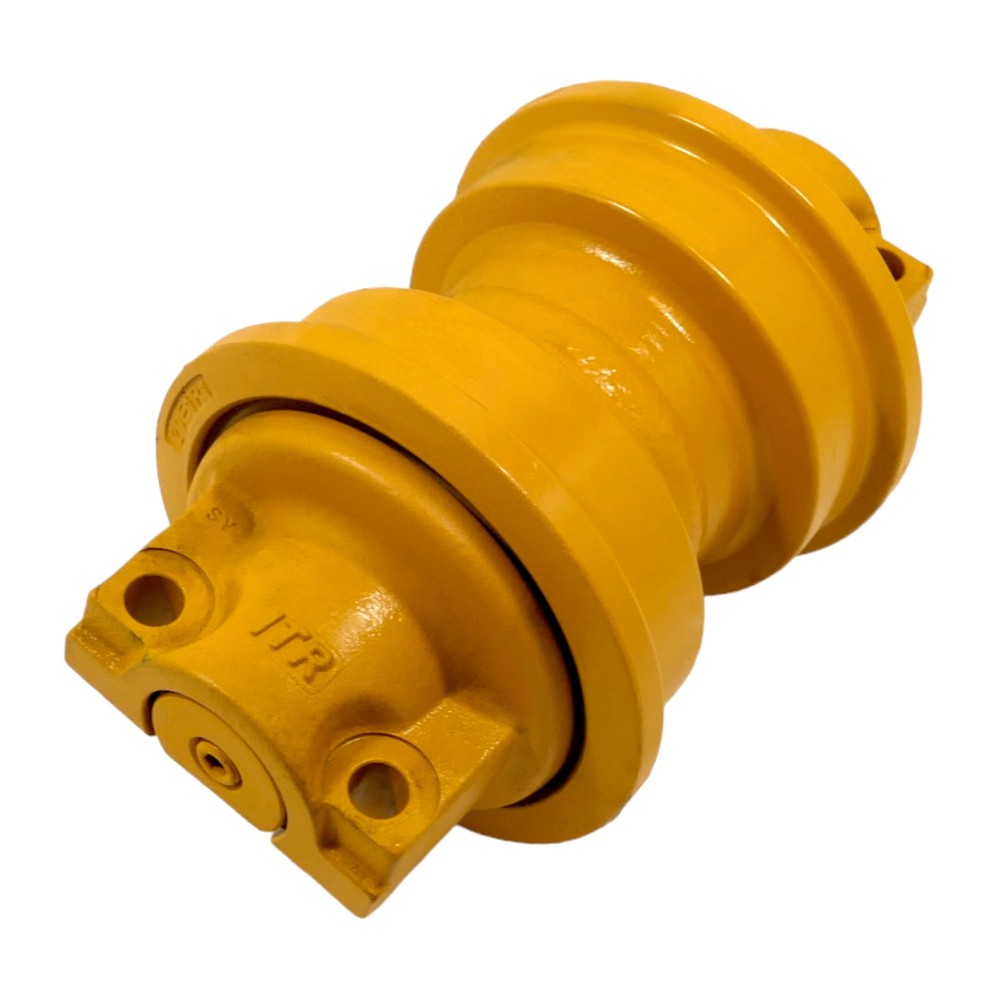

Laufrolle CATERPILLAR 939 einflanschig

Die einseitige Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen eingesetzt wird, die in schwierigem Gelände operieren. Diese Rollen gewährleisten eine gleichmäßige Bewegung und eine gleichmäßige Lastverteilung der Maschine auf die Ketten, was den Verschleiß der Teile minimiert und die Belastung des Untergrunds, auf dem die Maschine fährt, reduziert.

EINSEITIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 143 mm

CATERPILLAR LAUFROLLE - FUNKTION UND KONSTRUKTION

Die einseitige Laufrolle unterscheidet sich von ihrem zweiseitigen Pendant dadurch, dass sie nur einen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, um deren korrekte Positionierung zu gewährleisten. Das Fehlen eines zweiten Flansches bedeutet, dass die Laufrolle häufiger in Maschinen eingesetzt wird, die geringeren Belastungen ausgesetzt sind oder unter Bedingungen arbeiten, bei denen seitliche Kräfte begrenzt sind.

Schlüsselelemente der Konstruktion der einseitigen Rolle:

• Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt die Masse der Maschine sowie die Arbeitskräfte.
• Flansch (Auswölbung) – Ein Flansch, der auf einer Seite der Rolle angebracht ist und die Kette auf der richtigen Spur hält. Er verhindert das Abrutschen der Kette von der Rolle.
• Lagerung – Das Innere der Rolle enthält Lager, die eine reibungslose Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einseitige Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen seitlichen Kräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
• Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Abwehr seitlicher Kräfte.
• Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die auf das Fahrwerk verteilte Last nicht so hoch, sodass einseitige Laufrollen ausreichend belastbar sind.
• Maschinen für den Transport von Schüttgut oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, bei denen ein leichtes Fahrwerk und geringere seitliche Belastungen erforderlich sind.

EINSEITIGE LAUFROLLE - UF143C0T

Rollenhülle aus tiefgehärtetem Stahl, ausgelegt für Vibrationsbeständigkeit. Härtung 50 – 58 HRC. Wellen und Lager sind so konstruiert, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Für die gesamte Nutzungsdauer geschmiert, um minimalen Wartungsaufwand zu gewährleisten.

Einseitige Laufrollen nutzen heutzutage zunehmend moderne Materialien wie hochfeste Metalllegierungen und innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht die Verschleißfestigkeit und Belastbarkeit erheblich, was besonders bei Einsätzen unter schwierigen Bedingungen wichtig ist.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Einseitige Laufrollen sind eine Schlüsselkomponente vieler kettengetriebener Maschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Aufgrund ihrer vereinfachten Konstruktion und geringeren Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren seitlichen Belastungen. Dabei ist jedoch zu beachten, dass die Auswahl der geeigneten Rollen die spezifischen Arbeitsbedingungen, die Belastungsstufe und den Geländetyp berücksichtigen muss, um optimale Effizienz und Langlebigkeit des Fahrwerkssystems zu gewährleisten.
