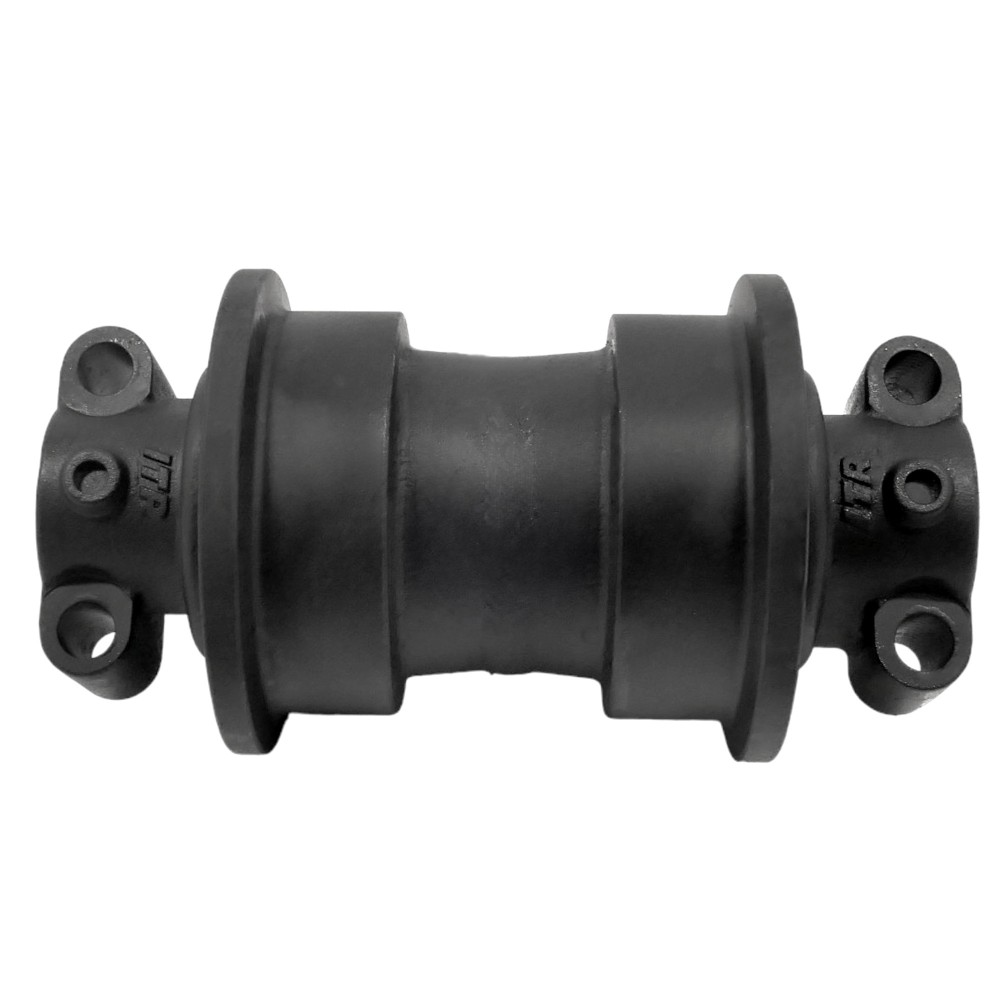

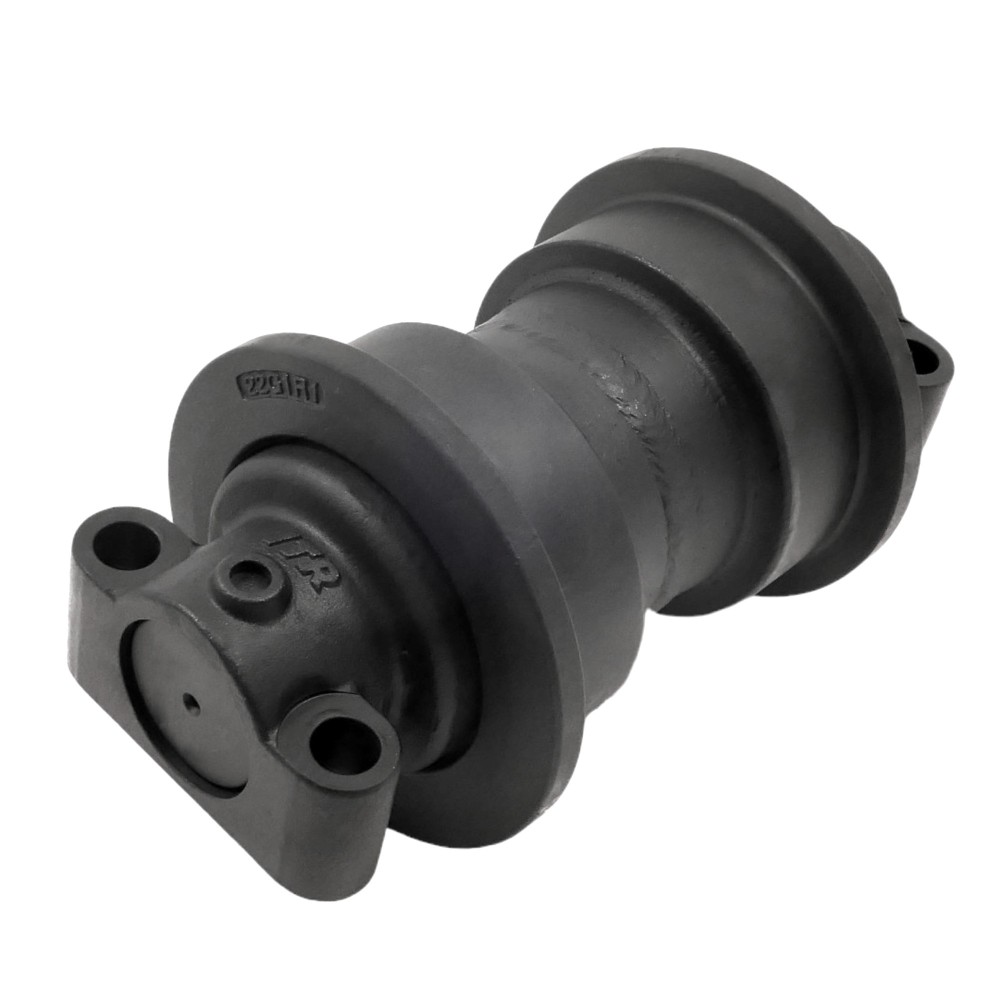

Laufrolle CATERPILLAR 322 einseitig gezahnt

Einfachlippige Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Raupenbaggern, Planierraupen und anderen schweren Maschinen verwendet wird, die in schwierigem Gelände arbeiten. Diese Rollen gewährleisten eine gleichmäßige Bewegung und eine gleichmäßige Verteilung des Maschinengewichts auf die Ketten, was den Verschleiß der Teile minimiert und die Belastung des Untergrunds, auf dem sich die Maschine bewegt, reduziert.

EINFACHLIPPIGE LAUFROLLE - ABMESSUNGEN

Innere Breite zwischen den Flanschen der Rolle 176 mm

EINFACHLIPPIGE LAUFROLLE CATERPILLAR - FUNKTION UND KONSTRUKTION

Die einfachlippige Laufrolle unterscheidet sich von ihrem doppellippigen Pendant dadurch, dass sie nur einen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, um deren korrekte Positionierung zu gewährleisten. Das Fehlen des zweiten Flansches bedeutet, dass die Laufrolle häufiger in Maschinen mit geringerer Belastung oder in Umgebungen eingesetzt wird, in denen Seitenkräfte begrenzt sind.

Schlüsselelemente der Konstruktion der einfachlippigen Rolle:

• Rollenkörper – Hergestellt aus verschleißfestem Stahl mit hoher Festigkeit. Dient zur Übertragung des Maschinengewichts sowie der Arbeitskräfte.
• Flansch (Auswölbung) – Ein einzelner Flansch auf einer Seite der Rolle, der die Kette auf der vorgesehenen Bahn hält. Schützt die Kette vor dem Abrutschen von der Rolle.
• Lagerung – Das Innere der Rolle enthält Lager, die ein gleichmäßiges Drehen der Rolle unter Last ermöglichen. Die Lager sind geschmiert und häufig abgedichtet, was den Wartungsbedarf minimiert.
• Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.

• Einfachlippige Rollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie z. B. Planierraupen, die an steilen Hanglagen arbeiten. Beispiele für solche Anwendungen sind:
• Raupenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als das Ausgleichen von Seitenkräften.
• Minibagger und kleinere Planierraupen – In kleineren Maschinen ist die Gewichtsverteilung auf das Fahrwerk geringer, wodurch einfachlippige Rollen ausreichend robust sind.
• Maschinen für den Fördertransport von Schüttgütern oder andere Kettenmaschinen – Diese Maschinen bewegen sich oft unter Bedingungen, bei denen ein leichtes Fahrwerkssystem und geringere Seitenbelastungen erforderlich sind.

EINFACHLIPPIGE LAUFROLLE - UF176C1E

Der Rollmantel besteht aus tiefgehärtetem Stahl und ist so konstruiert, dass er vibrationsbeständig ist. Härtung 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß minimiert und maximale Festigkeit gewährleistet werden. Vollschmierung für die gesamte Lebensdauer zur Minimierung des Wartungsaufwands.

Heutzutage verwenden einfachlippige Laufrollen zunehmend moderne Materialien wie hochfeste Metalllegierungen und innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:

• Oberflächenhärtung – Diese Technologie erhöht deutlich die Verschleißfestigkeit und Festigkeit, was besonders bei Einsätzen unter schwierigen Bedingungen wichtig ist.
• Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten einen besseren Schutz der Lager vor Schmutz und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.

Einfachlippige Laufrollen sind eine Schlüsselkomponente vieler kettenbetriebener Maschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Aufgrund ihrer vereinfachten Konstruktion und niedrigeren Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren Seitenbelastungen. Es ist jedoch zu beachten, dass die Auswahl der geeigneten Rollen die spezifischen Einsatzbedingungen, Belastungsgrade und Geländetypen berücksichtigen muss, um die optimale Effizienz und Lebensdauer des Fahrwerkssystems sicherzustellen.
