Die einseitige Laufrolle (engl. single flange track roller) ist eine wichtige Komponente im Kettenfahrwerkssystem, das in Baumaschinen wie Kettenbaggern, Planierraupen und anderen schweren Maschinen eingesetzt wird, die in schwierigem Gelände operieren. Diese Rollen gewährleisten eine gleichmäßige Bewegung und eine gleichmäßige Lastverteilung der Maschine auf die Ketten, was den Verschleiß der Teile minimiert und die Belastung des Untergrunds, auf dem die Maschine fährt, reduziert.
EINSEITIGE LAUFROLLE - ABMESSUNGEN
Innere Breite zwischen den Flanschen der Rolle:
CATERPILLAR LAUFROLLE - FUNKTION UND KONSTRUKTION
Die einseitige Laufrolle unterscheidet sich von ihrem zweiseitigen Pendant dadurch, dass sie nur einen Flansch besitzt, der für die korrekte Führung der Kette verantwortlich ist. Dieser einzelne Flansch befindet sich auf einer Seite der Rolle und arbeitet mit der inneren Oberfläche der Kettenglieder zusammen, um deren korrekte Positionierung zu gewährleisten. Das Fehlen eines zweiten Flansches bedeutet, dass die Laufrolle häufiger in Maschinen eingesetzt wird, die geringeren Belastungen oder eingeschränkten Seitenkräften ausgesetzt sind.
Schlüsselelemente der Konstruktion der einseitigen Rolle:
- Rollenkörper – Hergestellt aus hochverschleißfestem Stahl. Er trägt die Masse der Maschine sowie die Arbeitskräfte.
- Flansch (Auswölbung) – Ein Flansch auf einer Seite der Rolle, der die Kette auf der richtigen Spur hält und ein Abrutschen der Kette von der Rolle verhindert.
- Lagerung – Das Innere der Rolle enthält Lager, die eine reibungslose Drehung der Rolle unter Last ermöglichen. Die Lager sind geschmiert und oft abgedichtet, was den Wartungsaufwand minimiert.
- Dichtungen – Die Rollen sind mit speziellen Dichtungen ausgestattet, die das Eindringen von Schmutz, Wasser und Verunreinigungen verhindern und somit die Lebensdauer der Komponente verlängern.
- Einseitige Laufrollen werden hauptsächlich in Kettenmaschinen mittlerer und kleinerer Größe eingesetzt, die nicht so hohen Seitenkräften ausgesetzt sind wie beispielsweise Planierraupen, die an steilen Hängen arbeiten. Beispiele für solche Anwendungen sind:
- Kettenbagger – Besonders solche, die unter mittleren Geländebedingungen arbeiten, bei denen die Führung der Kette wichtiger ist als die Abwehr von Seitenkräften.
- Minibagger und kleinere Planierraupen – Bei kleineren Maschinen ist die Lastverteilung auf das Fahrwerkssystem nicht so hoch, sodass einseitige Laufrollen ausreichend belastbar sind.
- Materialtransportmaschinen oder andere Kettenfahrzeuge – Diese Maschinen bewegen sich oft unter Bedingungen, die ein leichtes Fahrwerkssystem und geringere Seitenbelastungen erfordern.

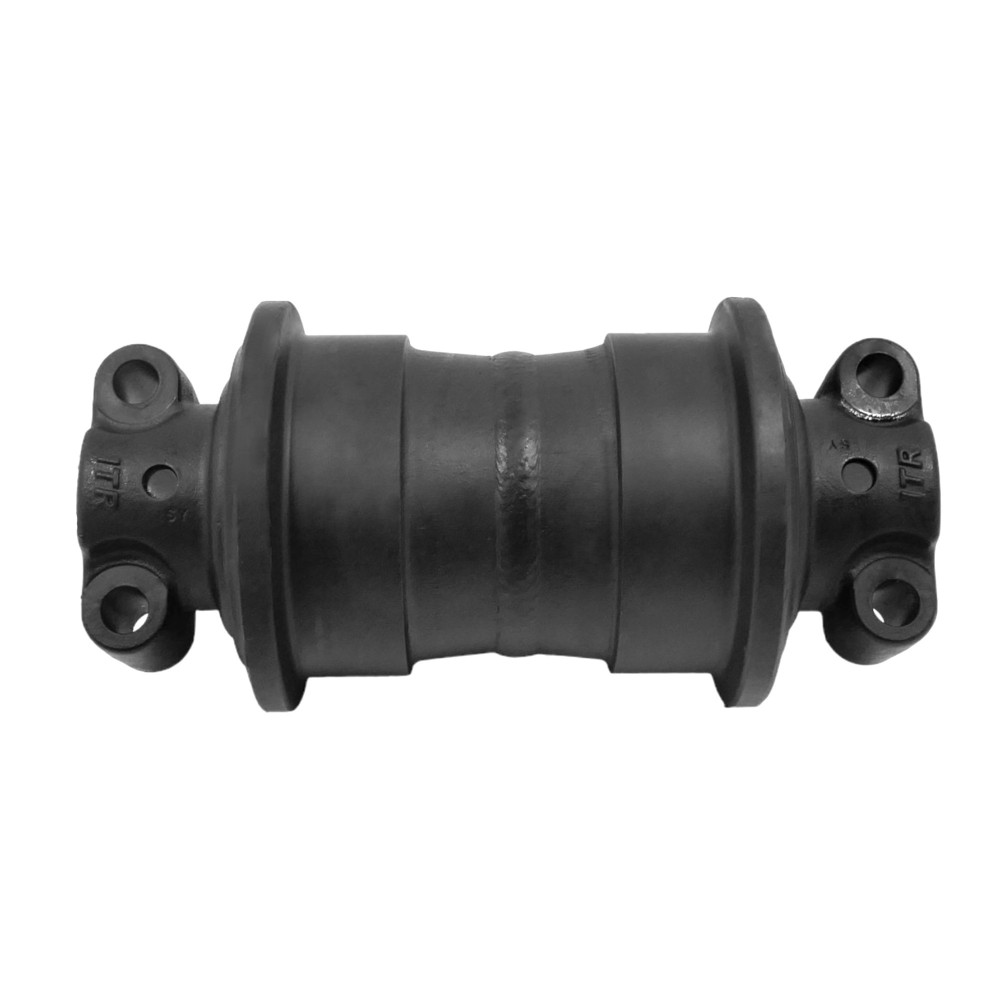

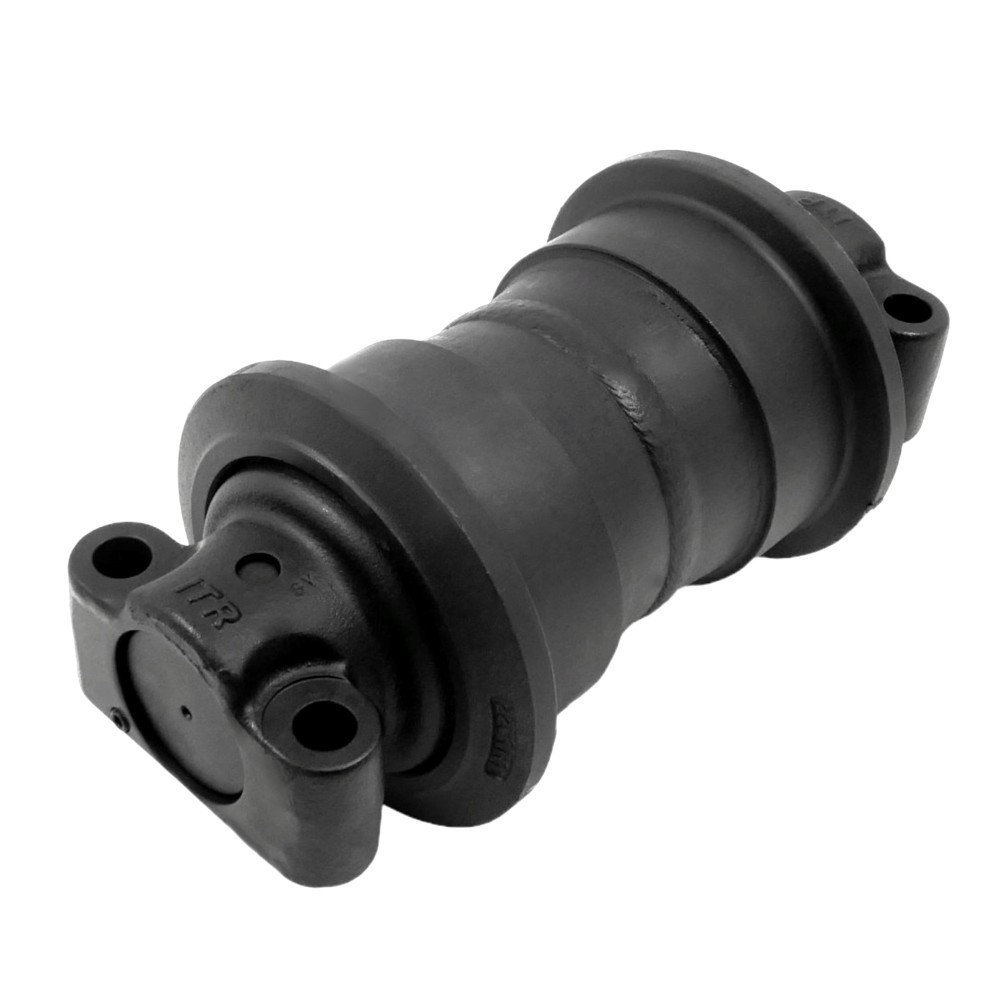

EINSEITIGE LAUFROLLE - UF204E0E
Rollenmantel aus tiefgehärtetem Stahl, konstruiert für Vibrationsbeständigkeit. Härte 50 – 58 HRC. Wellen und Lager sind so ausgelegt, dass Reibung und Verschleiß reduziert und maximale Festigkeit gewährleistet werden. Für die gesamte Nutzungsdauer geschmiert, um minimalen Wartungsaufwand zu gewährleisten.
Einseitige Laufrollen nutzen heutzutage zunehmend moderne Materialien wie hochfeste Metalllegierungen und innovative Schutzbeschichtungen. Zu den wichtigsten Innovationen gehören:
- Oberflächenhärtung – Diese Technologie erhöht die Verschleißfestigkeit und Belastbarkeit erheblich, was besonders bei Einsätzen unter schwierigen Bedingungen wichtig ist.
- Mehrschichtdichtungen – Fortschrittliche Dichtungssysteme bieten besseren Schutz der Lager vor Verschmutzungen und Feuchtigkeit, was die Lebensdauer der Rollen verlängert.
Einseitige Laufrollen sind eine Schlüsselkomponente vieler kettengetriebener Maschinen, insbesondere solcher, die unter moderaten Geländebedingungen arbeiten. Aufgrund ihrer vereinfachten Konstruktion und geringeren Betriebskosten sind sie eine beliebte Wahl für Maschinen mit geringeren Seitenbelastungen. Dabei ist jedoch zu beachten, dass die Auswahl der geeigneten Rollen die spezifischen Arbeitsbedingungen, die Belastungsstufe und den Geländetyp berücksichtigen muss, um optimale Effizienz und Langlebigkeit des Fahrwerkssystems zu gewährleisten.
| E | 205,00 mm |
| F | 262,00 mm |
| G | 285,00 mm |
| H | 127,00 mm |
| I | 22,50 mm |
| L | 114,30 mm |
| M | 368,30 mm |
| N | 72,00 mm |
| P | 75,00 mm |
Alternative Indizes / Cross |
|---|
| 10466947 |
| 10651680 |
| 14043993 |
| 1511031 |
| 2270.6084 |
| 2270.9025 |
| 2270.9401A |
| 2400517 |
| 519672 |
| 5205010 |
| 53995 |
| 5605668 |
| 5612651 |
| 5612673 |
| 5618394 |
| 561839403 |
| 71400941 |
| 71483187 |
| 749075414 |
| 7T6187 |
| 7T6396 |
| 820220002 |
| 87665125 |
| 8E4579 |
| 9047037 |
| 9066690 |
| 9114682 |
| A14060A0M00 |
| A14060B0Y00 |
| A14060E0M00 |
| A14060G0Y00 |
| AT108629 |
| DHI.200104.00001A |
| K1008896 |
| LH696 |
| LH696D |
| LJ696 |
| LJ696D |
| LR942 |
| NH87665125 |
| UF204E0E |
| VA1406A0 |
| VA1406E0 |
