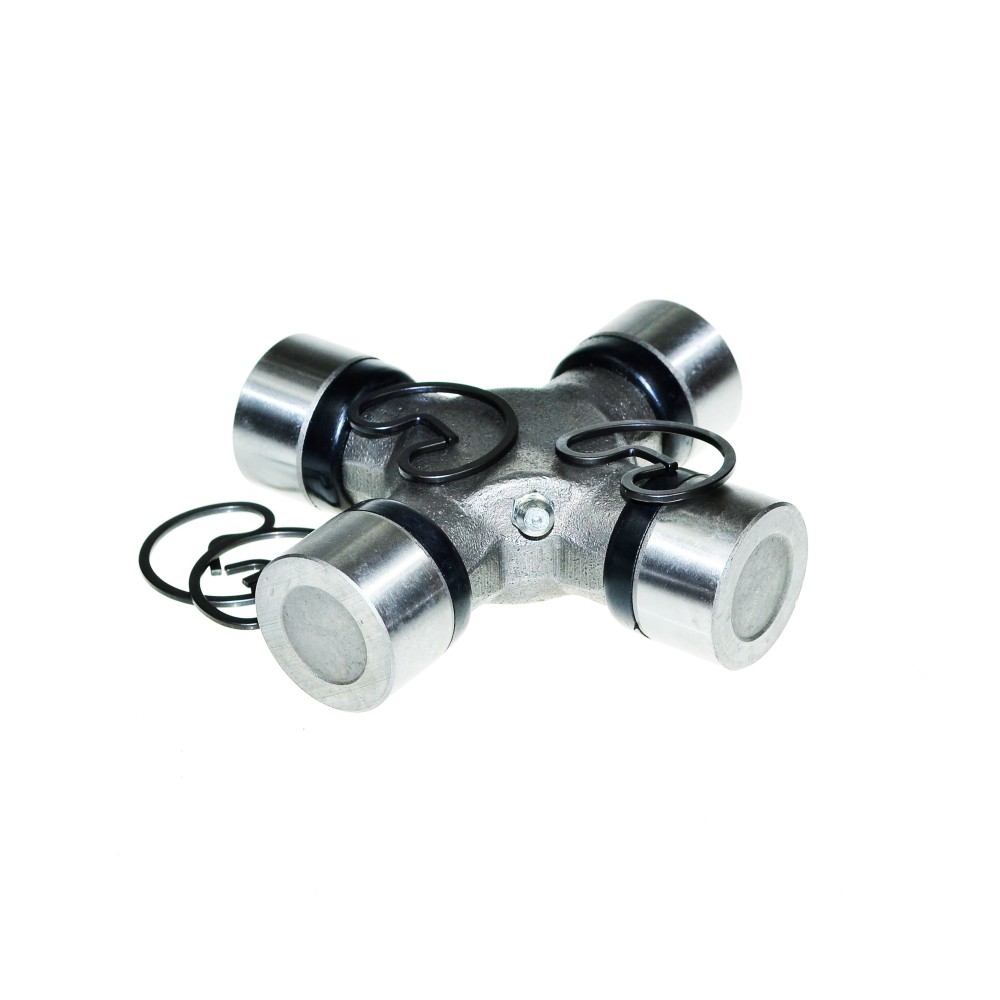

Kreuzgelenk der Antriebswelle CATERPILLAR 420D 430D 438C

Sanfte und zuverlässige Kraftübertragung ist die absolute Grundlage für die Leistungsfähigkeit jeder Baggerlader. Die präsentierte Komponente ist das Herzstück des Kardan-Gelenks – ein präzise gefertigtes Kreuzgelenk der Antriebswelle, speziell für CATERPILLAR-Maschinen, darunter die zuverlässigen Modelle 420D, 430D und 438C, konzipiert. Als hochwertiger Ersatzteil der Marke G-TRAX wurde es entwickelt, um auch bei großen, dynamisch wechselnden Arbeitswinkeln das starke Drehmoment zuverlässig zwischen Getriebe und Antriebsachsen zu übertragen. Verschleiß oder Ausfall dieses Bauteils führt zu starken Vibrationen, Lärm und im Extremfall zum Bruch der Welle und sofortiger Außerbetriebnahme der Maschine. Die Wahl dieses Kreuzgelenks garantiert die Wiederherstellung der werkseitigen Laufruhe der Kraftübertragung und sorgt für Sicherheit und Ruhe.

Ingenieurtechnik für Zuverlässigkeit: Material und Konstruktion

Die Festigkeit dieses Kreuzgelenks ist kein Zufall, sondern Ergebnis fortschrittlicher Werkstofftechnik und kompromissloser Fertigungspräzision. Sein Kern, also der Körper, wird aus hochwertigem legiertem Stahl warm geschmiedet, was im Gegensatz zu günstigeren Gussstücken eine homogene, dichte Innenstruktur ohne Mikro­risse gewährleistet und außerordentlich widerstandsfähig gegen Torsionskräfte ist. Jeder der vier Zapfen wird anschließend induktiv gehärtet und erhält so eine extrem harte und verschleißfeste Arbeitsoberfläche, die mit Nadellagern zusammenarbeitet. Diese Kombination aus harter Oberfläche und elastischem, bruchfestem Kern ist der Schlüssel zu einer langen Lebensdauer unter den ständigen, dynamischen Belastungen im Antriebsstrang schwerer Maschinen.

• Körper aus geschmiedetem legiertem Stahl (z. B. 20CrMnTi): Der Einsatz des Gesenkschmiedeverfahrens statt Gießens garantiert maximale Torsions- und Ermüdungsbeständigkeit des Materials, was für eine Komponente, die das gesamte Motordrehmoment überträgt, absolut entscheidend ist.
• Induktive Härtebehandlung der Zapfen: Diese präzise Wärmebehandlung erzeugt auf der Oberfläche der Zapfen eine Schicht mit einer Härte von über 60 HRC, die verschleißfest ist und gleichzeitig die Zähigkeit des Kerns bewahrt, wodurch Rissbildung unter Stoßbelastungen verhindert wird.
• Hochwertige Nadellager: Das Kreuzgelenk ist mit präzisen Nadellagern aus Wälzlagerstahl ausgestattet, die große radiale Belastungen bei hohen Drehzahlen aufnehmen können und für einen reibungslosen Lauf sorgen.
• Fortschrittliche Lippenabdichtungen: Jedes Lager wird durch eine speziell entwickelte Dichtung aus öl- und fettbeständigem NBR-Kautschuk geschützt. Sie sorgt für die Schmierstoffhaltung im Inneren und schützt die Lager vor zerstörender Einwirkung von Wasser, Sand und Staub.

Schlüsselrolle im Antriebssystem und Anwendernutzen

Diese Komponente nimmt eine fundamental wichtige Rolle bei der Gewährleistung der reibungslosen Funktion der gesamten Maschine ein. Ihre Aufgabe ist es, die Kraftübertragung unter einem Winkel zu ermöglichen, was für die Kompensation der Bewegungen von Fahrwerk und Antriebsachsen notwendig ist. Die Wahl eines hochwertigen G-TRAX Kreuzgelenks ist eine strategische Entscheidung, die sich in realen betrieblichen und finanziellen Vorteilen widerspiegelt. Ein funktionsfähiges Kreuzgelenk bedeutet keine Vibrationen, leisen Antriebsstrangbetrieb und die Sicherheit, dass die gesamte Motorleistung auf die Räder übertragen wird. Dies ist eine Investition, die deutlich teurere Komponenten, wie den Getriebeausgang oder das Eingangszahnrad des Differenzials, vor zerstörerischen Vibrationen schützt. Der rechtzeitige Austausch des Kreuzgelenks ist eine der kostengünstigsten präventiven Maßnahmen, die sehr teure Stillstände und gravierende Ausfälle im Einsatz verhindern kann.

• Sanfte Übertragung des Drehmoments: Präzise Fertigung und hochwertige Lager eliminieren das Wuchten der Antriebswelle, was zu reduzierten Vibrationen, geringerem Lärm im Fahrerhaus und höherem Bedienkomfort führt.
• Schutz anderer Antriebskomponenten: Die Eliminierung von Vibrationen schützt die Lager und Dichtungen am Getriebeausgang sowie am Eingang der Antriebsachse, deren Austausch wesentlich komplizierter und teurer ist.
• Vermeidung kostspieliger Ausfälle: Kreuzgelenkausfälle treten plötzlich auf und führen stets zur Stilllegung der Maschine. Der präventive Wechsel gegen ein bewährtes G-TRAX Produkt ist der einfachste Weg, um einen Maschinenausfall mitten am Arbeitstag zu verhindern.
• Erhöhung der Betriebssicherheit: Der katastrophale Bruch des Kreuzgelenks kann zum Herabfallen der Antriebswelle führen und stellt ein erhebliches Risiko dar. Der Einsatz eines Bauteils mit garantierter Festigkeit ist ein grundlegender Aspekt zur Gewährleistung der Sicherheit.
