Antriebsrad Zahnkranz zum Anschrauben. Für Kette mit Teilung
101 Anzahl der Zähne
523Die Herstellung von Zahnrädern und Segmenten von ITR für Minibagger ist geeignet für eine breite Auswahl an Modellen von Kettenfahrzeugen.
Von Minibaggern bis zu Bergbaumaschinen. Kettenräder werden im Gießverfahren hergestellt, während die Segmente durch Schmieden gefertigt werden.
Zahnräder sind gegossene, maschinell bearbeitete und wärmebehandelte Produkte und werden allgemein für Bagger oder andere Maschinen mit Fahrwerk verwendet, die in ähnlichen Anwendungen eingesetzt werden.

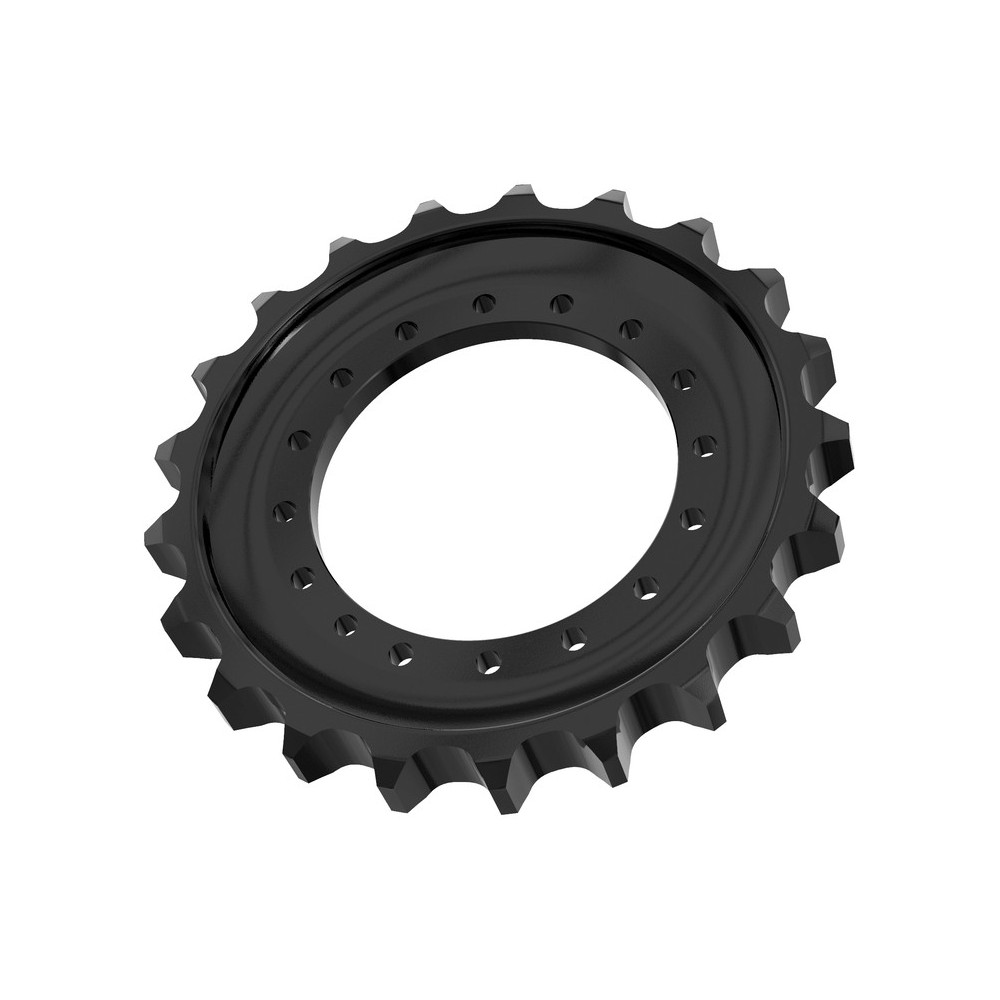

ITR Antriebsräder für TAKEUCHI TB138 FR UR101Z523
Das Sortiment der ITR Antriebsräder umfasst Geräte von JCB® 8008 (Arbeitsgewicht der Maschine 0,95 Tonnen) bis KOMATSU® PC 1250 (Arbeitsgewicht der Maschine 110 Tonnen).
ITR Antriebsräder - Funktionalität
Montage mit Schrauben. Anziehverfahren entsprechend der Bedienungsanleitung der Maschine. Es ist wichtig, Informationen zur Montage der Schrauben des Kettenrads und der Drehmoment-Spezifikation zu erhalten.
Funktionen: Übertragung der Antriebslasten vom Hauptgetriebe auf die Kette über Buchsen. Haltbarkeit mindestens entsprechend einer Buchsenseite, Bruchfestigkeit. Kettenräder werden so gefertigt, dass sie genau auf die Buchsen passen. Streng kontrollierte Fertigungsprozesse zur Gewährleistung der korrekten Montage der Ausrüstung. Vorteile von angeschraubten Kettenrädern: Begrenzter Wartungsaufwand und kürzere Stillstandszeiten. Kein Risiko von Achsfehlausrichtung.
Wendbar – das Umsetzen der Räder auf die gegenüberliegende Maschinenseite kann die Lebensdauer des Kettenrads verlängern. Die Zahnkränze der Antriebsräder sind geschmiedet oder gegossen aus tief vergütetem Stahl, der eine fast doppelt so große Härtetiefe aufweist wie normaler Stahl. Material SCMn3A. Härtung 50 – 55 HRC.
Die Herstellung von Zahnrädern und Segmenten von ITR für Minibagger ist geeignet für eine breite Auswahl an Modellen von Kettenfahrzeugen.

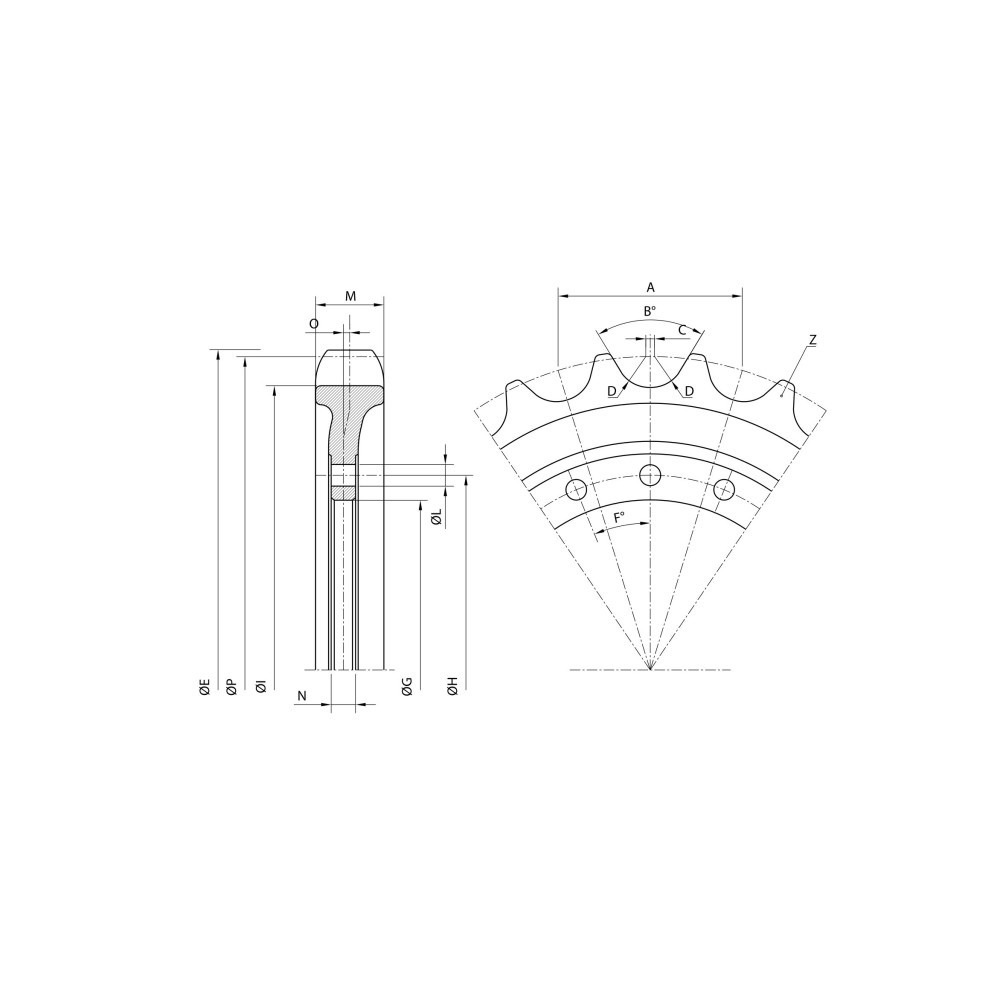

Abmessungen: |
|---|
| A | 101,60 mm |
| D | 16,00 mm |
| E | 386,00 mm |
| F | 40,00 mm |
| G | 204,00 mm |
| H | 232,00 mm |
| I | 344,60 mm |
| L | 13,00 mm |
| M | 37,00 mm |
| N | 20,00 mm |
| O | 4,50 mm |
| P | 376,60 mm |
| Z | 23,00 mm |
Zusätzliche Informationen: |
|---|
| Anzahl der Löcher / Informationen | 9 |
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| CASE | CX36 | - | - |
| CNH | E30 | - | SR |
| CNH | E35 | - | SR |
| KOBELCO | 30 | - | SR |
| KOBELCO | 35 | - | SR |
| KOBELCO | SK024 | - | - |
| KOBELCO | SK030 | - | - |
| KOBELCO | SK035 | - | - |
| KOBELCO | SK30 | - | SR |
| KOBELCO | SK30 | - | UR |
| KOBELCO | SK35 | - | SR |
| O&K | RH1.35 | - | - |
| TAKEUCHI | TB025 | - | - |
| TAKEUCHI | TB035 | - | - |
| TAKEUCHI | TB135 | - | - |
| TAKEUCHI | TB138 | - | FR |
| TAKEUCHI | TB35 | - | - |
Alternative / Cross-Referenznummern |
|---|
| 02716.00100 | 04710.00600 | 1404022 |
| 423456300 | S02716.00100 | S04710.00601 |
| S04710.00602 | S04710.00603 | S04710.00604 |
| S04710.00605 | S04710.00606 | S04710.00608 |
| S04710.00609 | S04710.00610 | S04710.00611 |
| S04710.00612 | S04710.00613 | S04710.00614 |
| S04710.00615 | S04710.00616 | S04710.00617 |
| S04710.00618 | S04710.00619 | S04710.00620 |
| S04710.00621 | S04710.00622 | S04710.00623 |
| S04710.00624 | S04710.00625 | S04710.00627 |
| S04710.00629 | S04710.00631 |
