Antriebsrad Zahnkranz zum Anschrauben. Für Kette mit Teilung
101 Zahnanzahl
221Die Herstellung von Zahnkränzen und Segmenten ITR für Minibagger eignet sich für eine breite Auswahl an Modellen von Kettenfahrzeugen.
Von Minibaggern bis hin zu Bergbaumaschinen. Kettenräder werden im Gießverfahren hergestellt, während Segmente durch Schmieden gefertigt werden.
Zahnkränze sind gegossene, mechanisch und wärmebehandelt bearbeitete Produkte, die allgemein für Bagger oder andere Maschinen mit Fahrwerk und ähnlichen Anwendungen verwendet werden.

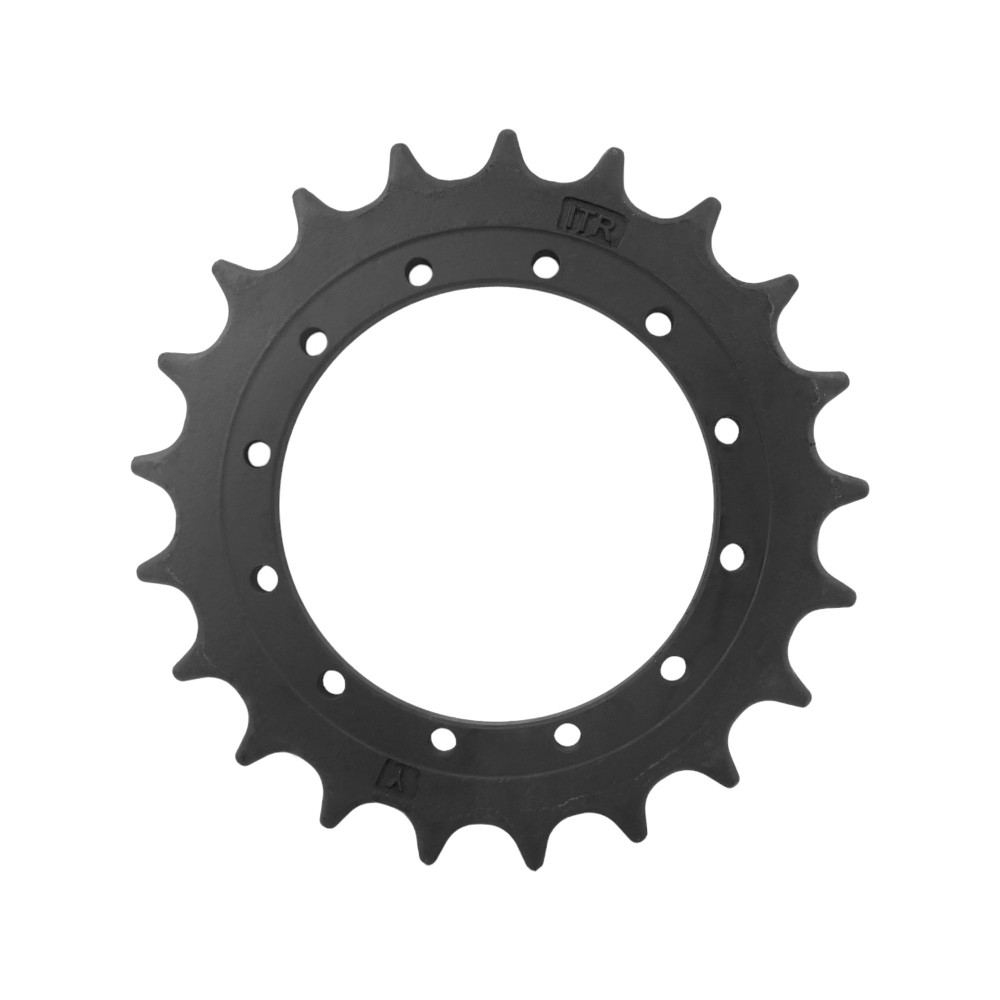

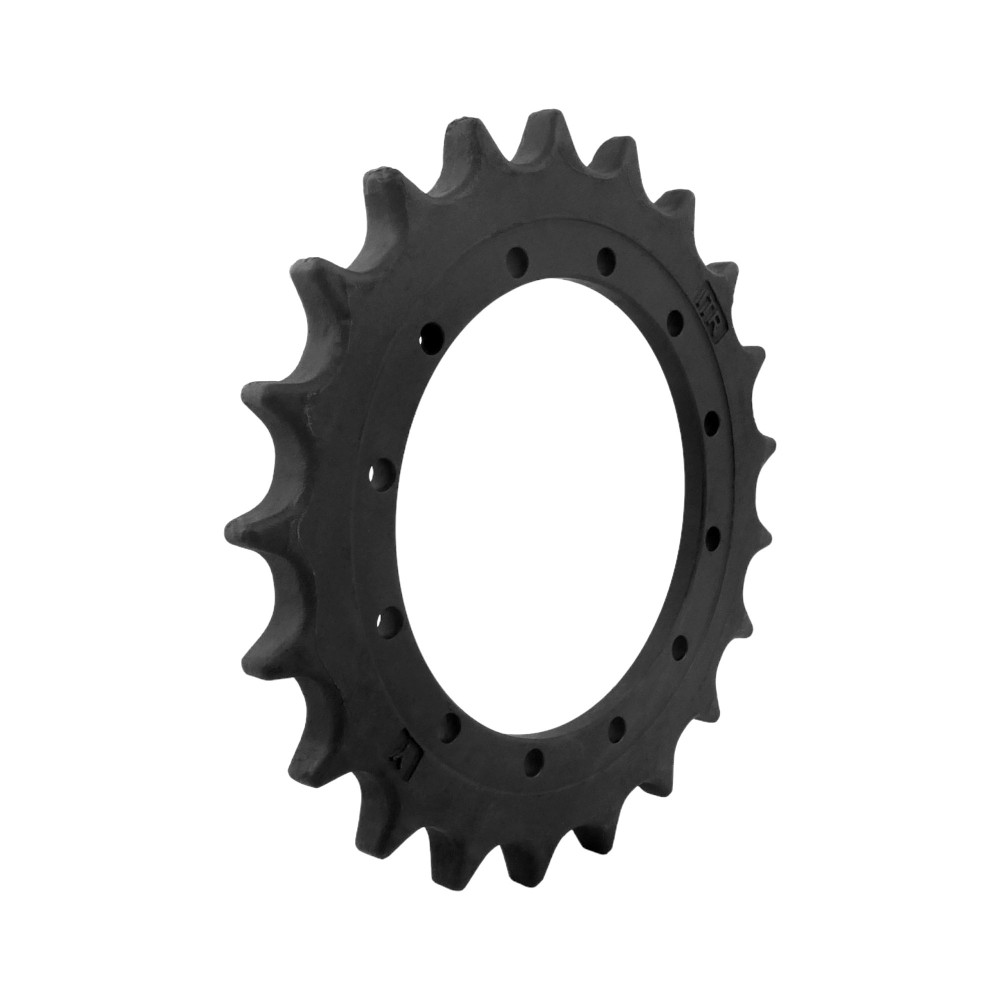

ITR-Antriebsräder für SCHAEFF HR14 HR16
Das Sortiment der ITR-Antriebsräder umfasst Geräte von JCB® 8008 (Betriebsgewicht der Maschine 0,95 Tonnen) bis KOMATSU® PC 1250 (Betriebsgewicht der Maschine 110 Tonnen).
ITR-Antriebsräder - Funktionalität
Verschraubung mit Schrauben. Anzugsart siehe Bedienungsanleitung der Maschine. Es ist wichtig, Informationen zum Anziehen der Schraube des Kettenrades und zur Spezifikation des Anziehdrehmoments zu erhalten.
Funktionen: Übertragung der Antriebslasten vom Hauptgetriebe auf die Kette über Buchsen. Haltbarkeit mindestens entsprechend einer Buchsenseite, Rissbeständigkeit. Kettenräder werden so hergestellt, dass sie genau in die Buchsen passen. Streng kontrollierte Herstellungsprozesse zur Gewährleistung der korrekten Montage der Ausrüstung. Vorteile von angeschraubten Kettenrädern: Begrenzte Wartung und kürzere Ausfallzeiten. Kein Risiko von Unrundheit bzw. Wellenversatz. Umkehrbar – das Umschwenken der Räder auf die gegenüberliegende Maschinenseite kann die Lebensdauer des Kettenrades erhöhen. Die Zahnkränze der Antriebsräder sind geschmiedet oder gegossen aus tief gehärtetem Stahl, der eine fast doppelt so große Härtetiefe wie normaler Stahl aufweist. Material SCMn3A. Härte 50 – 55 HRC.
Die Herstellung von Zahnkränzen und Segmenten ITR für Minibagger eignet sich für eine breite Auswahl an Modellen von Kettenfahrzeugen.

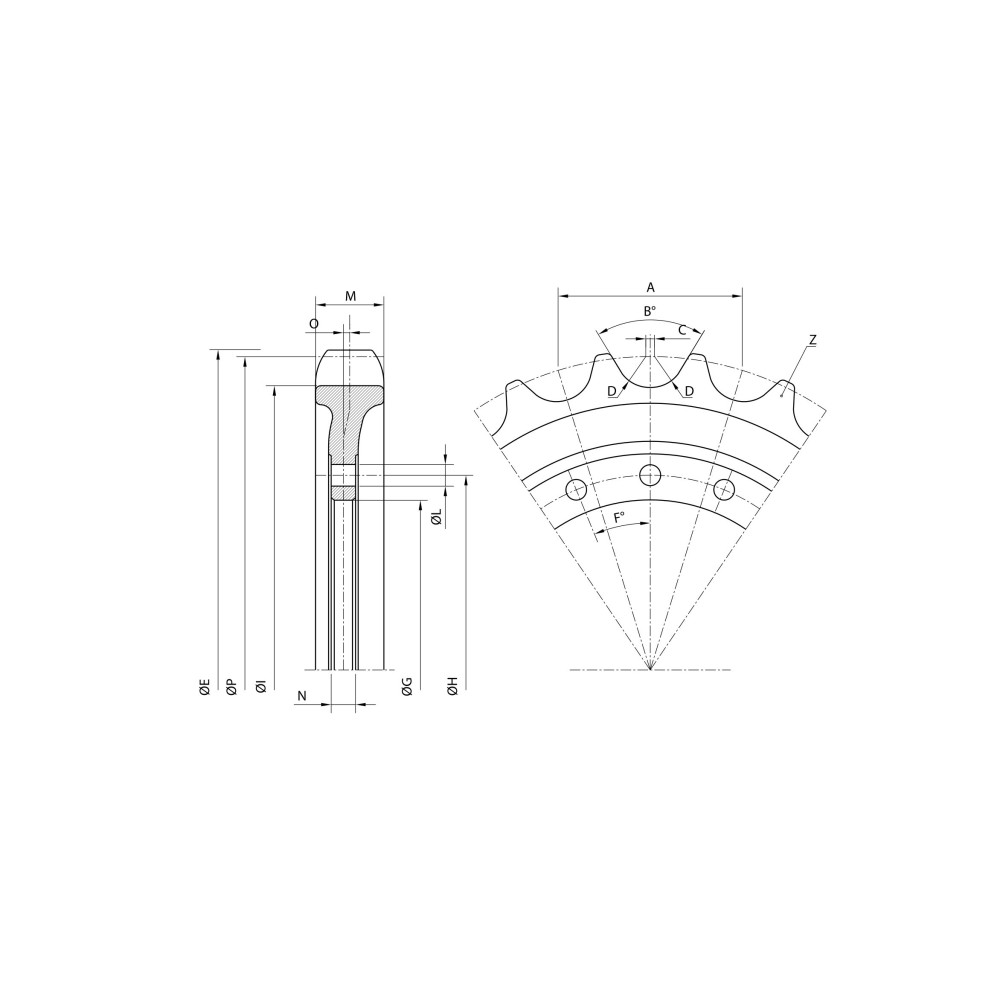

Abmessungen: |
|---|
| A | 101,60 mm |
| B | 52,00 mm |
| C | 4,00 mm |
| D | 16,00 mm |
| F | 30,00 mm |
| G | 210,00 mm |
| H | 232,00 mm |
| I | 312,70 mm |
| L | 13,00 mm |
| M | 25,00 mm |
| N | 13,00 mm |
| O | 4,00 mm |
| P | 344,70 mm |
| Z | 21,00 mm |
Zusätzliche Informationen: |
|---|
| Anzahl der Löcher / Informationen | 12 |
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| ATLAS TEREX | AM35 | - | R |
| ATLAS TEREX | AM37 | - | R |
| ATLAS TEREX | HR14 | - | - |
| ATLAS TEREX | HR16 | - | - |
| ATLAS TEREX | HR3.7 | - | - |
| ATLAS TEREX | TC29 | - | - |
| ATLAS TEREX | TC35 | - | - |
| ATLAS TEREX | TC37 | - | - |
| DAEWOO | SOLAR035 | - | - |
| HANIX | H29 | - | - |
| HANIX | H35 | - | - |
| HANIX | H36 | - | B |
| HANIX | N260 | - | - |
| HANIX | N300 | - | - |
| HANIX | N350 | - | - |
| HITACHI | UE30 | - | - |
| O&K | RH1.29 | - | - |
| SCHAEFF | HR14 | - | - |
| SCHAEFF | HR16 | - | - |
| SCHAEFF | HR8 | - | A |
| ZEPPELIN | ZR25 | - | - |
| ZEPPELIN | ZR35 | - | - |
Alternative / Cross-Referenzen |
|---|
| 01020.00190 | 01020.00190S | 02.000870 |
| 108.00007 | 108.00007A | 2906671 |
| 5527640003 | 5527655361 | 73184180 |
| 76555144 | 76590700 | 84091688 |
| EF17000100 | GF17000100 | R14300C0N01 |
