Antriebsrad Zahnkranz zur Verschraubung. Für Ketten mit Teilung
154, Zahnanzahl
21Die Herstellung von Zahnradkränzen und Segmenten ITR für Minibagger ist geeignet für eine breite Auswahl an Modellen von Kettenfahrzeugen.
Von Minibaggern bis hin zu Bergbaumaschinen. Die Kettenräder werden im Gießverfahren hergestellt, während die Segmente durch Schmieden gefertigt werden.
Zahnräder sind Gussteile, die maschinell bearbeitet und wärmebehandelt werden und allgemein für Bagger oder andere Maschinen mit Fahrwerken in ähnlichen Anwendungen verwendet werden.

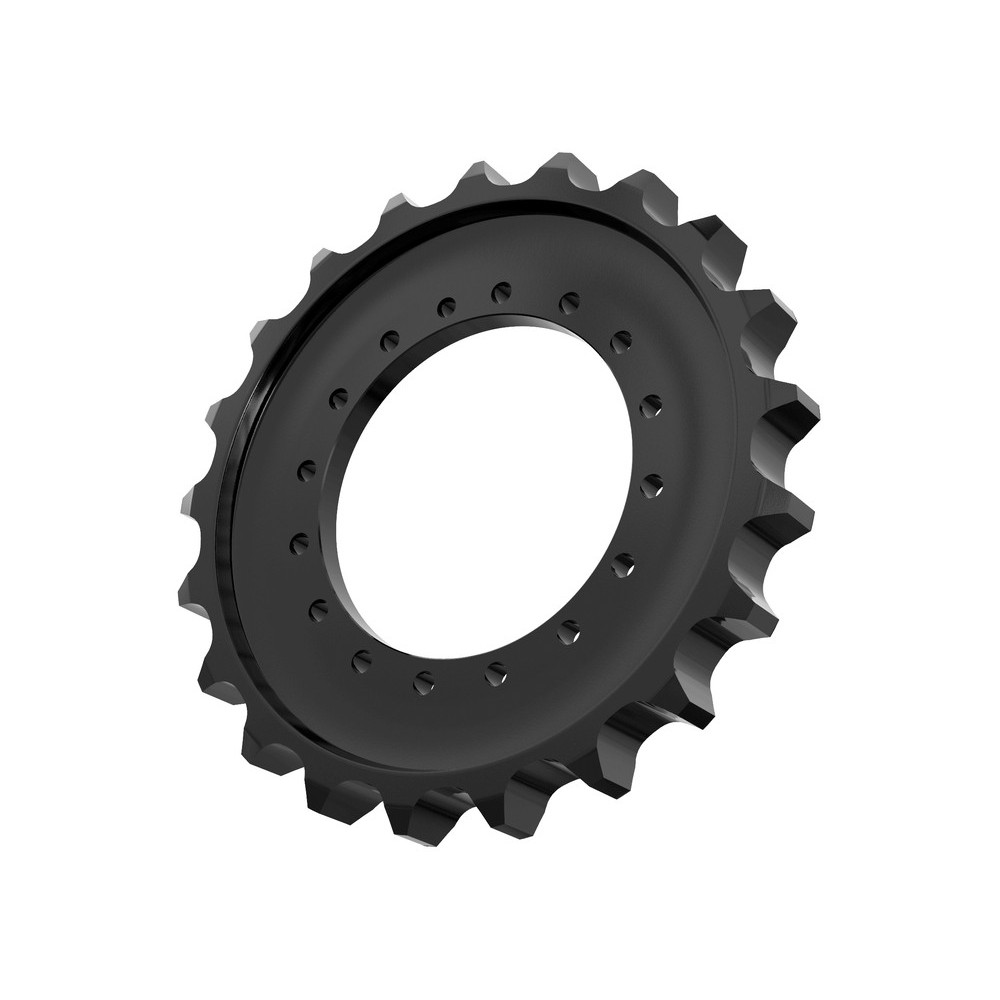

Antriebsräder ITR für CAT 308 307
Das Sortiment der ITR-Antriebsräder umfasst Geräte von JCB® 8008 (Arbeitsgewicht der Maschine 0,95 Tonnen) bis KOMATSU® PC 1250 (Arbeitsgewicht der Maschine 110 Tonnen).
Antriebsräder ITR - Funktionalität
Verschraubung. Art der Anzugsverfahren in der Bedienungsanleitung der Maschine. Es ist wichtig, Informationen über die Montage der Kettenschrauben und das Anzugsdrehmoment zu erhalten.
Funktionen: Übertragung der Antriebskräfte von der Hauptgetriebewelle auf die Kette über Buchsen. Haltbarkeit mindestens entsprechend einer Buchsenseite, Rissbeständigkeit. Kettenräder werden so hergestellt, dass sie genau zu den Buchsen passen. Streng kontrollierte Fertigungsprozesse zur Gewährleistung einer korrekten Montage der Komponenten. Vorteile verschraubter Kettenräder: Geringerer Wartungsaufwand und verkürzte Stillstandszeiten. Kein Risiko von Fehlausrichtungen. Austauschbar - das Versetzen der Räder auf die gegenüberliegende Maschinenseite kann die Lebensdauer des Kettenrades verlängern. Die Zahnkränze der Antriebsräder sind geschmiedet oder gegossen aus tief gehärtetem Stahl, der annähernd die doppelte Härteintiefe im Vergleich zu gewöhnlichem Stahl bietet. Material SCMn3A. Härtung 50 – 55 HRC.
Die Herstellung von Zahnradkränzen und Segmenten ITR für Minibagger ist geeignet für eine breite Auswahl an Modellen von Kettenfahrzeugen.

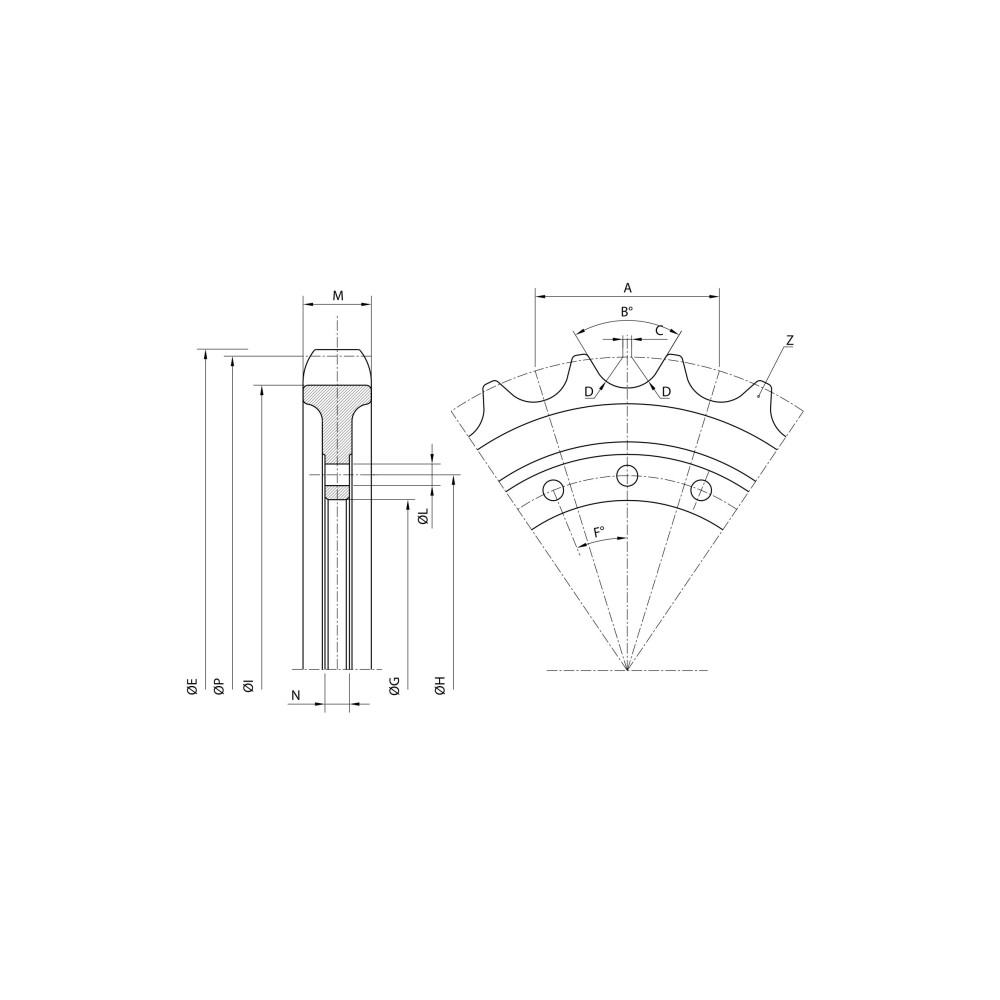

Abmessungen: |
|---|
| A | 154,00 mm |
| C | 8,00 mm |
| D | 21,00 mm |
| E | 531,00 mm |
| F | 30,00 mm |
| G | 265,00 mm |
| H | 300,00 mm |
| I | 480,00 mm |
| L | 16,00 mm |
| M | 35,00 mm |
| P | 520,20 mm |
| Z | 21,00 mm |
Zusätzliche Informationen: |
|---|
| Anzahl der Bohrungen / Informationen | 12 |
passt unter anderem zu Maschinen: |
|---|
| Hersteller: | Modell: | Typ: | Version: |
| BOBCAT | E80 | - | - |
| BOBCAT | E85 | - | - |
| CASE | CX75 | - | SR |
| CASE | CX80 | - | - |
| CASE | CX80 | - | C |
| CATERPILLAR | 307 | - | B |
| CATERPILLAR | 307 | - | C |
| CATERPILLAR | 308 | - | C |
| DAEWOO | DX80 | - | STEEL-OEM |
| DAEWOO | DX85 | - | R |
| DAEWOO | SOLAR-75 | - | STEEL-OEM |
| HYUNDAI | R80 | - | - |
| JCB | 8080 | - | - |
| JCB | 8085ZTS | - | - |
| KOMATSU | PC60 | - | - |
| KOMATSU | PC70 | - | - |
| KOMATSU | PC75 | - | UD |
| KOMATSU | PC75 | - | UU |
| SANY | SY75 | - | C |
| BOBCAT | E80 | - | STEEL-OEM |
| BOBCAT | E85 | - | STEEL-OEM |
| CASE | CX75 | C | SR-TIER IV |
| CASE | CX75 | SR | - |
| CASE | CX75 | SR | TIER III |
| CASE | CX80 | - | TIER III |
| CASE | CX80 | C | TIER IV |
| CATERPILLAR | 307 | B | - |
| CATERPILLAR | 307 | C | - |
| CATERPILLAR | 308 | C | - |
| DAEWOO | DX80 | STEEL-OEM | V |
| DAEWOO | DX85 | R | OEM-STEEL |
| DAEWOO | SOLAR-75 | STEEL-OEM | V |
| HYUNDAI | R80 | - | CR |
| KOMATSU | PC60 | - | 7 |
| KOMATSU | PC60 | - | AUSSER GUMMI |
| KOMATSU | PC60 | - | AUSSER GUMMI SPEZ. |
| KOMATSU | PC60 | - | GUMMI |
| KOMATSU | PC60 | - | GUMMI SPEZ. |
| KOMATSU | PC70 | - | GUMMI |
| KOMATSU | PC70 | - | STAHL |
| KOMATSU | PC75 | UD | - |
| KOMATSU | PC75 | UD | GUMMI |
| KOMATSU | PC75 | UU | - |
| KOMATSU | PC75 | UU | GUMMI |
| SANY | SY75 | C | - |
Alternative / Cross-Referenz-Nummern |
|---|
| 108.00020 | 108.00020A | 108.00020A.L |
| 1309326 | 21W.27.11110 | 21W.27.11111 |
| 331/32868 | 7008133 | 81N1.10010 |
| 81N1.10011 | DHI.108.00020 | DHI.108.00020A |
| DHI.108.00020A.L | HYN.81N1.10010 | HYN.81N1.10011 |
| HYN.81N1.10011BG | HYN.81N1.10011GG | JCB.331/32868 |
| KAA1133 | KAA11520 | KM3158 |
| R26070A0M01 | VR2607A0 |
